Elinstallation
5.5

Konfigurering av den cykliska systemtesten

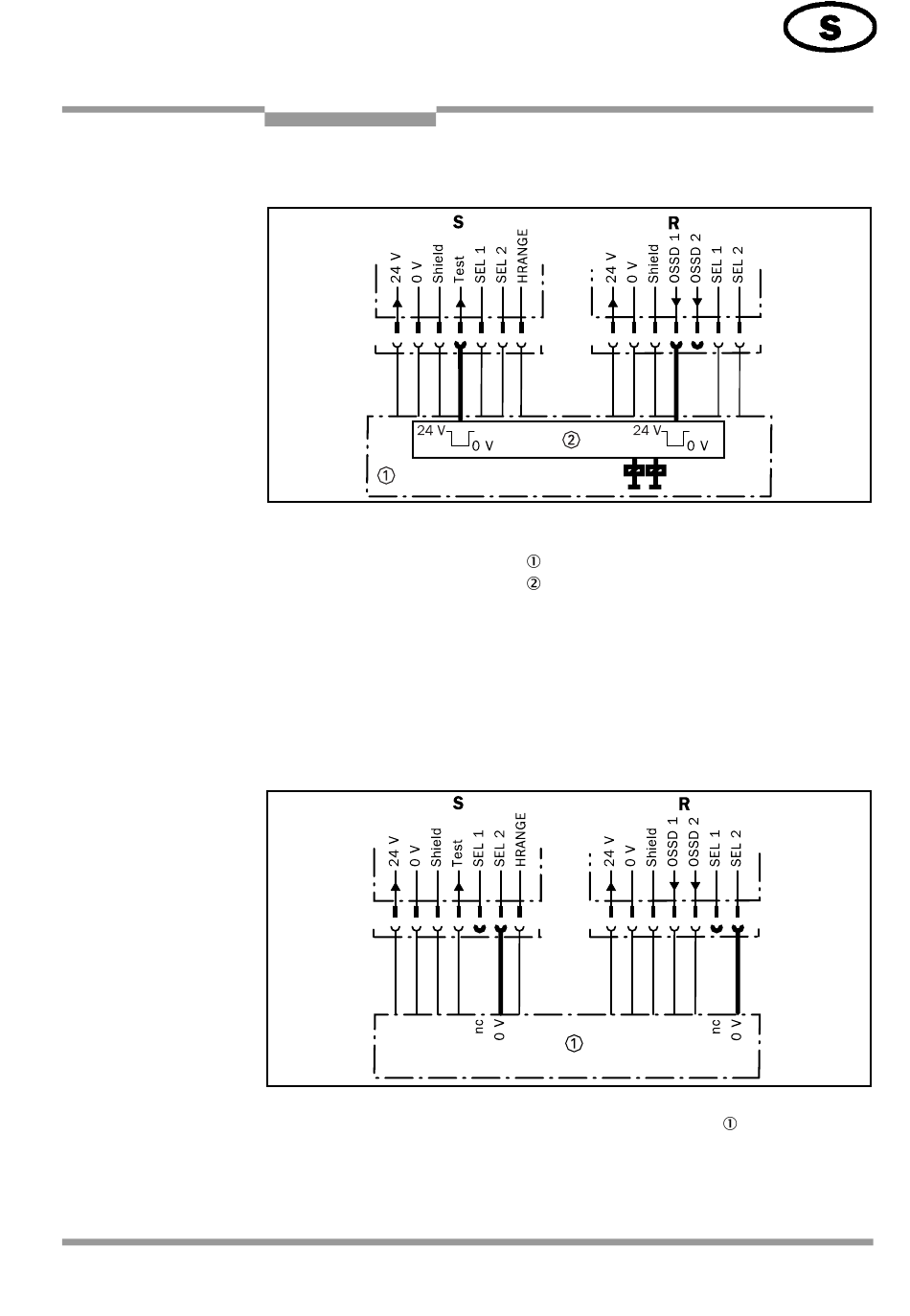

Bild 5-8: Konfigurering av den cykliska systemtesten, anslutning av testingången
och OSSD-utgångarna.
S = Sändare
R = Mottagare
Om cyklisk systemtest (extern test) konfigurerats, måste OSSD 1
anslutas. I Avsnitt 3.2.3 återfinns en beskrivning av den cykliska
systemtesten.
Iaktta att vid cyklisk systemtest testen utförs enligt IEC 61496-1
(A 2).
5.6 Konfigurering av strålkodningen
Bild 5-9: Kopplingsexempel: Anslutning av strålkodningsingångarna, Adress 3.
S = Sändare
nc = not connected (ej ansluten)
Ljusstrålarna kodas genom anslutning av 0 V till SEL 2-ingång.
© SICK AG • Industrial Safety Systems • Tyskland • Med ensamrätt
= Maskin
= Testgenerering och utvärdering
R = Mottagare
Kapitel 5
= Maskin
