Montage
4.2

Montage met zijbevestiging

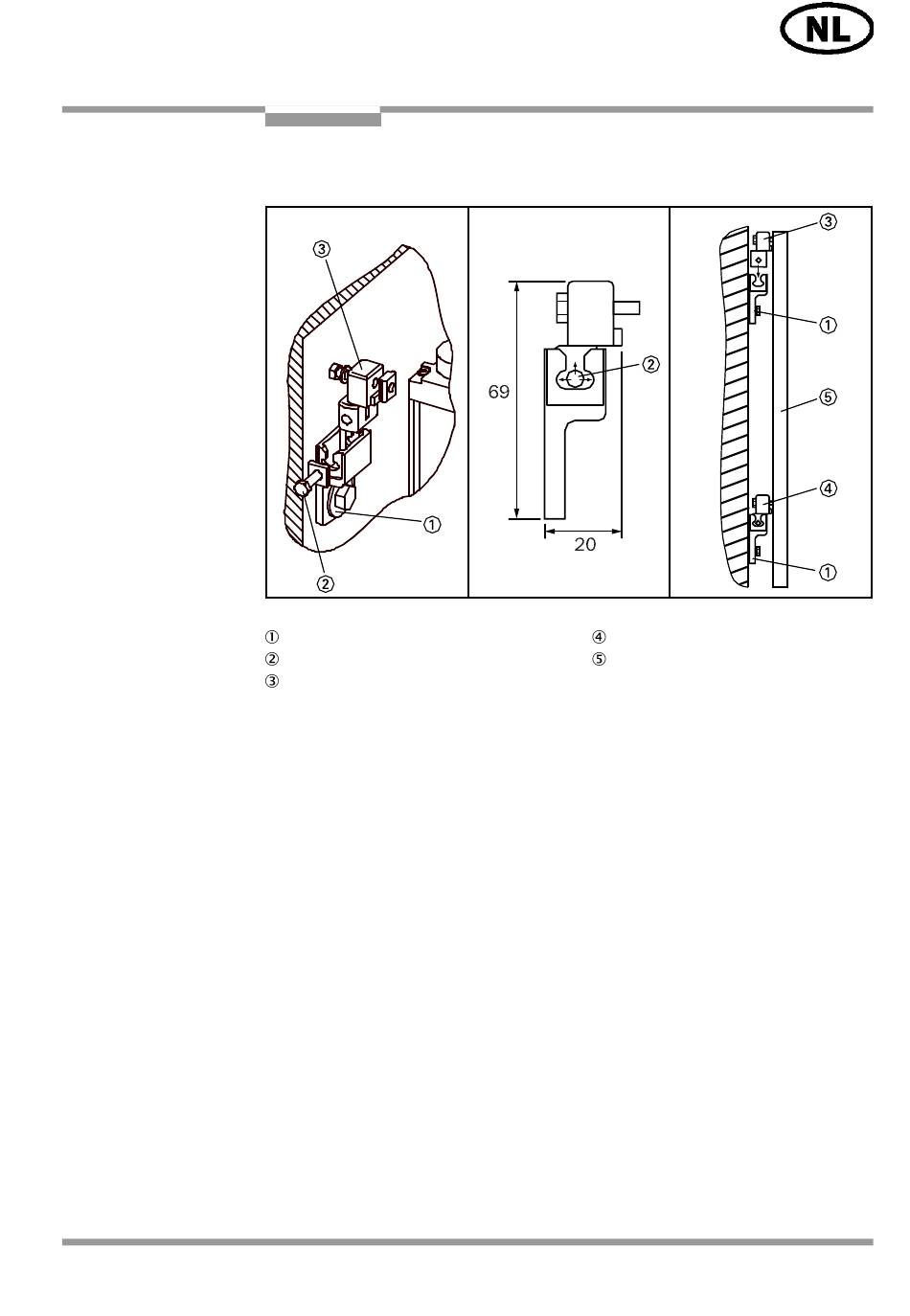

Afb. 4-5: Zijbevestiging voor C 2000, M 2000 en M 2000-A/P
= wandbevestiging
= klemschroef (afstellen)
= zijbevestiging, niet opgehangen
Zender en ontvanger van elk type apparaat worden met telkens twee
zijbevestigingen gemonteerd.
Bij de montage van de zijbevestiging worden de ingesloten groefstenen
gebruikt. Er moet op gelet worden dat de klemschroeven toegankelijk
blijven. Met deze schroeven kunnen de veiligheidslichtgordijnen later
bijgesteld en in de juiste positie vergrendeld worden.
Bij het richten van aansluitingen met grote reikwijdte c.q. met
omkeerspiegel adviseren wij de laser-richthulp AR 60 (zie paragraaf 11.1)
toe te passen.
