Betriebsanleitung
C 2000
M 2000
8008684/TI59/2009-12-09
Produktbeschreibung

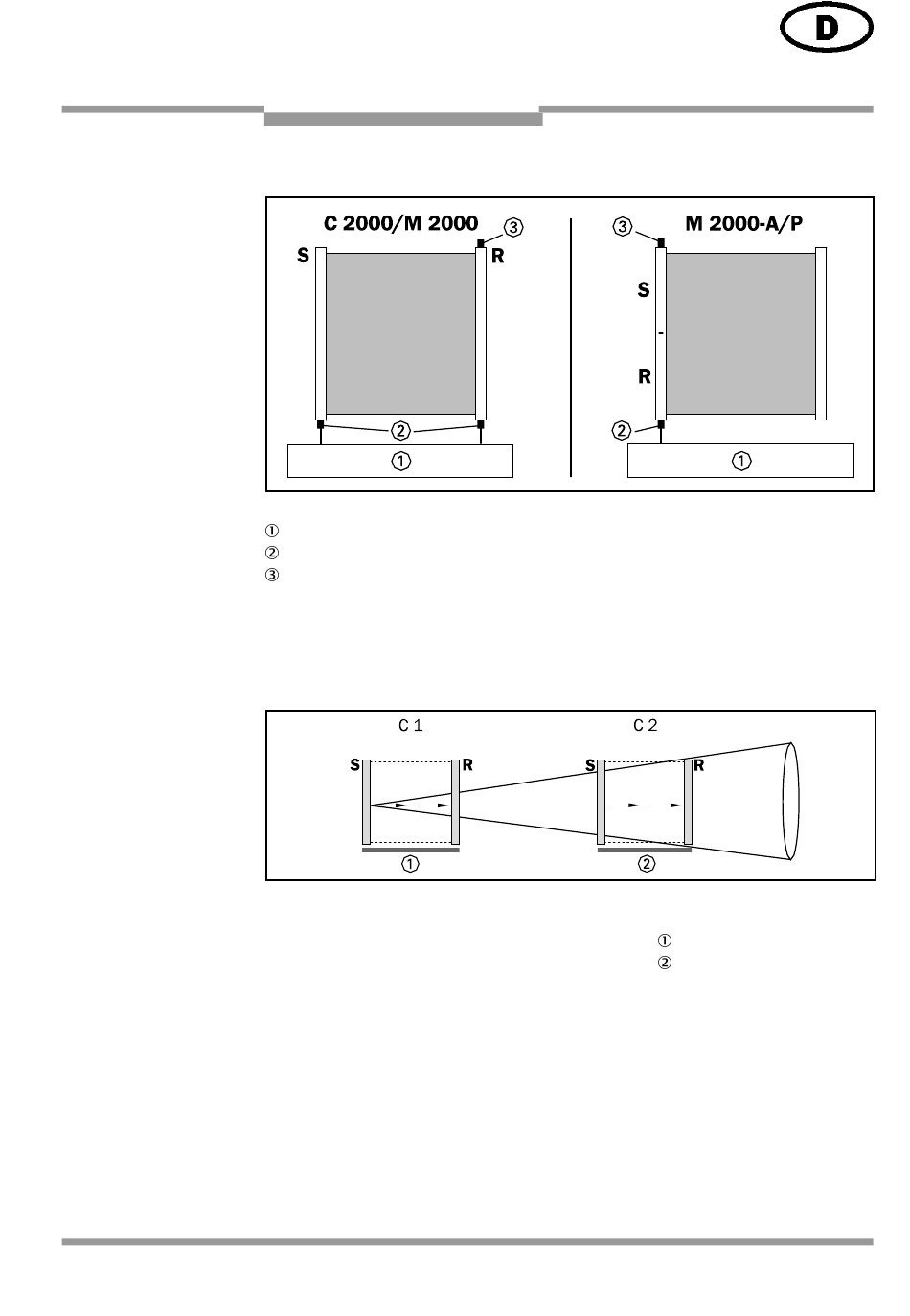

Abb. 3-3: C 2000/M 2000 mit RES/EDM und M 2000-A/P mit RES
= Maschine
= Systemstecker (EDM)
= Erweiterungsstecker für RES
3.2 Gerätefunktionen
3 . 2 . 1

Strahlcodierung, Mehrfachabsicherung

Abb. 3-4: Anordnung von Sendern und Empfängern C 2000/M 2000,
Geräteversionen "Standard" und "RES/EDM" mit Strahlcodierung
C 1, C 2 = Strahlcodierung 1, 2
S = Sender
R = Empfänger
Müssen mehrere Sender und Empfänger so angeordnet werden, daß
sie sich gegenseitig beeinflussen würden, bewirkt die Codierung der
Lichtstrahlen, daß der jeweilige Empfänger seinen Sender erkennt
(siehe Abb. 3-4). Es stehen drei Strahlencodes zur Verfügung.
Es dürfen nur zwei Sender-/Empfängerpaare in unmittelbarer Nähe
zueinander montiert werden. Der Strahlcode wird durch die elektri-
sche Beschaltung der Steckerpins SEL 1 und SEL 2 von Sender und
Empfänger mit 0 V oder durch Nichtbeschalten eingestellt (siehe
Tab. 5-1).
© SICK AG • Industrial Sayety Systems • Deutschland • Alle Rechte vorbehalten
S = Sender
R = Empfänger
= System 1
= System 2
Kapitel 3
9
