Montage
4.2 Montage med sidohållare

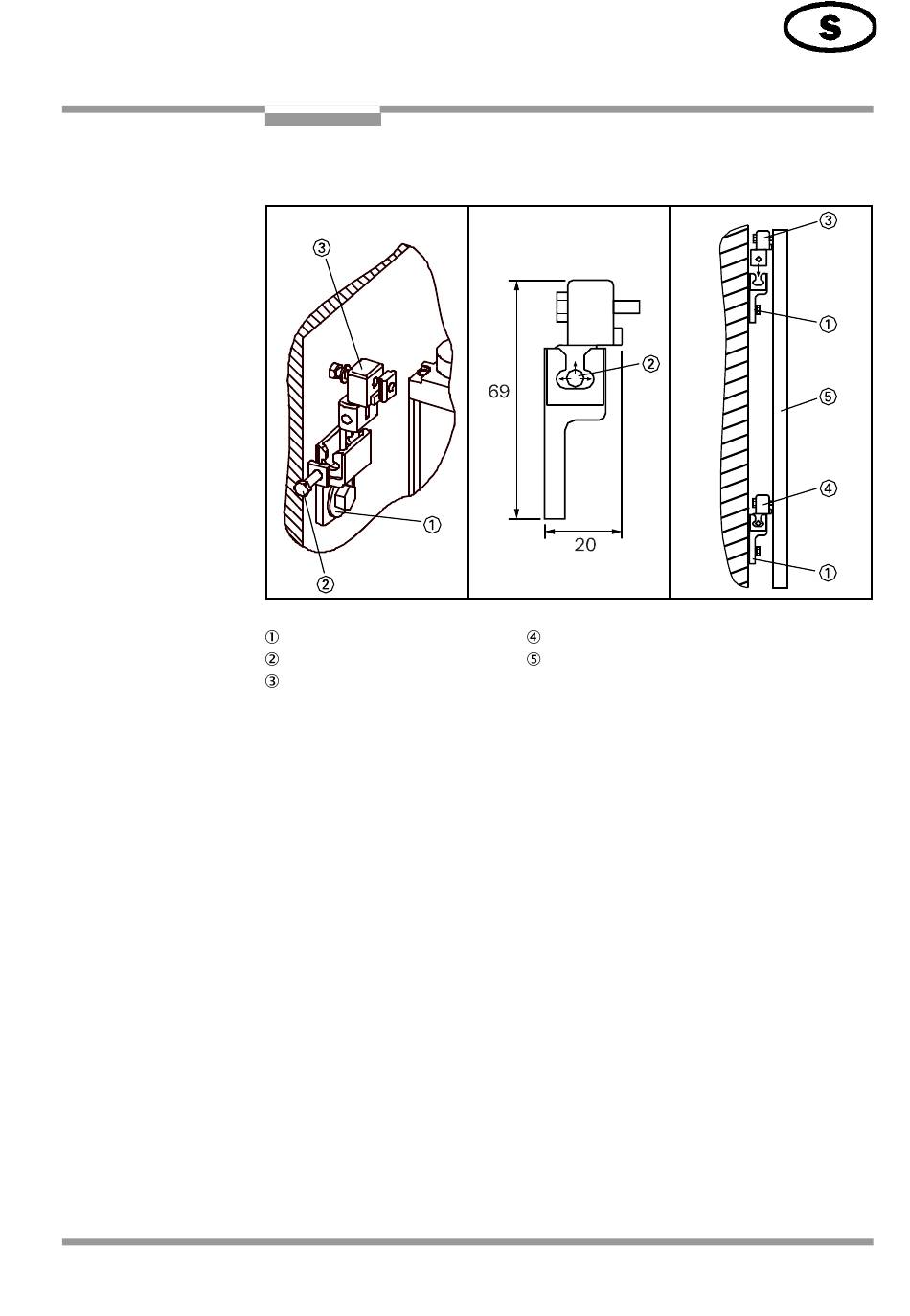

Bild 4-5: Sidohållare för C 2000, M 2000 och M 2000-A/P
= Vägghållare
= Klämskruv (f. justering)
= Sidohållare, ej inhängd
Sändare och mottagare fästs med var sina två sidohållare.
Vid monteringen av sidohållare används de bifogade kuliss-
tärningar. Det härvid att se till att klämskruvarna förblir åtkomliga.
Med dem kan spärranordningen senare justeras och arreteras i sin
riktiga position.
Vid montering av anordningar med stor räckvidd eller med
omriktningsspeglar rekommenderar vi användande av
laserrikthjälpmedlet AR 60 (se avsnitt 11.1).
