Montaggio
Mantenere la distanza minima tra le superfici riflettenti!
Attenendosi al disegno seguente, assicurarsi che la barriera venga
installata rispettando la distanza minima dalle superfici riflettenti.
S
5

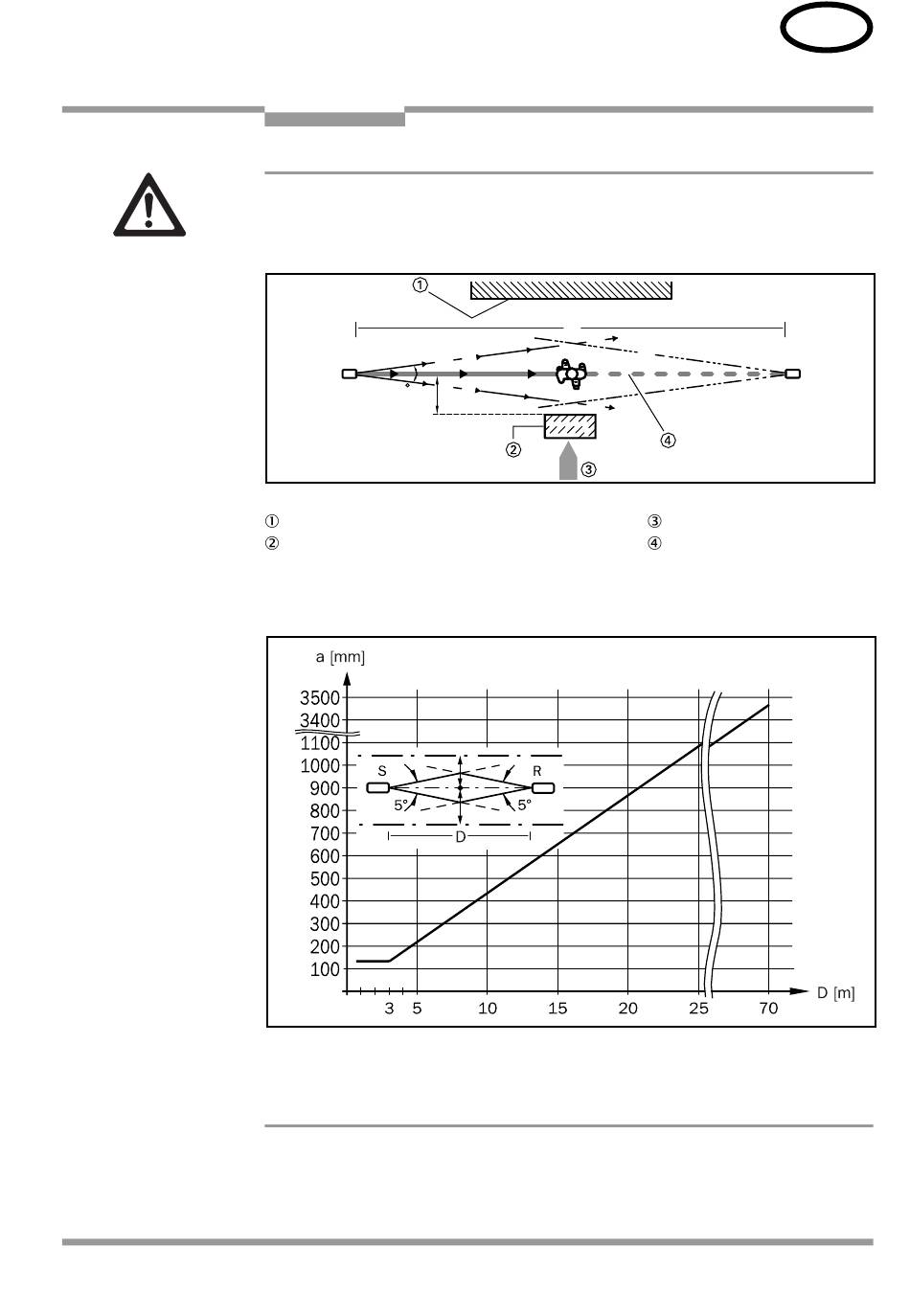

Fig. 4-1: Distanza minima dalle superfici riflettenti
= Limite del settore pericoloso
= superficie riflettente
S = emettitore
D = distanza emettitore-ricevitore
a = distanza minima tra superficie riflettente e asse del raggio
Fig. 4-2: C 2000/M 2000, distanza "a" in funzione della distanza D
emettitore-ricevitore
S = emettitore
