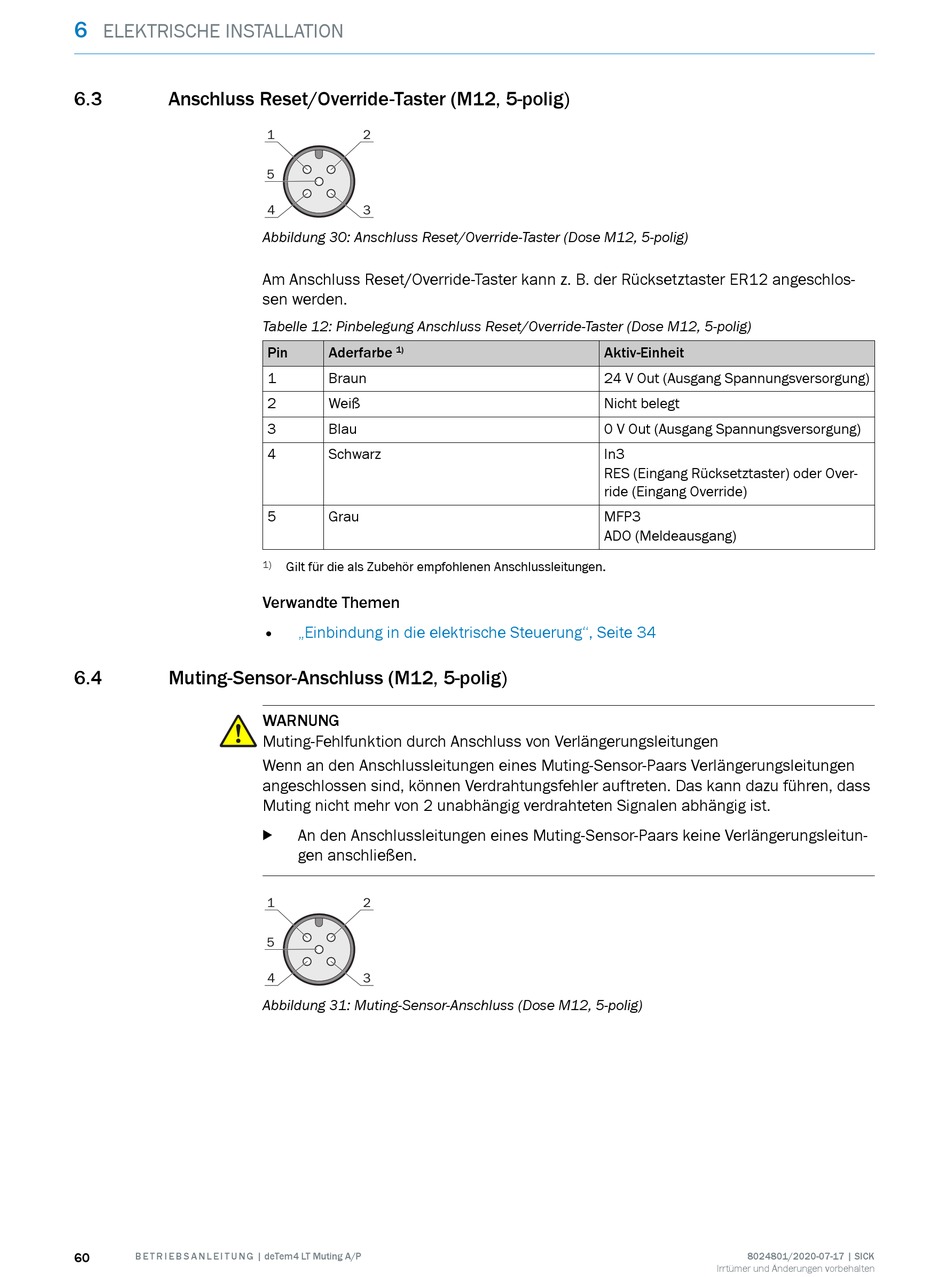

6
ELEKTRISCHE INSTALLATION
6.3

Anschluss Reset/Override-Taster (M12, 5-polig)

6.4

Muting-Sensor-Anschluss (M12, 5-polig)

60 B E T R I E B S A N L E I T U N G | deTem4 LT Muting A/P
1 2
5
4 3
Abbildung 30: Anschluss Reset/Override-Taster (Dose M12, 5-polig)
Am Anschluss Reset/Override-Taster kann z. B. der Rücksetztaster ER12 angeschlos‐
sen werden.
Tabelle 12: Pinbelegung Anschluss Reset/Override-Taster (Dose M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 34
WARNUNG
Muting-Fehlfunktion durch Anschluss von Verlängerungsleitungen
Wenn an den Anschlussleitungen eines Muting-Sensor-Paars Verlängerungsleitungen
angeschlossen sind, können Verdrahtungsfehler auftreten. Das kann dazu führen, dass
Muting nicht mehr von 2 unabhängig verdrahteten Signalen abhängig ist.
An den Anschlussleitungen eines Muting-Sensor-Paars keine Verlängerungsleitun‐
b
gen anschließen.
1 2
5
4 3
Abbildung 31: Muting-Sensor-Anschluss (Dose M12, 5-polig)
Aktiv-Einheit
24 V Out (Ausgang Spannungsversorgung)
Nicht belegt
0 V Out (Ausgang Spannungsversorgung)
In3
RES (Eingang Rücksetztaster) oder Over‐
ride (Eingang Override)
MFP3
ADO (Meldeausgang)
