Module UP0 / Converter
Modul 4 UP0, Modul 8 UP0
Module UP0 / Converter
Modul 4 UP0, Modul 8 UP0
Mit dem Modul UP0 und dem Converter UP0/S0 wird es möglich, die Reichweite eines ISDN-Anschlusses zu
erweitern (mindestens 1000m bei einem Aderndurchmesser der Leitung von 0,6 mm) oder eine vorhandene
ISDN-Leitung doppelt zu nutzen. Das Modul 4 UP0 verfügt über 4 ( Up 1...Up 4), das Modul 8 UP0 über 8
UP0-Anschlüsse (Up1...Up8). Jeder dieser Anschlüsse wird 2adrig mit dem Endpunkt der Verbindung, jeweils
einem Converter UP0/S0 oder einem UP0-fähigen Systemtelefon verbunden. Über eine bestehende 4adrige

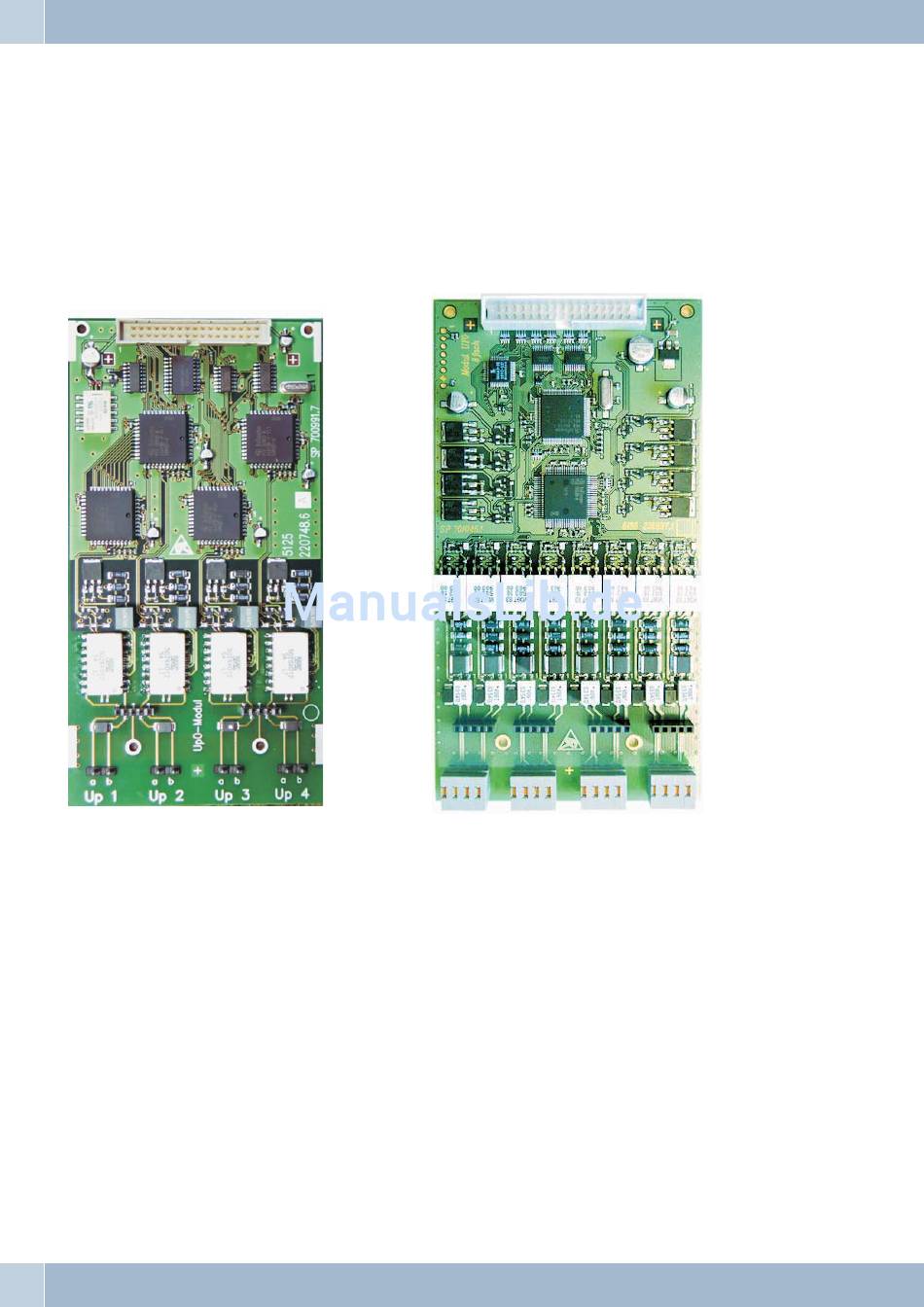

ISDN-Installationsleitung können damit zwei UP0-Anschlüsse geführt werden. Die zwei Bilder zeigen links ein
Modul 4 UP0 und rechts ein Modul 8 UP0.
Das Modul8UP0 ist mit acht Leuchtdioden ausgestattet die ein angeschaltetes UP0-Endgerät anzeigen. Das
Anschalten des UP0/S0-Converters ohne Endgeräte bewirkt keine Anzeige der Leuchtdioden.
34 34
