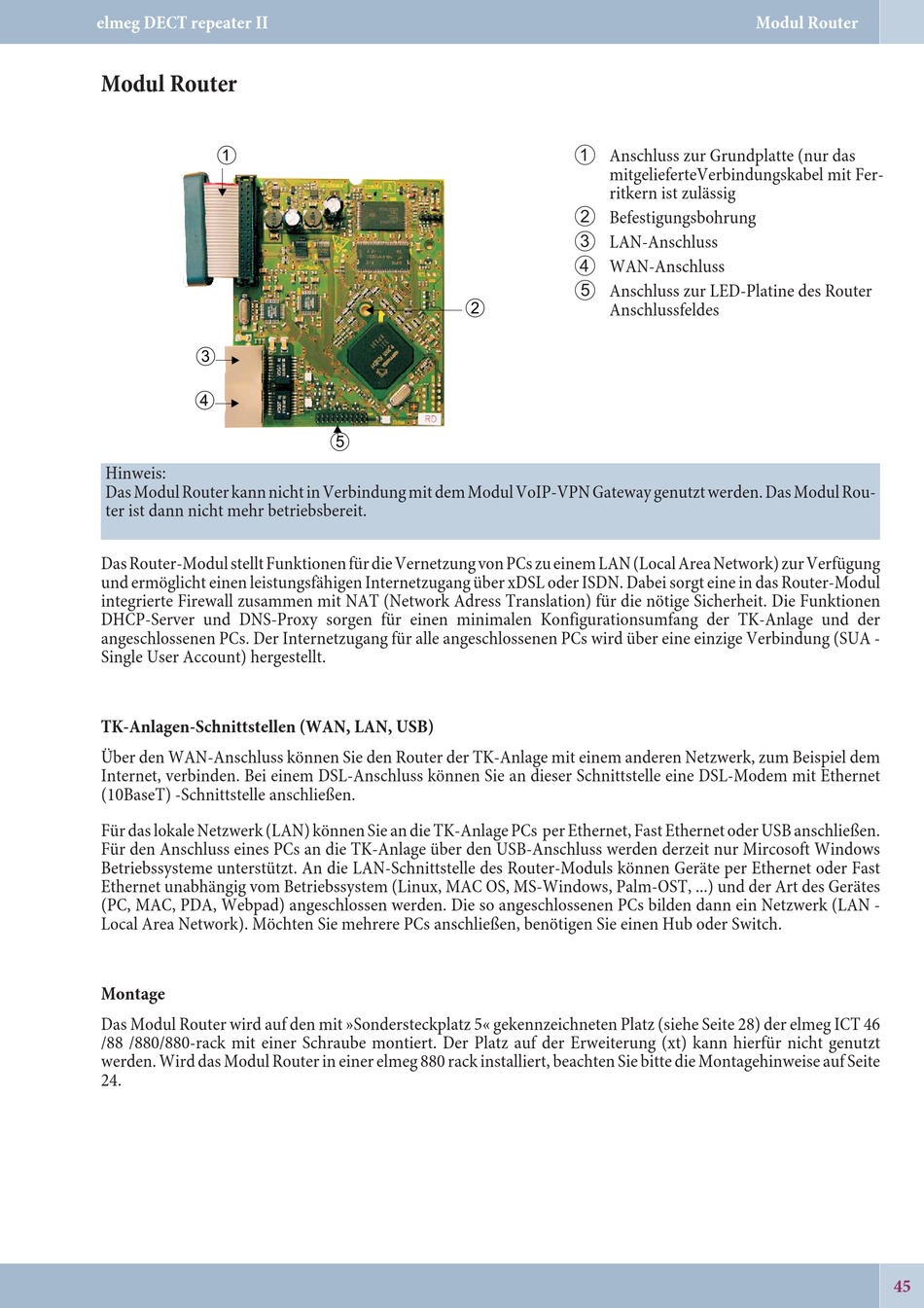

elmeg DECT repeater II
Modul Router
1
3
4
Hinweis:
Das Modul Router kann nicht in Verbindung mit dem Modul VoIP-VPN Gateway genutzt werden. Das Modul Rou-
ter ist dann nicht mehr betriebsbereit.
Das Router-Modul stellt Funktionen für die Vernetzung von PCs zu einem LAN (Local Area Network) zur Verfügung
und ermöglicht einen leistungsfähigen Internetzugang über xDSL oder ISDN. Dabei sorgt eine in das Router-Modul
integrierte Firewall zusammen mit NAT (Network Adress Translation) für die nötige Sicherheit. Die Funktionen
DHCP-Server und DNS-Proxy sorgen für einen minimalen Konfigurationsumfang der TK-Anlage und der
angeschlossenen PCs. Der Internetzugang für alle angeschlossenen PCs wird über eine einzige Verbindung (SUA -
Single User Account) hergestellt.
TK-Anlagen-Schnittstellen (WAN, LAN, USB)
Über den WAN-Anschluss können Sie den Router der TK-Anlage mit einem anderen Netzwerk, zum Beispiel dem
Internet, verbinden. Bei einem DSL-Anschluss können Sie an dieser Schnittstelle eine DSL-Modem mit Ethernet
(10BaseT) -Schnittstelle anschließen.
Für das lokale Netzwerk (LAN) können Sie an die TK-Anlage PCs per Ethernet, Fast Ethernet oder USB anschließen.
Für den Anschluss eines PCs an die TK-Anlage über den USB-Anschluss werden derzeit nur Mircosoft Windows
Betriebssysteme unterstützt. An die LAN-Schnittstelle des Router-Moduls können Geräte per Ethernet oder Fast
Ethernet unabhängig vom Betriebssystem (Linux, MAC OS, MS-Windows, Palm-OST, ...) und der Art des Gerätes
(PC, MAC, PDA, Webpad) angeschlossen werden. Die so angeschlossenen PCs bilden dann ein Netzwerk (LAN -
Local Area Network). Möchten Sie mehrere PCs anschließen, benötigen Sie einen Hub oder Switch.
Montage
Das Modul Router wird auf den mit »Sondersteckplatz 5« gekennzeichneten Platz (siehe Seite 28) der elmeg ICT 46
/88 /880/880-rack mit einer Schraube montiert. Der Platz auf der Erweiterung (xt) kann hierfür nicht genutzt
werden. Wird das Modul Router in einer elmeg 880 rack installiert, beachten Sie bitte die Montagehinweise auf Seite
24.
2
5
1
Anschluss zur Grundplatte (nur das
mitgelieferteVerbindungskabel mit Fer-
ritkern ist zulässig
2
Befestigungsbohrung
3
LAN-Anschluss
4
WAN-Anschluss
5
Anschluss zur LED-Platine des Router
Anschlussfeldes
Modul Router
45
