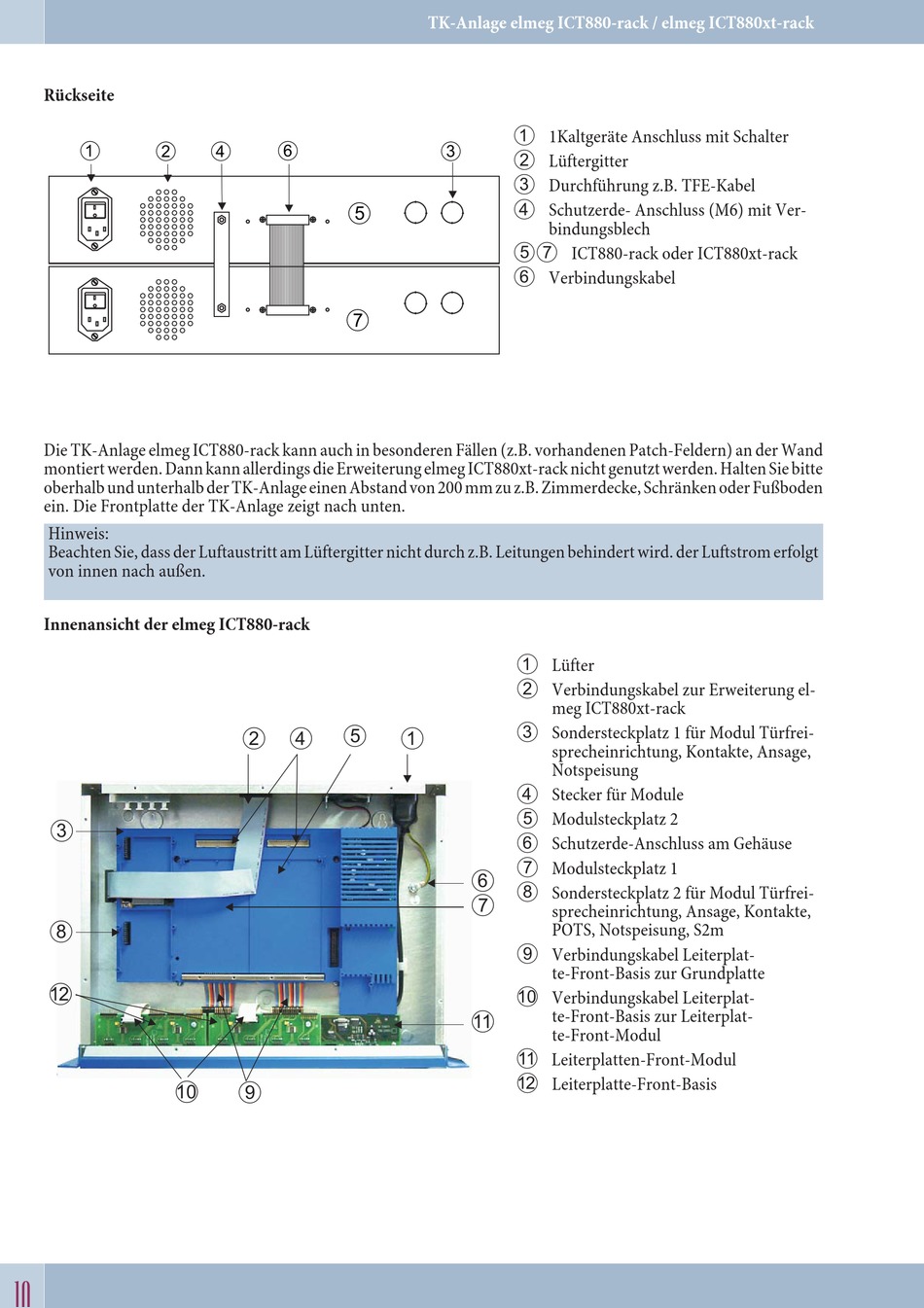

Rückseite
1
2
Die TK-Anlage elmeg ICT880-rack kann auch in besonderen Fällen (z.B. vorhandenen Patch-Feldern) an der Wand
montiert werden. Dann kann allerdings die Erweiterung elmeg ICT880xt-rack nicht genutzt werden. Halten Sie bitte
oberhalb und unterhalb der TK-Anlage einen Abstand von 200 mm zu z.B. Zimmerdecke, Schränken oder Fußboden
ein. Die Frontplatte der TK-Anlage zeigt nach unten.
Hinweis:
Beachten Sie, dass der Luftaustritt am Lüftergitter nicht durch z.B. Leitungen behindert wird. der Luftstrom erfolgt
von innen nach außen.
Innenansicht der elmeg ICT880-rack
3
8
°
0
10 10
4
6
5
7
4 5
2
9
TK-Anlage elmeg ICT880-rack / elmeg ICT880xt-rack
1
1Kaltgeräte Anschluss mit Schalter
3
2
Lüftergitter
3
Durchführung z.B. TFE-Kabel
4
Schutzerde- Anschluss (M6) mit Ver-
bindungsblech
57
ICT880-rack oder ICT880xt-rack
6
Verbindungskabel
1
Lüfter
2
Verbindungskabel zur Erweiterung el-
meg ICT880xt-rack
3
1
Sondersteckplatz 1 für Modul Türfrei-
sprecheinrichtung, Kontakte, Ansage,
Notspeisung
4
Stecker für Module
5
Modulsteckplatz 2
6
Schutzerde-Anschluss am Gehäuse
7
6
Modulsteckplatz 1
8
7
Sondersteckplatz 2 für Modul Türfrei-
sprecheinrichtung, Ansage, Kontakte,
POTS, Notspeisung, S2m
9
Verbindungskabel Leiterplat-
te-Front-Basis zur Grundplatte
0
Verbindungskabel Leiterplat-
?
te-Front-Basis zur Leiterplat-
te-Front-Modul
ß
Leiterplatten-Front-Modul
°
Leiterplatte-Front-Basis
