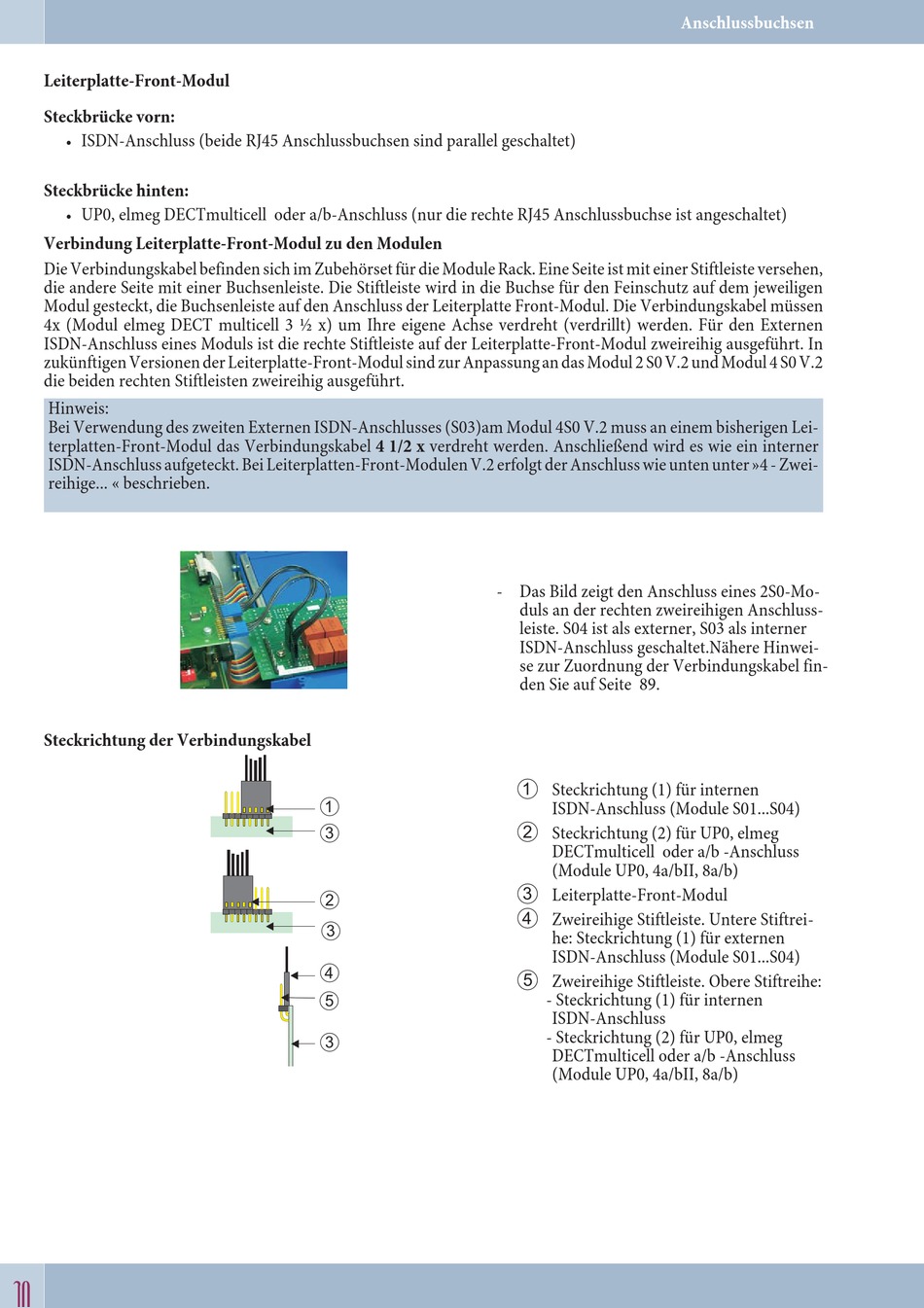

Funkwerk elmeg ICT Montageanleitung Seite 26

Leiterplatte-Front-Modul
Steckbrücke vorn:
ISDN-Anschluss (beide RJ45 Anschlussbuchsen sind parallel geschaltet)
•
Steckbrücke hinten:
UP0, elmeg DECTmulticell oder a/b-Anschluss (nur die rechte RJ45 Anschlussbuchse ist angeschaltet)
•
Verbindung Leiterplatte-Front-Modul zu den Modulen
Die Verbindungskabel befinden sich im Zubehörset für die Module Rack. Eine Seite ist mit einer Stiftleiste versehen,
die andere Seite mit einer Buchsenleiste. Die Stiftleiste wird in die Buchse für den Feinschutz auf dem jeweiligen
Modul gesteckt, die Buchsenleiste auf den Anschluss der Leiterplatte Front-Modul. Die Verbindungskabel müssen
4x (Modul elmeg DECT multicell 3 ½ x) um Ihre eigene Achse verdreht (verdrillt) werden. Für den Externen
ISDN-Anschluss eines Moduls ist die rechte Stiftleiste auf der Leiterplatte-Front-Modul zweireihig ausgeführt. In
zukünftigen Versionen der Leiterplatte-Front-Modul sind zur Anpassung an das Modul 2 S0 V.2 und Modul 4 S0 V.2
die beiden rechten Stiftleisten zweireihig ausgeführt.
Hinweis:
Bei Verwendung des zweiten Externen ISDN-Anschlusses (S03)am Modul 4S0 V.2 muss an einem bisherigen Lei-
terplatten-Front-Modul das Verbindungskabel 4 1/2 x verdreht werden. Anschließend wird es wie ein interner
ISDN-Anschluss aufgeteckt. Bei Leiterplatten-Front-Modulen V.2 erfolgt der Anschluss wie unten unter »4 - Zwei-
reihige... « beschrieben.
Steckrichtung der Verbindungskabel
20 20
1
3
2
3
4
5
3
- Das Bild zeigt den Anschluss eines 2S0-Mo-
duls an der rechten zweireihigen Anschluss-
leiste. S04 ist als externer, S03 als interner
ISDN-Anschluss geschaltet.Nähere Hinwei-
se zur Zuordnung der Verbindungskabel fin-
den Sie auf Seite 89.
1
Steckrichtung (1) für internen
ISDN-Anschluss (Module S01...S04)
2
Steckrichtung (2) für UP0, elmeg
DECTmulticell oder a/b -Anschluss
(Module UP0, 4a/bII, 8a/b)
3
Leiterplatte-Front-Modul
4
Zweireihige Stiftleiste. Untere Stiftrei-
he: Steckrichtung (1) für externen
ISDN-Anschluss (Module S01...S04)
5
Zweireihige Stiftleiste. Obere Stiftreihe:
- Steckrichtung (1) für internen
ISDN-Anschluss
- Steckrichtung (2) für UP0, elmeg
DECTmulticell oder a/b -Anschluss
(Module UP0, 4a/bII, 8a/b)
Anschlussbuchsen
