Funkwerk elmeg ICT Montageanleitung Seite 21

Anschlüsse und Anzeigen der elmeg ICT880-rack

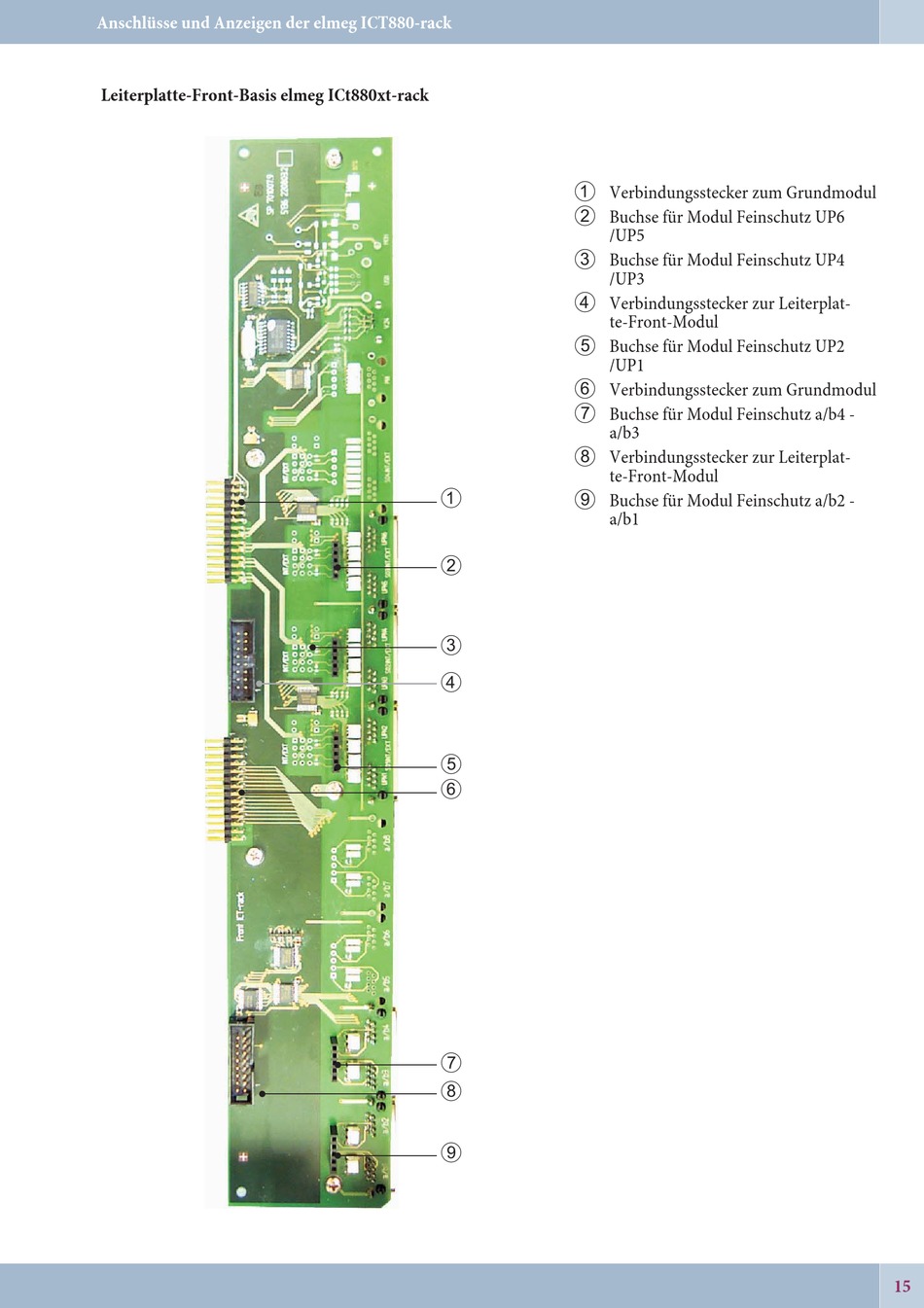

Leiterplatte-Front-Basis elmeg ICt880xt-rack
1
Verbindungsstecker zum Grundmodul
2
Buchse für Modul Feinschutz UP6
/UP5
3
Buchse für Modul Feinschutz UP4
/UP3
4
Verbindungsstecker zur Leiterplat-
te-Front-Modul
5
Buchse für Modul Feinschutz UP2
/UP1
6
Verbindungsstecker zum Grundmodul
7
Buchse für Modul Feinschutz a/b4 -
a/b3
8
Verbindungsstecker zur Leiterplat-
te-Front-Modul
1
9
Buchse für Modul Feinschutz a/b2 -
a/b1
2
3
4
5
6
7
8
9
