TK-Anlagen Erweiterung elmeg ICT880xt
TK-Anlagen Erweiterung elmeg ICT880xt
Grundausbau
6 interne UP0-Anschlüsse
•
4 analoge Anschlüsse
•
2 Modulsteckplätze (4 a/b II, 8 a/b, UP0, S01, S0 2, S0 4, DECT und VoIP-VPN Gateway)
•
2 Sondersteckplätze (Türfreisprecheinrichtung, Kontakte, Ansage, und Modul Notspeisung)
•
Stecker zum Anschluss zum Anschluss an die TK-Anlage elmeg ICT880
•

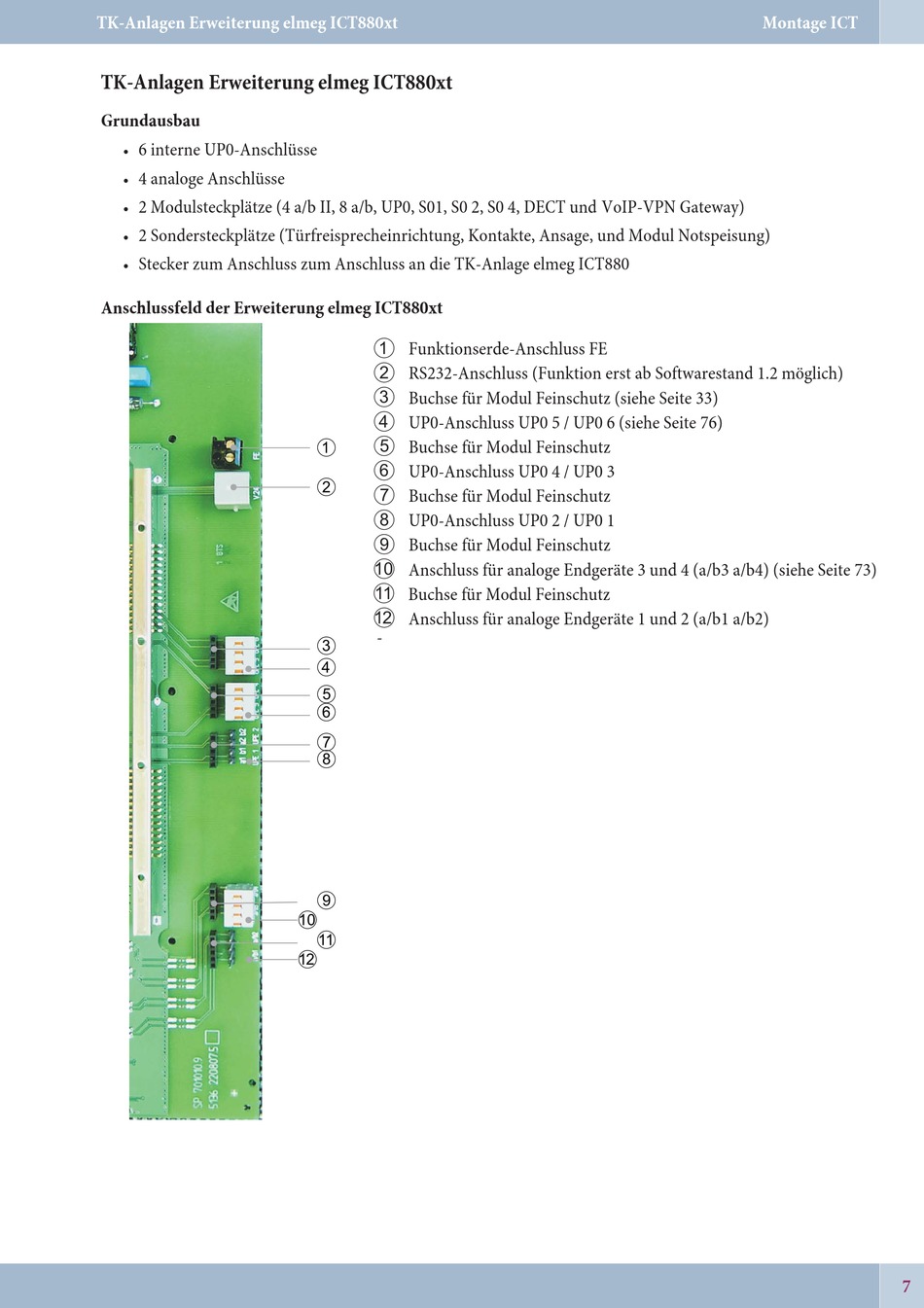

Anschlussfeld der Erweiterung elmeg ICT880xt
1
Funktionserde-Anschluss FE
2
RS232-Anschluss (Funktion erst ab Softwarestand 1.2 möglich)
3
Buchse für Modul Feinschutz (siehe Seite 33)
4
UP0-Anschluss UP0 5 / UP0 6 (siehe Seite 76)
5
1
Buchse für Modul Feinschutz
6
UP0-Anschluss UP0 4 / UP0 3
2
7
Buchse für Modul Feinschutz
8
UP0-Anschluss UP0 2 / UP0 1
9
Buchse für Modul Feinschutz
0
Anschluss für analoge Endgeräte 3 und 4 (a/b3 a/b4) (siehe Seite 73)
ß
Buchse für Modul Feinschutz
°
Anschluss für analoge Endgeräte 1 und 2 (a/b1 a/b2)
3
-
4
5
6
7
8
9
0
?
°
