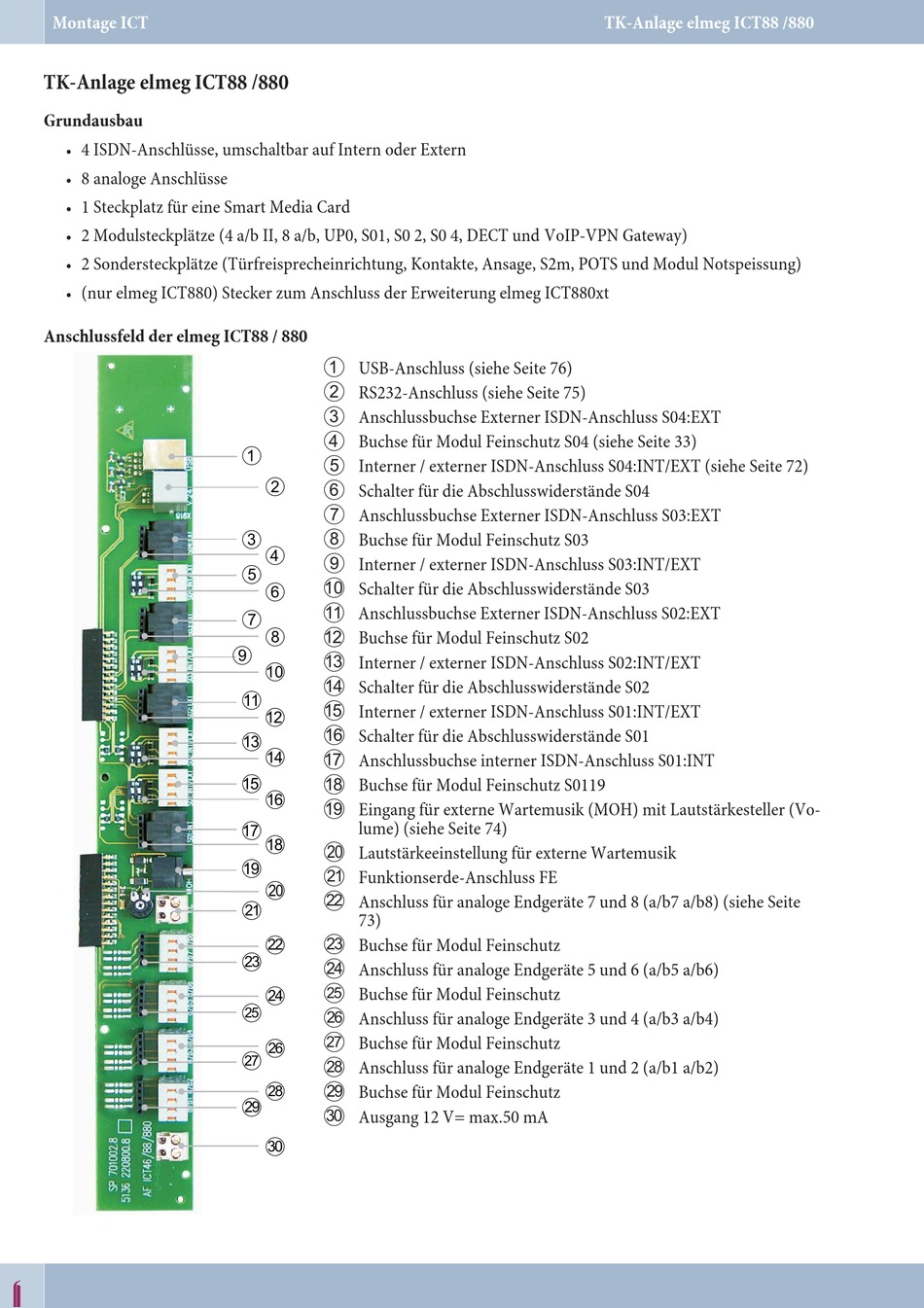

Montage ICT
TK-Anlage elmeg ICT88 /880
Grundausbau
4 ISDN-Anschlüsse, umschaltbar auf Intern oder Extern
•
8 analoge Anschlüsse
•
1 Steckplatz für eine Smart Media Card
•
2 Modulsteckplätze (4 a/b II, 8 a/b, UP0, S01, S0 2, S0 4, DECT und VoIP-VPN Gateway)
•
2 Sondersteckplätze (Türfreisprecheinrichtung, Kontakte, Ansage, S2m, POTS und Modul Notspeissung)
•
(nur elmeg ICT880) Stecker zum Anschluss der Erweiterung elmeg ICT880xt
•
Anschlussfeld der elmeg ICT88 / 880
6 6
1
USB-Anschluss (siehe Seite 76)
2
RS232-Anschluss (siehe Seite 75)
3
Anschlussbuchse Externer ISDN-Anschluss S04:EXT
4
Buchse für Modul Feinschutz S04 (siehe Seite 33)
1
5
Interner / externer ISDN-Anschluss S04:INT/EXT (siehe Seite 72)
2
6
Schalter für die Abschlusswiderstände S04
7
Anschlussbuchse Externer ISDN-Anschluss S03:EXT
8
3
Buchse für Modul Feinschutz S03
4
9
Interner / externer ISDN-Anschluss S03:INT/EXT
5
0
6
Schalter für die Abschlusswiderstände S03
ß
7
Anschlussbuchse Externer ISDN-Anschluss S02:EXT
°
8
Buchse für Modul Feinschutz S02
9
§
0
Interner / externer ISDN-Anschluss S02:INT/EXT
$
Schalter für die Abschlusswiderstände S02
?
%
°
Interner / externer ISDN-Anschluss S01:INT/EXT
&
§
Schalter für die Abschlusswiderstände S01
$
/
Anschlussbuchse interner ISDN-Anschluss S01:INT
(
%
Buchse für Modul Feinschutz S0119
&
)
Eingang für externe Wartemusik (MOH) mit Lautstärkesteller (Vo-
/ (
lume) (siehe Seite 74)
=
Lautstärkeeinstellung für externe Wartemusik
)
Q
Funktionserde-Anschluss FE
=
W
Q
Anschluss für analoge Endgeräte 7 und 8 (a/b7 a/b8) (siehe Seite
73)
E
W
Buchse für Modul Feinschutz
E
R
Anschluss für analoge Endgeräte 5 und 6 (a/b5 a/b6)
T
R
Buchse für Modul Feinschutz
T
Z
Anschluss für analoge Endgeräte 3 und 4 (a/b3 a/b4)
U
Z
Buchse für Modul Feinschutz
U
I
Anschluss für analoge Endgeräte 1 und 2 (a/b1 a/b2)
O
I
Buchse für Modul Feinschutz
O
P
Ausgang 12 V= max.50 mA
P
