Anschluss der analogen Endgeräte

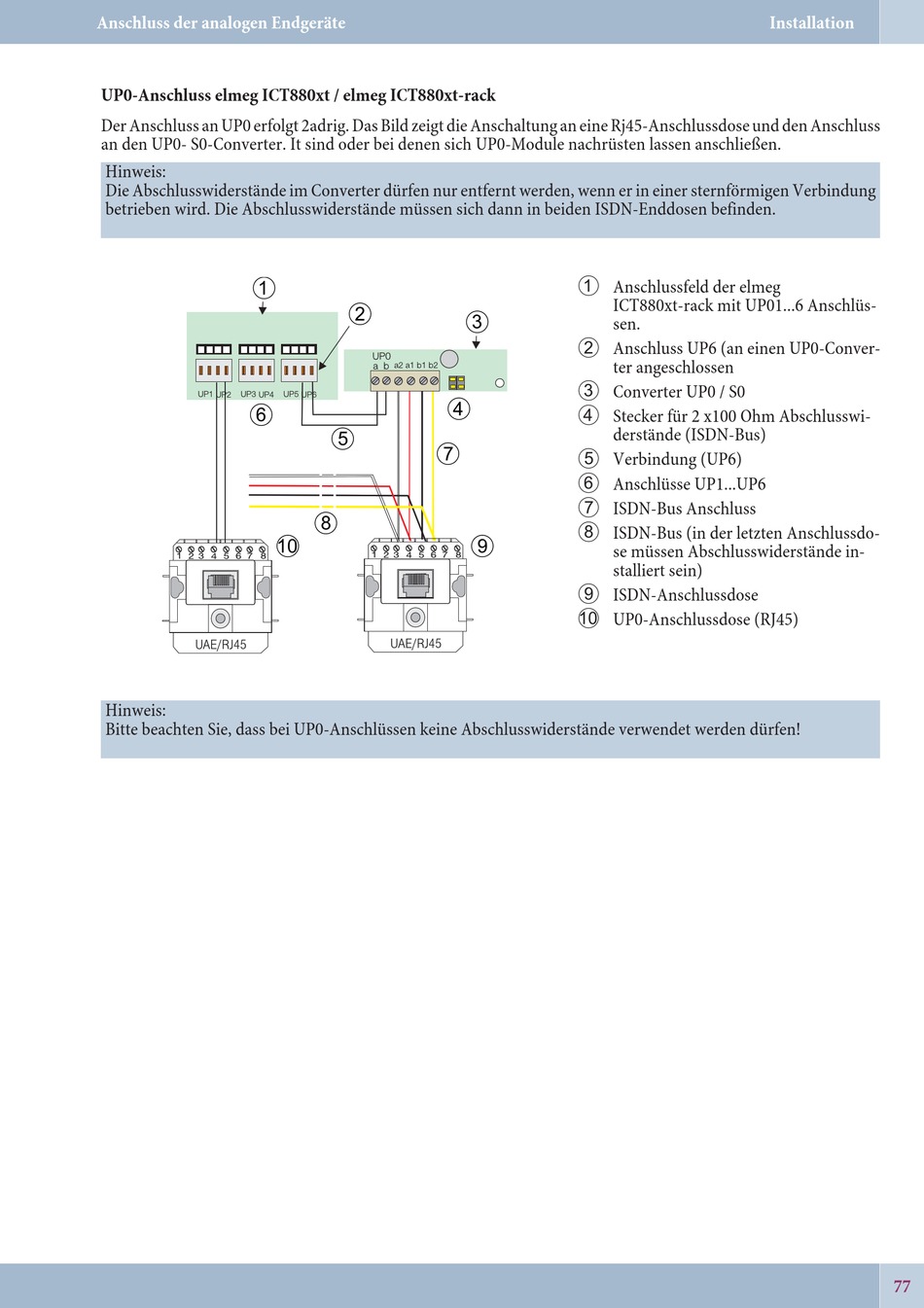

UP0-Anschluss elmeg ICT880xt / elmeg ICT880xt-rack
Der Anschluss an UP0 erfolgt 2adrig. Das Bild zeigt die Anschaltung an eine Rj45-Anschlussdose und den Anschluss
an den UP0- S0-Converter. It sind oder bei denen sich UP0-Module nachrüsten lassen anschließen.
Hinweis:
Die Abschlusswiderstände im Converter dürfen nur entfernt werden, wenn er in einer sternförmigen Verbindung
betrieben wird. Die Abschlusswiderstände müssen sich dann in beiden ISDN-Enddosen befinden.
1
6
Hinweis:
Bitte beachten Sie, dass bei UP0-Anschlüssen keine Abschlusswiderstände verwendet werden dürfen!
2
4
5
7
8
0
1
Anschlussfeld der elmeg
ICT880xt-rack mit UP01...6 Anschlüs-
3
sen.
2
Anschluss UP6 (an einen UP0-Conver-
ter angeschlossen
3
Converter UP0 / S0
4
Stecker für 2 x100 Ohm Abschlusswi-
derstände (ISDN-Bus)
5
Verbindung (UP6)
6
Anschlüsse UP1...UP6
7
ISDN-Bus Anschluss
8
ISDN-Bus (in der letzten Anschlussdo-
9
se müssen Abschlusswiderstände in-
stalliert sein)
9
ISDN-Anschlussdose
0
UP0-Anschlussdose (RJ45)
Installation
77
