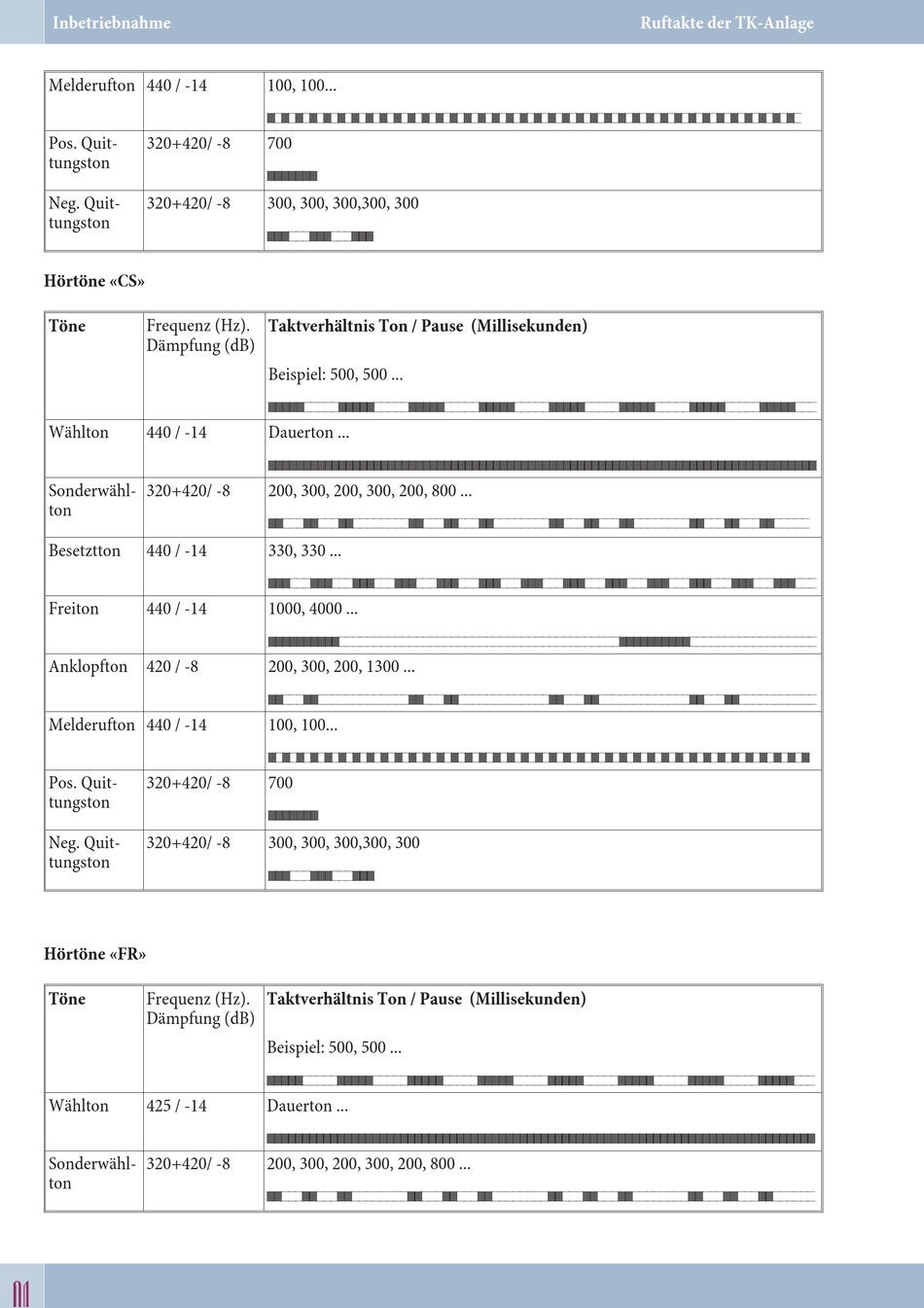

Funkwerk elmeg ICT Montageanleitung Seite 100

Inbetriebnahme
Melderufton 440 / -14
Pos. Quit- 320+420/ -8
tungston
Neg. Quit- 320+420/ -8
tungston
Hörtöne «CS»
Töne Frequenz (Hz).
Dämpfung (dB)
Wählton 440 / -14
Sonderwähl- 320+420/ -8
ton
Besetztton 440 / -14
Freiton 440 / -14
Anklopfton 420 / -8
Melderufton 440 / -14
Pos. Quit- 320+420/ -8
tungston
Neg. Quit- 320+420/ -8
tungston
Hörtöne «FR»
Töne Frequenz (Hz).
Dämpfung (dB)
Wählton 425 / -14
Sonderwähl- 320+420/ -8
ton
94 94
100, 100...
/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_
700
///////
300, 300, 300,300, 300
///___///___///
Taktverhältnis Ton / Pause (Millisekunden)
Beispiel: 500, 500 ...
/////_____/////_____/////_____/////_____/////_____/////_____/////_____/////___
Dauerton ...
//////////////////////////////////////////////////////////////////////////////
200, 300, 200, 300, 200, 800 ...
//___//___//________//___//___//________//___//___//________//___//___//_____
330, 330 ...
///___///___///___///___///___///___///___///___///___///___///___///___///___
1000, 4000 ...
//////////________________________________________//////////__________________
200, 300, 200, 1300 ...
//___//_____________//___//_____________//___//_____________//___//___________
100, 100...
/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
700
///////
300, 300, 300,300, 300
///___///___///
Taktverhältnis Ton / Pause (Millisekunden)
Beispiel: 500, 500 ...
/////_____/////_____/////_____/////_____/////_____/////_____/////_____/////___
Dauerton ...
//////////////////////////////////////////////////////////////////////////////
200, 300, 200, 300, 200, 800 ...
//___//___//________//___//___//________//___//___//________//___//___//______
Ruftakte der TK-Anlage
