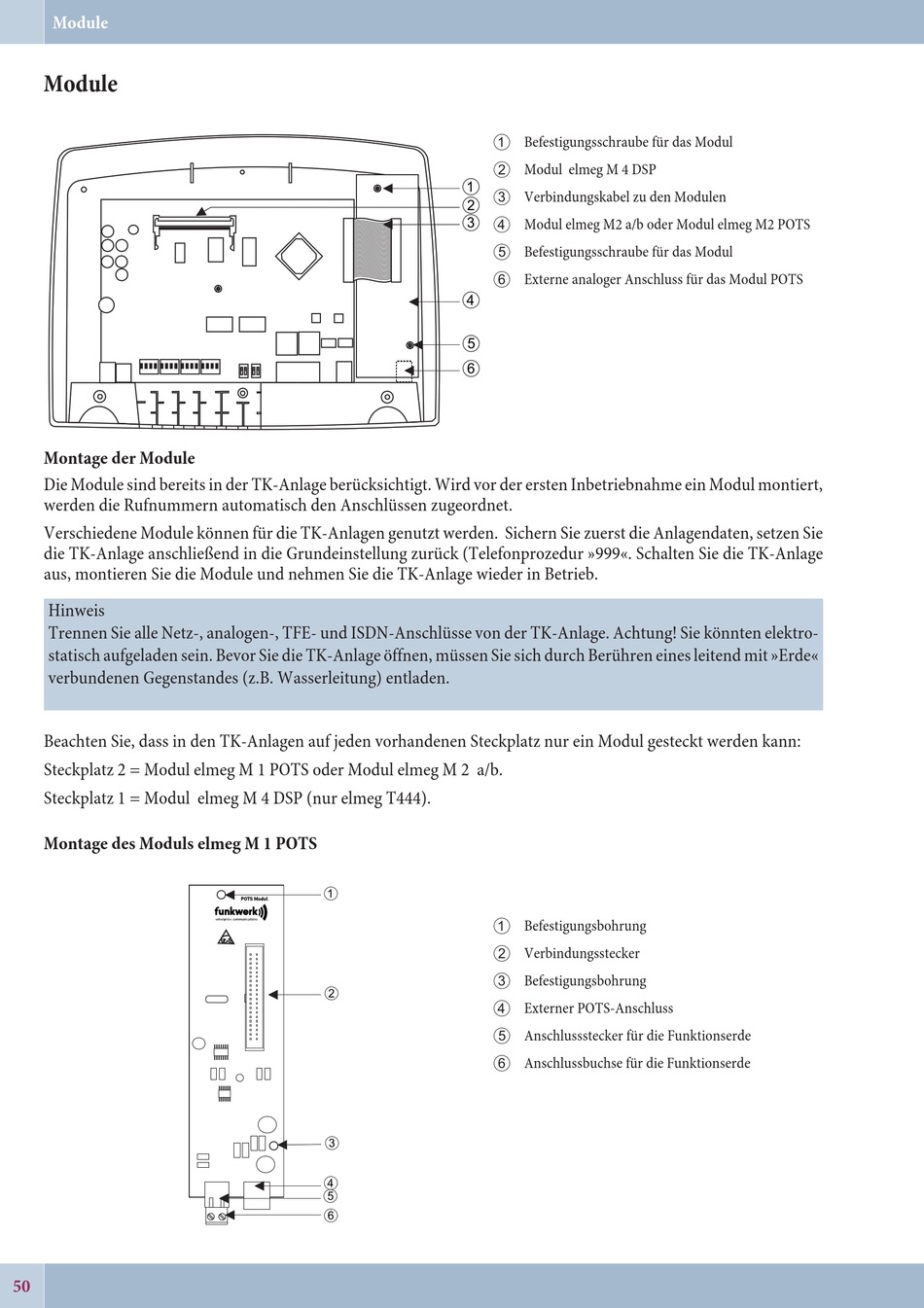

Module

Module

Montage der Module

Die Module sind bereits in der TK-Anlage berücksichtigt. Wird vor der ersten Inbetriebnahme ein Modul montiert,
werden die Rufnummern automatisch den Anschlüssen zugeordnet.
Verschiedene Module können für die TK-Anlagen genutzt werden. Sichern Sie zuerst die Anlagendaten, setzen Sie
die TK-Anlage anschließend in die Grundeinstellung zurück (Telefonprozedur »999«. Schalten Sie die TK-Anlage
aus, montieren Sie die Module und nehmen Sie die TK-Anlage wieder in Betrieb.
Hinweis
Trennen Sie alle Netz-, analogen-, TFE- und ISDN-Anschlüsse von der TK-Anlage. Achtung! Sie könnten elektro-
statisch aufgeladen sein. Bevor Sie die TK-Anlage öffnen, müssen Sie sich durch Berühren eines leitend mit »Erde«
verbundenen Gegenstandes (z.B. Wasserleitung) entladen.
Beachten Sie, dass in den TK-Anlagen auf jeden vorhandenen Steckplatz nur ein Modul gesteckt werden kann:
Steckplatz 2 = Modul elmeg M 1 POTS oder Modul elmeg M 2 a/b.
Steckplatz 1 = Modul elmeg M 4 DSP (nur elmeg T444).

Montage des Moduls elmeg M 1 POTS

50
1
POTS Modul
2
3
4
5
6
1
Befestigungsschraube für das Modul
2
Modul elmeg M 4 DSP
1
3
2
Verbindungskabel zu den Modulen
3
4
Modul elmeg M2 a/b oder Modul elmeg M2 POTS
5
Befestigungsschraube für das Modul
6
Externe analoger Anschluss für das Modul POTS
4
5
6
1
Befestigungsbohrung
2
Verbindungsstecker
3
Befestigungsbohrung
4
Externer POTS-Anschluss
5
Anschlussstecker für die Funktionserde
6
Anschlussbuchse für die Funktionserde
