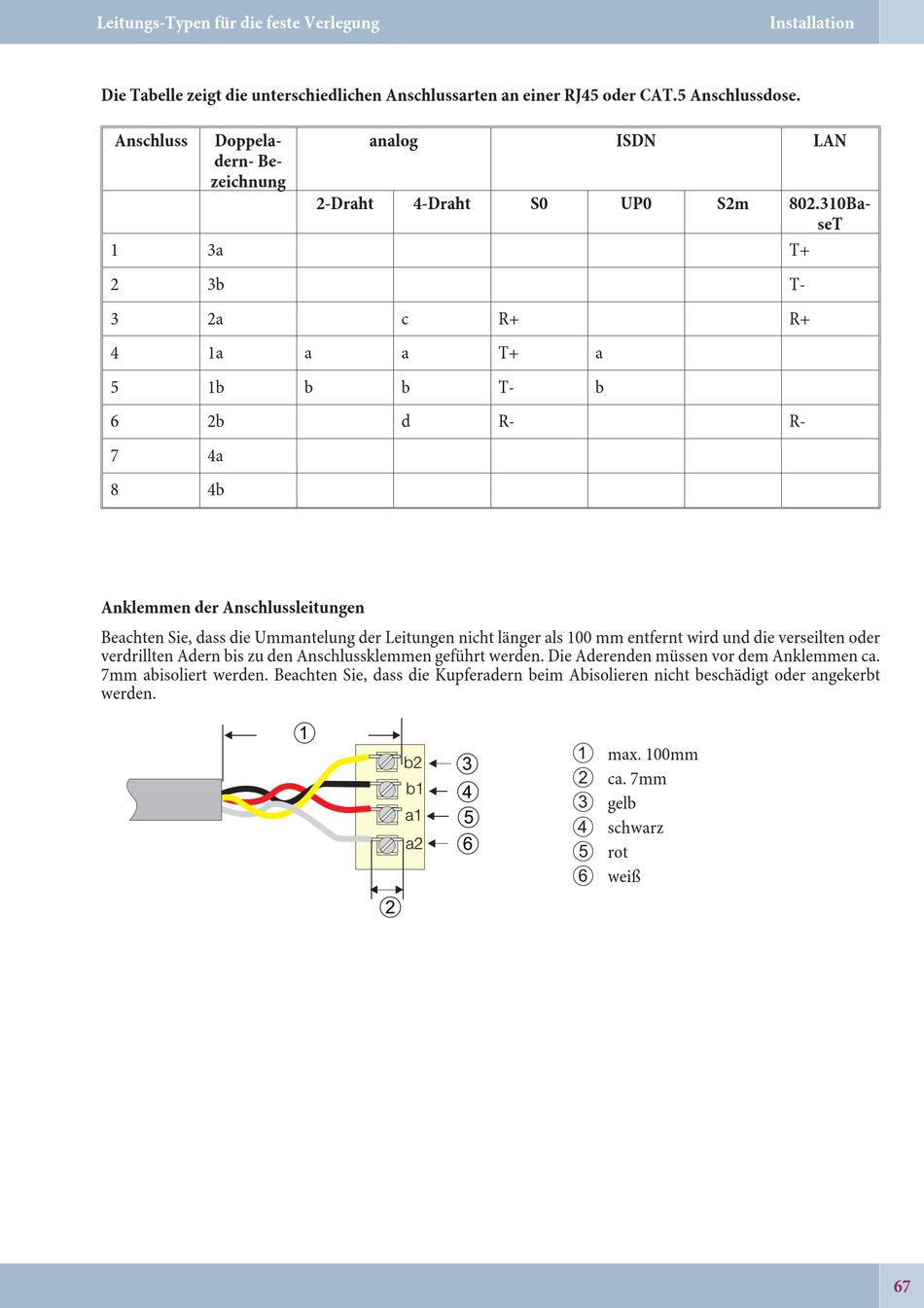

Leitungs-Typen für die feste Verlegung
Die Tabelle zeigt die unterschiedlichen Anschlussarten an einer RJ45 oder CAT.5 Anschlussdose.
Anschluss
Doppela-
dern- Be-
zeichnung
1
3a
2
3b
3
2a
4
1a
5
1b
6
2b
7
4a
8
4b
Anklemmen der Anschlussleitungen
Beachten Sie, dass die Ummantelung der Leitungen nicht länger als 100 mm entfernt wird und die verseilten oder
verdrillten Adern bis zu den Anschlussklemmen geführt werden. Die Aderenden müssen vor dem Anklemmen ca.
7mm abisoliert werden. Beachten Sie, dass die Kupferadern beim Abisolieren nicht beschädigt oder angekerbt
werden.
analog
2-Draht
4-Draht
c
a
a
b
b
d
1
3
4
5
6
2
ISDN
S0
UP0
R+
T+
a
T-
b
R-
1
max. 100mm
2
ca. 7mm
3
gelb
4
schwarz
5
rot
6
weiß
Installation
LAN
S2m
802.310Ba-
seT
T+
T-
R+
R-
67
