TK-Anlage elmeg ICT46

Montage ICT

TK-Anlage elmeg ICT46
Grundausbau
2 ISDN-Anschlüsse, S01 ist umschaltbar auf Intern oder Extern
•
6 analoge Anschlüsse
•
1 Steckplatz für eine Smart Media Card
•
2 Modulsteckplätze (4 a/b II, 8 a/b, UP0, S01, S0 2, S0 4, DECT und VoIP-VPN Gateway)
•
2 Sondersteckplätze (1xTürfreisprecheinrichtung, Kontakte, Ansage, POTS und Modul Notspeisung)
•

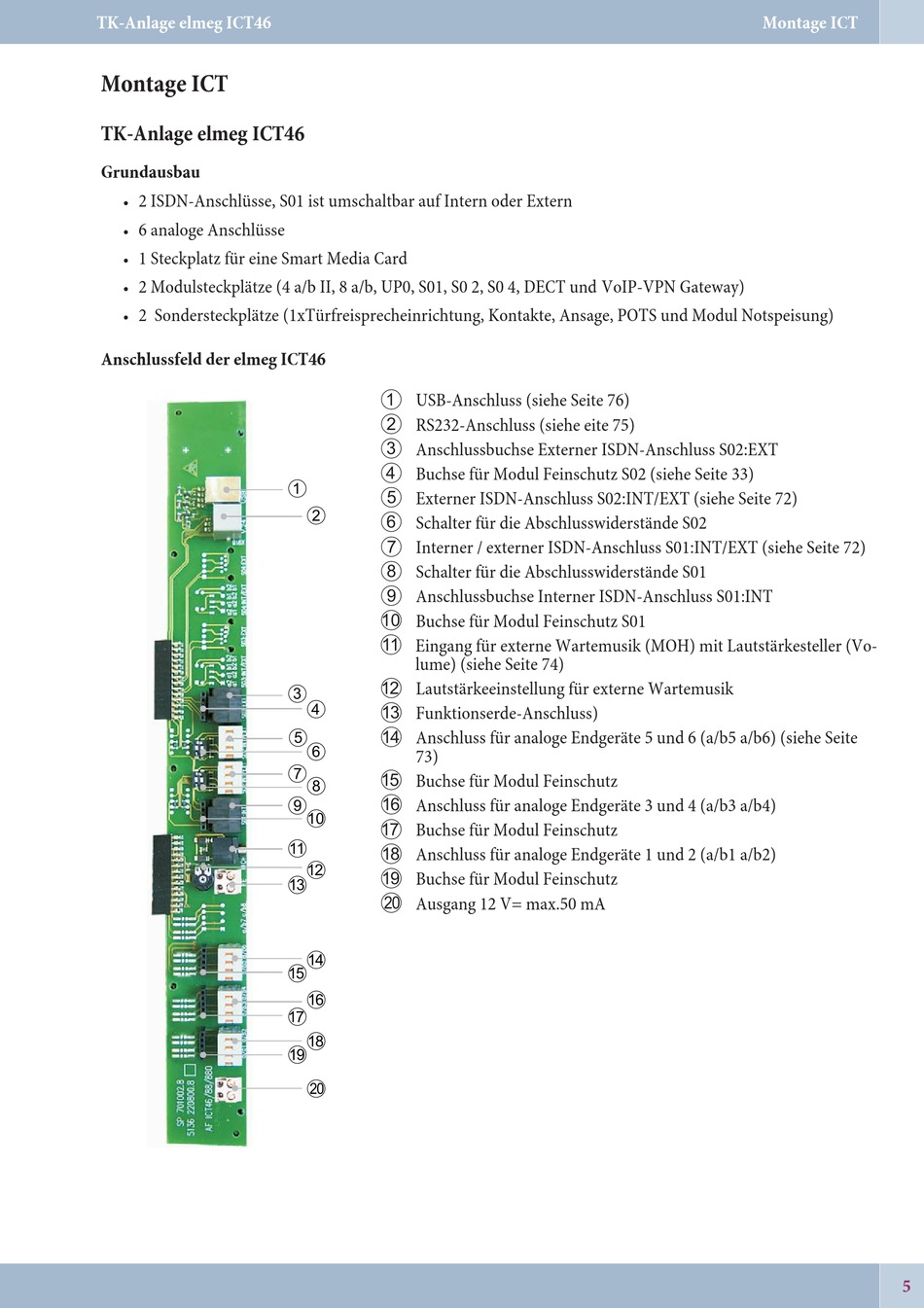

Anschlussfeld der elmeg ICT46
1
USB-Anschluss (siehe Seite 76)
2
RS232-Anschluss (siehe eite 75)
3
Anschlussbuchse Externer ISDN-Anschluss S02:EXT
4
Buchse für Modul Feinschutz S02 (siehe Seite 33)
1
5
Externer ISDN-Anschluss S02:INT/EXT (siehe Seite 72)
2
6
Schalter für die Abschlusswiderstände S02
7
Interner / externer ISDN-Anschluss S01:INT/EXT (siehe Seite 72)
8
Schalter für die Abschlusswiderstände S01
9
Anschlussbuchse Interner ISDN-Anschluss S01:INT
0
Buchse für Modul Feinschutz S01
ß
Eingang für externe Wartemusik (MOH) mit Lautstärkesteller (Vo-
lume) (siehe Seite 74)
°
3
Lautstärkeeinstellung für externe Wartemusik
4
§
Funktionserde-Anschluss)
$
5
Anschluss für analoge Endgeräte 5 und 6 (a/b5 a/b6) (siehe Seite
6
73)
7 8
%
Buchse für Modul Feinschutz
&
9 0
Anschluss für analoge Endgeräte 3 und 4 (a/b3 a/b4)
/
Buchse für Modul Feinschutz
?
(
Anschluss für analoge Endgeräte 1 und 2 (a/b1 a/b2)
°
)
§
Buchse für Modul Feinschutz
=
Ausgang 12 V= max.50 mA
$
%
&
/
(
)
=
Montage ICT
5
