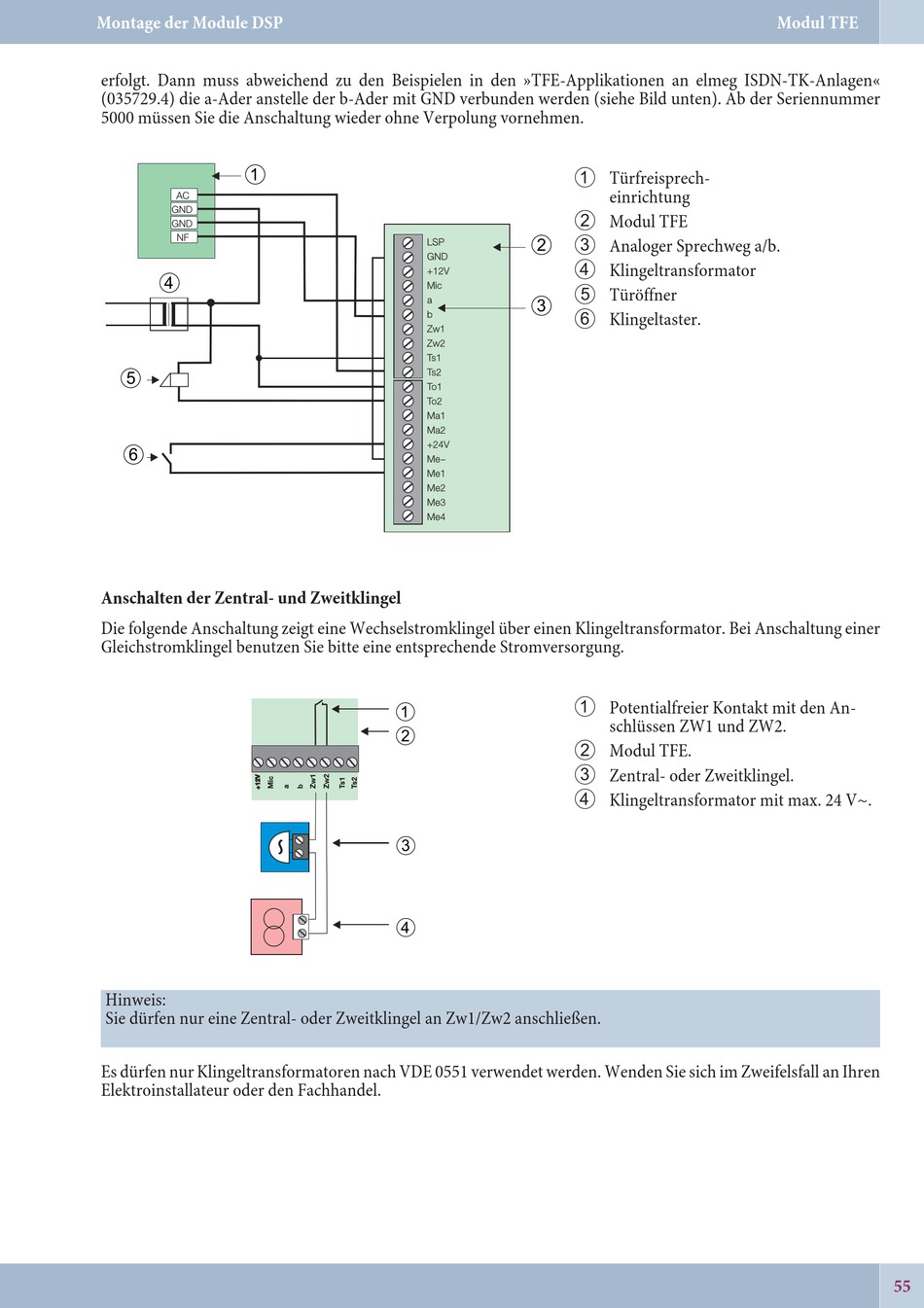

Montage der Module DSP
erfolgt. Dann muss abweichend zu den Beispielen in den »TFE-Applikationen an elmeg ISDN-TK-Anlagen«
(035729.4) die a-Ader anstelle der b-Ader mit GND verbunden werden (siehe Bild unten). Ab der Seriennummer
5000 müssen Sie die Anschaltung wieder ohne Verpolung vornehmen.
1
4
5
6
Anschalten der Zentral- und Zweitklingel
Die folgende Anschaltung zeigt eine Wechselstromklingel über einen Klingeltransformator. Bei Anschaltung einer
Gleichstromklingel benutzen Sie bitte eine entsprechende Stromversorgung.
Hinweis:
Sie dürfen nur eine Zentral- oder Zweitklingel an Zw1/Zw2 anschließen.
Es dürfen nur Klingeltransformatoren nach VDE 0551 verwendet werden. Wenden Sie sich im Zweifelsfall an Ihren
Elektroinstallateur oder den Fachhandel.
2
3
1
2
3
4
1
Türfreisprech-
einrichtung
2
Modul TFE
3
Analoger Sprechweg a/b.
4
Klingeltransformator
5
Türöffner
6
Klingeltaster.
1
Potentialfreier Kontakt mit den An-
schlüssen ZW1 und ZW2.
2
Modul TFE.
3
Zentral- oder Zweitklingel.
4
Klingeltransformator mit max. 24 V~.
Modul TFE
55
