Modul 8 a/b / Modul 8 a/b V.2

Module S0

Module 1 S0 / 2 S0 / 4 S0
µ
Kontrollieren Sie bitte Ihre S0-Module vor der Montage!
Module sind nicht immer mit Abschlusswiderständen bestückt. Es werden drei Ausliefermöglichkeiten
unterschieden: Mit eingelöteten Abschlusswiderständen, ohne Abschlusswiderstände und mit schaltbaren

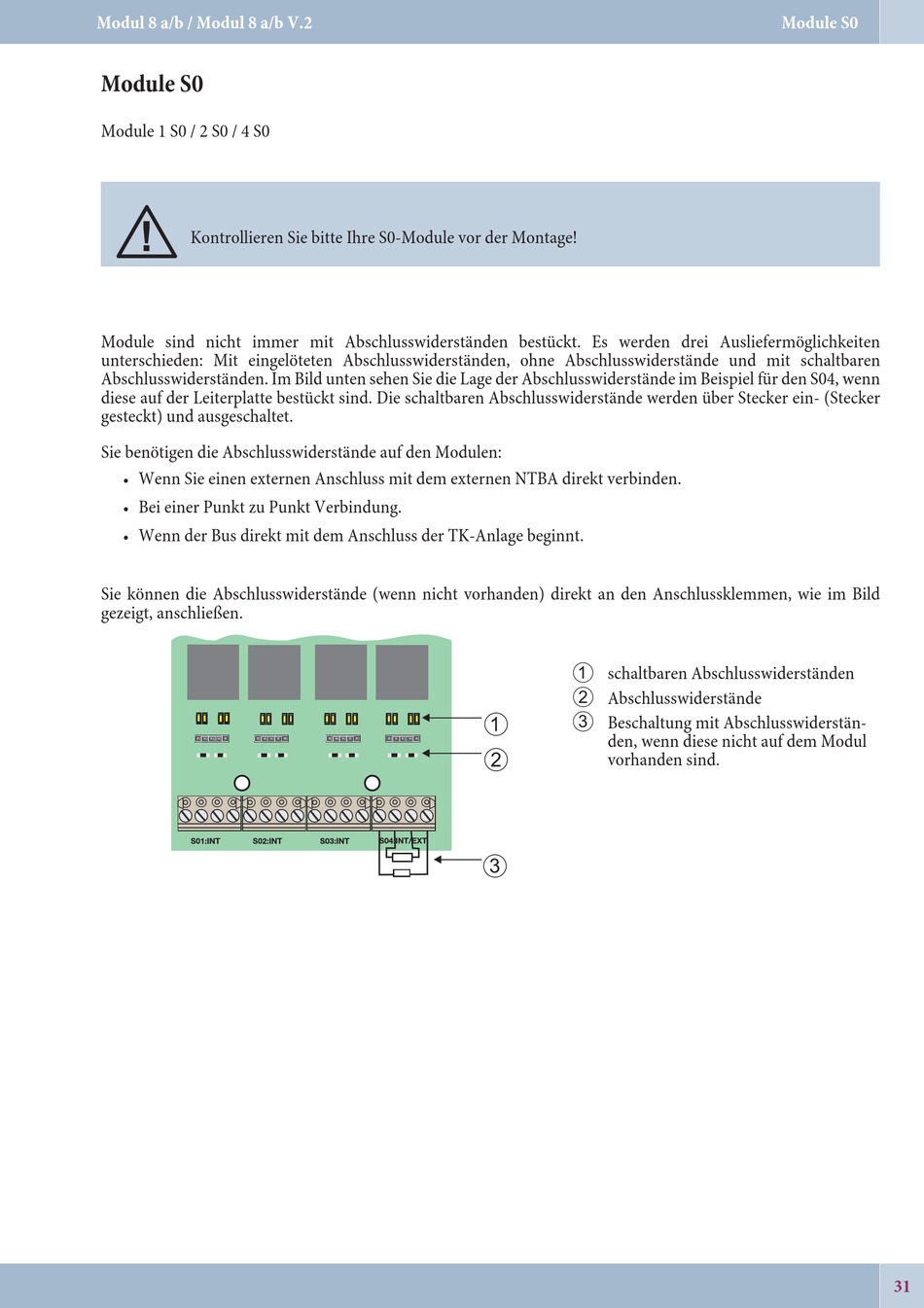

Abschlusswiderständen. Im Bild unten sehen Sie die Lage der Abschlusswiderstände im Beispiel für den S04, wenn
diese auf der Leiterplatte bestückt sind. Die schaltbaren Abschlusswiderstände werden über Stecker ein- (Stecker
gesteckt) und ausgeschaltet.
Sie benötigen die Abschlusswiderstände auf den Modulen:
Wenn Sie einen externen Anschluss mit dem externen NTBA direkt verbinden.
•
Bei einer Punkt zu Punkt Verbindung.
•
Wenn der Bus direkt mit dem Anschluss der TK-Anlage beginnt.
•
Sie können die Abschlusswiderstände (wenn nicht vorhanden) direkt an den Anschlussklemmen, wie im Bild
gezeigt, anschließen.
1
schaltbaren Abschlusswiderständen
2
Abschlusswiderstände
1 3
Beschaltung mit Abschlusswiderstän-
den, wenn diese nicht auf dem Modul
2
vorhanden sind.
3
Module S0
