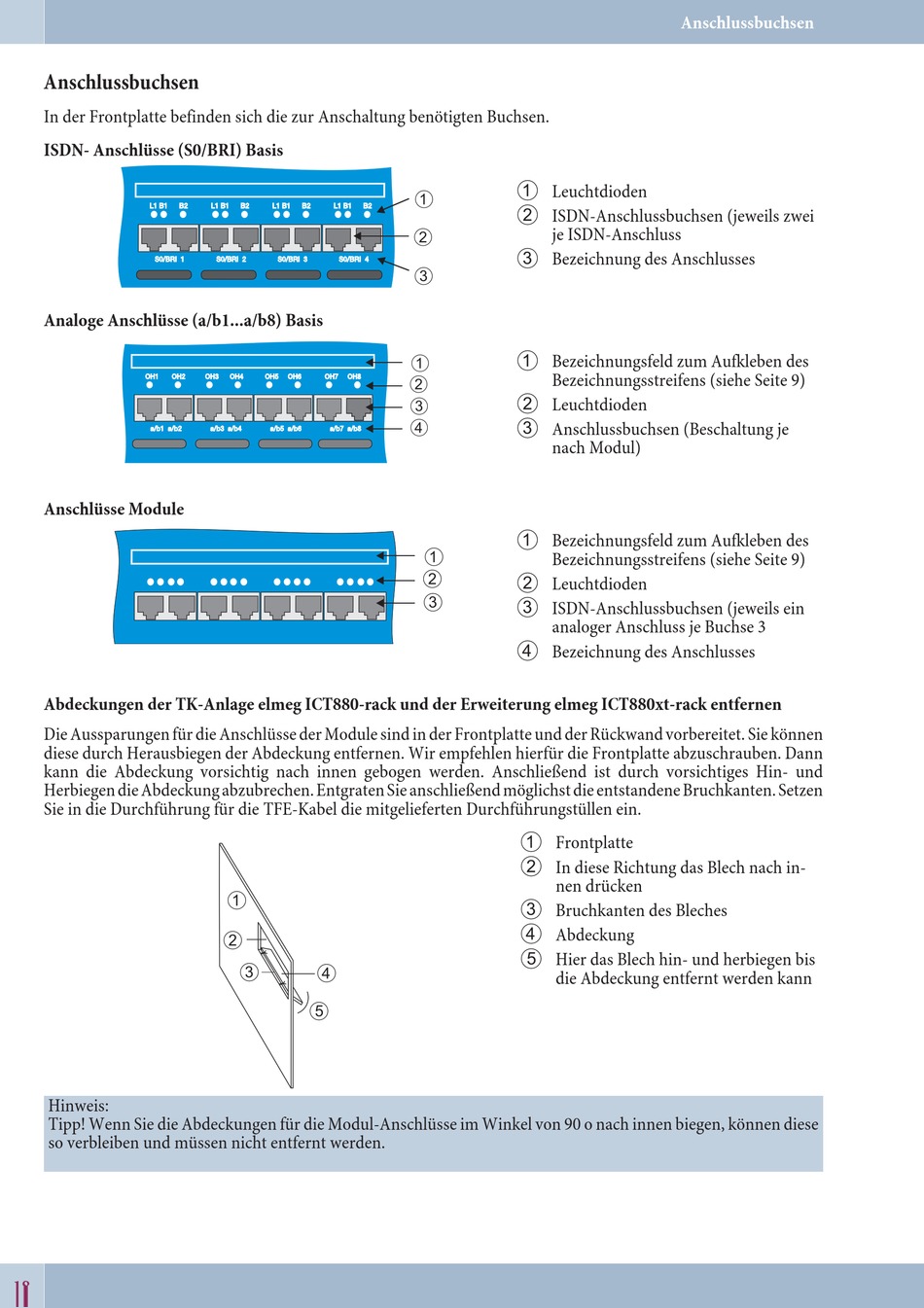

Anschlussbuchsen
In der Frontplatte befinden sich die zur Anschaltung benötigten Buchsen.
ISDN- Anschlüsse (S0/BRI) Basis
Analoge Anschlüsse (a/b1...a/b8) Basis
Anschlüsse Module
Abdeckungen der TK-Anlage elmeg ICT880-rack und der Erweiterung elmeg ICT880xt-rack entfernen
Die Aussparungen für die Anschlüsse der Module sind in der Frontplatte und der Rückwand vorbereitet. Sie können
diese durch Herausbiegen der Abdeckung entfernen. Wir empfehlen hierfür die Frontplatte abzuschrauben. Dann
kann die Abdeckung vorsichtig nach innen gebogen werden. Anschließend ist durch vorsichtiges Hin- und
Herbiegen die Abdeckung abzubrechen. Entgraten Sie anschließend möglichst die entstandene Bruchkanten. Setzen
Sie in die Durchführung für die TFE-Kabel die mitgelieferten Durchführungstüllen ein.
Hinweis:
Tipp! Wenn Sie die Abdeckungen für die Modul-Anschlüsse im Winkel von 90 o nach innen biegen, können diese
so verbleiben und müssen nicht entfernt werden.
18 18
1
2
3
4
5
1
1
Leuchtdioden
2
ISDN-Anschlussbuchsen (jeweils zwei
2
je ISDN-Anschluss
3
Bezeichnung des Anschlusses
3
1
1
Bezeichnungsfeld zum Aufkleben des
2
Bezeichnungsstreifens (siehe Seite 9)
2
3
Leuchtdioden
3
4
Anschlussbuchsen (Beschaltung je
nach Modul)
1
Bezeichnungsfeld zum Aufkleben des
1
Bezeichnungsstreifens (siehe Seite 9)
2
2
Leuchtdioden
3
3
ISDN-Anschlussbuchsen (jeweils ein
analoger Anschluss je Buchse 3
4
Bezeichnung des Anschlusses
1
Frontplatte
2
In diese Richtung das Blech nach in-
nen drücken
3
Bruchkanten des Bleches
4
Abdeckung
5
Hier das Blech hin- und herbiegen bis
die Abdeckung entfernt werden kann
Anschlussbuchsen
