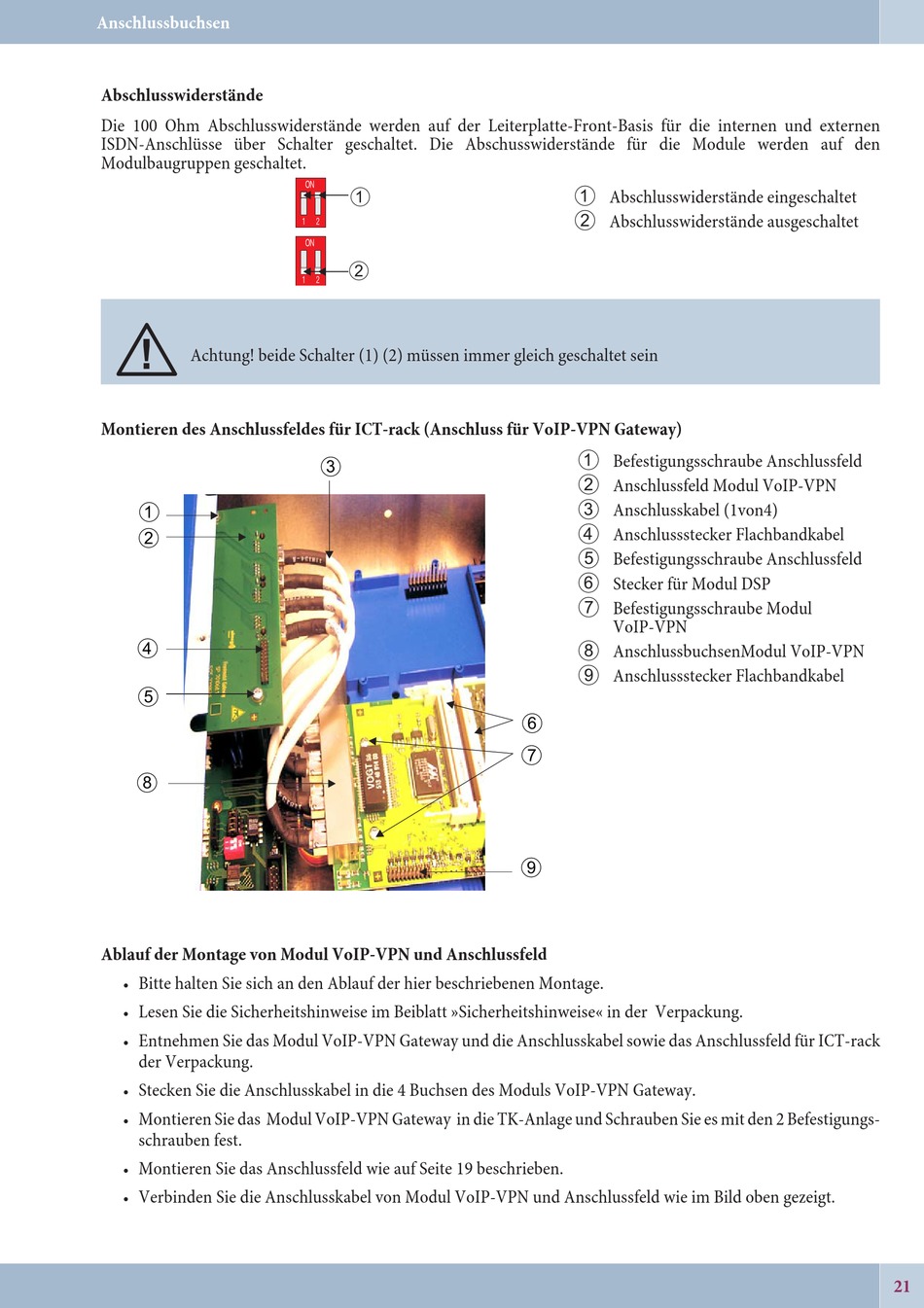

Anschlussbuchsen
Abschlusswiderstände
Die 100 Ohm Abschlusswiderstände werden auf der Leiterplatte-Front-Basis für die internen und externen
ISDN-Anschlüsse über Schalter geschaltet. Die Abschusswiderstände für die Module werden auf den
Modulbaugruppen geschaltet.
µ
Achtung! beide Schalter (1) (2) müssen immer gleich geschaltet sein
Montieren des Anschlussfeldes für ICT-rack (Anschluss für VoIP-VPN Gateway)
1
2
4
5
8
Ablauf der Montage von Modul VoIP-VPN und Anschlussfeld
Bitte halten Sie sich an den Ablauf der hier beschriebenen Montage.
•
Lesen Sie die Sicherheitshinweise im Beiblatt »Sicherheitshinweise« in der Verpackung.
•
Entnehmen Sie das Modul VoIP-VPN Gateway und die Anschlusskabel sowie das Anschlussfeld für ICT-rack
•
der Verpackung.
Stecken Sie die Anschlusskabel in die 4 Buchsen des Moduls VoIP-VPN Gateway.
•
Montieren Sie das Modul VoIP-VPN Gateway in die TK-Anlage und Schrauben Sie es mit den 2 Befestigungs-
•
schrauben fest.
Montieren Sie das Anschlussfeld wie auf Seite 19 beschrieben.
•
Verbinden Sie die Anschlusskabel von Modul VoIP-VPN und Anschlussfeld wie im Bild oben gezeigt.
•
1
2
3
1
Abschlusswiderstände eingeschaltet
2
Abschlusswiderstände ausgeschaltet
1
Befestigungsschraube Anschlussfeld
2
Anschlussfeld Modul VoIP-VPN
3
Anschlusskabel (1von4)
4
Anschlussstecker Flachbandkabel
5
Befestigungsschraube Anschlussfeld
6
Stecker für Modul DSP
7
Befestigungsschraube Modul
VoIP-VPN
8
AnschlussbuchsenModul VoIP-VPN
9
Anschlussstecker Flachbandkabel
6
7
9
21
