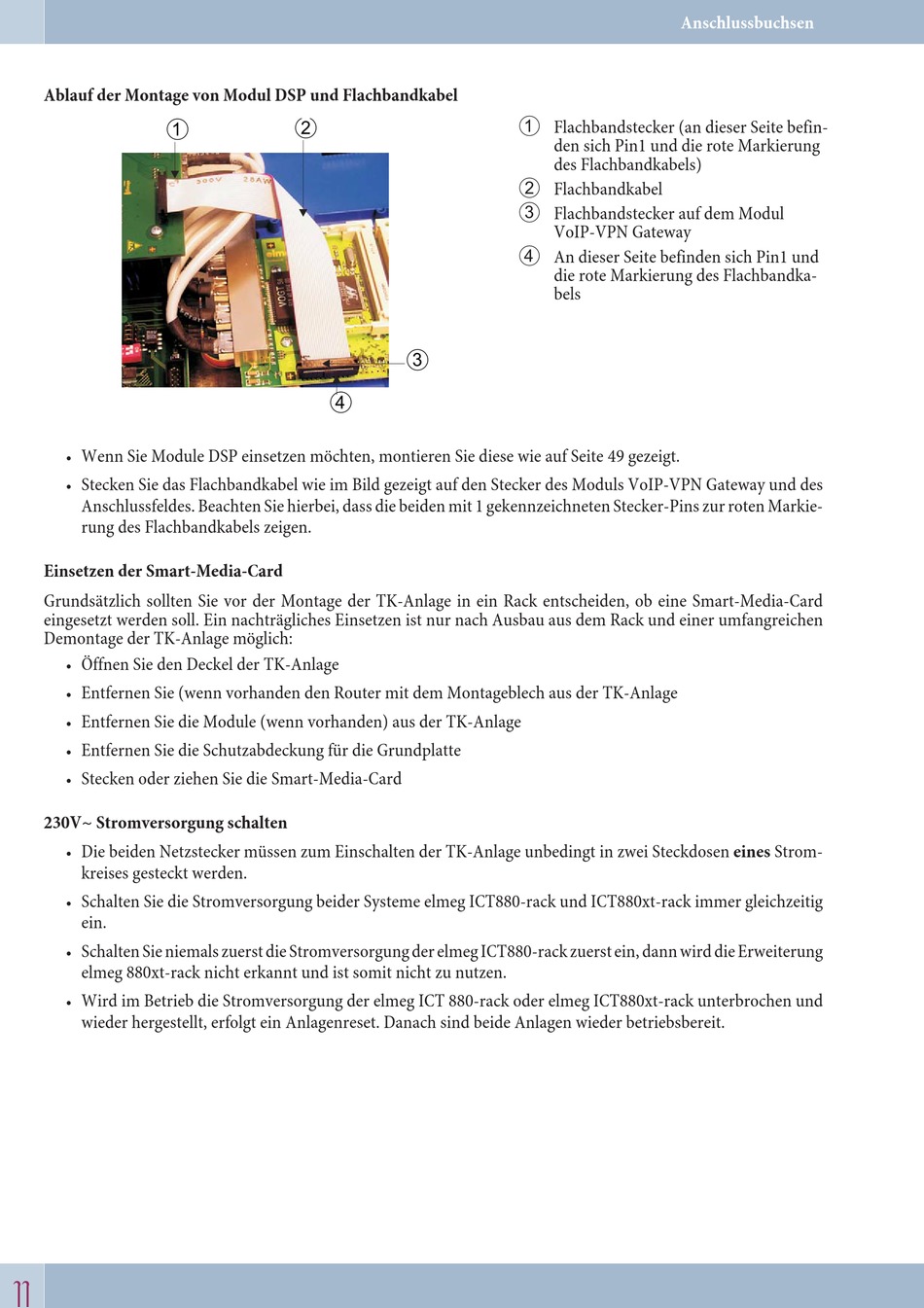

Ablauf der Montage von Modul DSP und Flachbandkabel
1
Wenn Sie Module DSP einsetzen möchten, montieren Sie diese wie auf Seite 49 gezeigt.
•
Stecken Sie das Flachbandkabel wie im Bild gezeigt auf den Stecker des Moduls VoIP-VPN Gateway und des
•
Anschlussfeldes. Beachten Sie hierbei, dass die beiden mit 1 gekennzeichneten Stecker-Pins zur roten Markie-
rung des Flachbandkabels zeigen.
Einsetzen der Smart-Media-Card
Grundsätzlich sollten Sie vor der Montage der TK-Anlage in ein Rack entscheiden, ob eine Smart-Media-Card
eingesetzt werden soll. Ein nachträgliches Einsetzen ist nur nach Ausbau aus dem Rack und einer umfangreichen
Demontage der TK-Anlage möglich:
Öffnen Sie den Deckel der TK-Anlage
•
Entfernen Sie (wenn vorhanden den Router mit dem Montageblech aus der TK-Anlage
•
Entfernen Sie die Module (wenn vorhanden) aus der TK-Anlage
•
Entfernen Sie die Schutzabdeckung für die Grundplatte
•
Stecken oder ziehen Sie die Smart-Media-Card
•
230V~ Stromversorgung schalten
Die beiden Netzstecker müssen zum Einschalten der TK-Anlage unbedingt in zwei Steckdosen eines Strom-
•
kreises gesteckt werden.
Schalten Sie die Stromversorgung beider Systeme elmeg ICT880-rack und ICT880xt-rack immer gleichzeitig
•
ein.
Schalten Sie niemals zuerst die Stromversorgung der elmeg ICT880-rack zuerst ein, dann wird die Erweiterung
•
elmeg 880xt-rack nicht erkannt und ist somit nicht zu nutzen.
Wird im Betrieb die Stromversorgung der elmeg ICT 880-rack oder elmeg ICT880xt-rack unterbrochen und
•
wieder hergestellt, erfolgt ein Anlagenreset. Danach sind beide Anlagen wieder betriebsbereit.
22 22
2
3
4
Anschlussbuchsen
1
Flachbandstecker (an dieser Seite befin-
den sich Pin1 und die rote Markierung
des Flachbandkabels)
2
Flachbandkabel
3
Flachbandstecker auf dem Modul
VoIP-VPN Gateway
4
An dieser Seite befinden sich Pin1 und
die rote Markierung des Flachbandka-
bels
