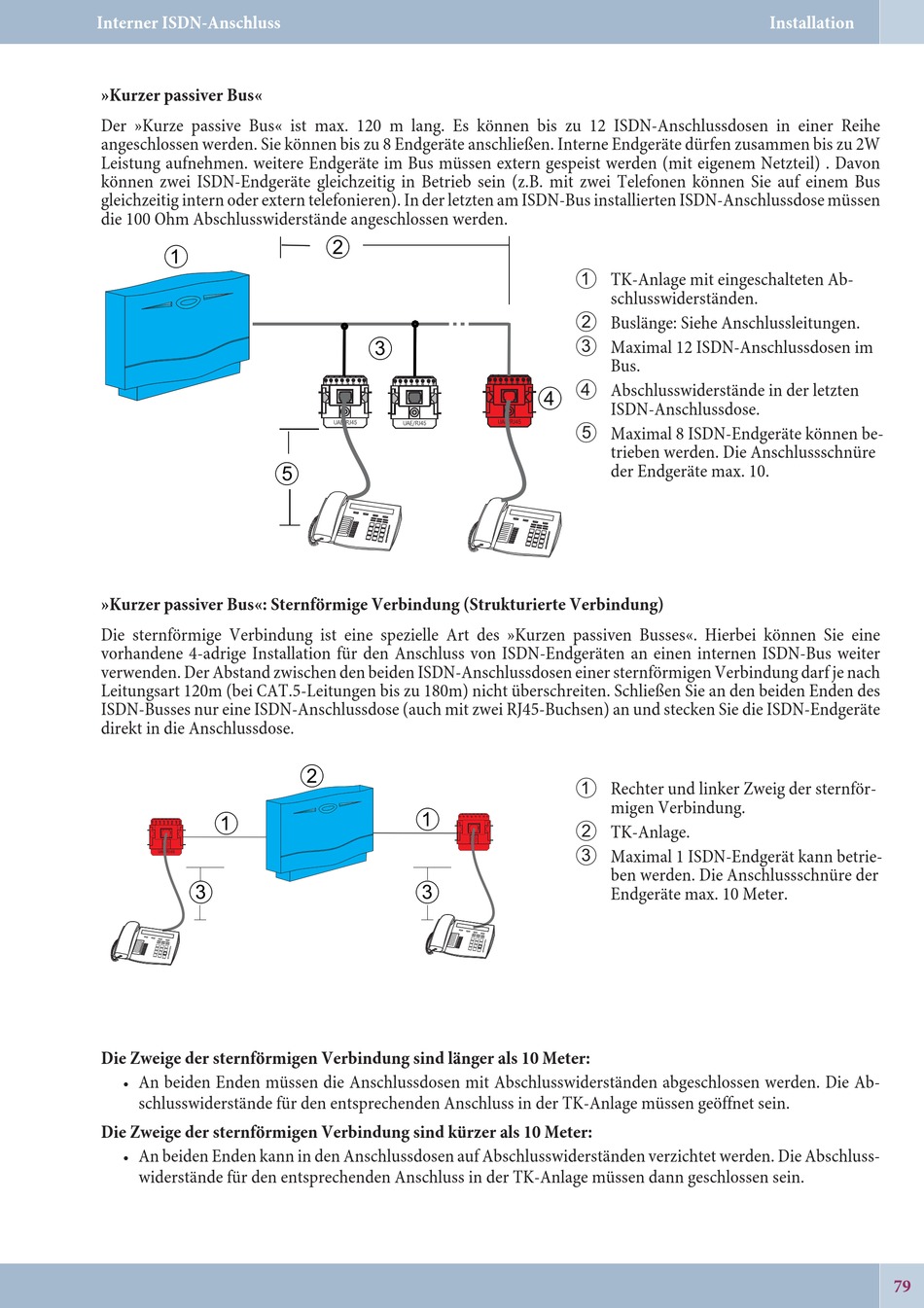

Interner ISDN-Anschluss
»Kurzer passiver Bus«
Der »Kurze passive Bus« ist max. 120 m lang. Es können bis zu 12 ISDN-Anschlussdosen in einer Reihe
angeschlossen werden. Sie können bis zu 8 Endgeräte anschließen. Interne Endgeräte dürfen zusammen bis zu 2W
Leistung aufnehmen. weitere Endgeräte im Bus müssen extern gespeist werden (mit eigenem Netzteil) . Davon
können zwei ISDN-Endgeräte gleichzeitig in Betrieb sein (z.B. mit zwei Telefonen können Sie auf einem Bus
gleichzeitig intern oder extern telefonieren). In der letzten am ISDN-Bus installierten ISDN-Anschlussdose müssen
die 100 Ohm Abschlusswiderstände angeschlossen werden.
1
»Kurzer passiver Bus«: Sternförmige Verbindung (Strukturierte Verbindung)
Die sternförmige Verbindung ist eine spezielle Art des »Kurzen passiven Busses«. Hierbei können Sie eine
vorhandene 4-adrige Installation für den Anschluss von ISDN-Endgeräten an einen internen ISDN-Bus weiter
verwenden. Der Abstand zwischen den beiden ISDN-Anschlussdosen einer sternförmigen Verbindung darf je nach
Leitungsart 120m (bei CAT.5-Leitungen bis zu 180m) nicht überschreiten. Schließen Sie an den beiden Enden des
ISDN-Busses nur eine ISDN-Anschlussdose (auch mit zwei RJ45-Buchsen) an und stecken Sie die ISDN-Endgeräte
direkt in die Anschlussdose.
1
3
Die Zweige der sternförmigen Verbindung sind länger als 10 Meter:
An beiden Enden müssen die Anschlussdosen mit Abschlusswiderständen abgeschlossen werden. Die Ab-
•
schlusswiderstände für den entsprechenden Anschluss in der TK-Anlage müssen geöffnet sein.
Die Zweige der sternförmigen Verbindung sind kürzer als 10 Meter:
An beiden Enden kann in den Anschlussdosen auf Abschlusswiderständen verzichtet werden. Die Abschluss-
•
widerstände für den entsprechenden Anschluss in der TK-Anlage müssen dann geschlossen sein.
2
3
5
2
1
3
1
TK-Anlage mit eingeschalteten Ab-
schlusswiderständen.
2
Buslänge: Siehe Anschlussleitungen.
3
Maximal 12 ISDN-Anschlussdosen im
Bus.
4
4
Abschlusswiderstände in der letzten
ISDN-Anschlussdose.
5
Maximal 8 ISDN-Endgeräte können be-
trieben werden. Die Anschlussschnüre
der Endgeräte max. 10.
1
Rechter und linker Zweig der sternför-
migen Verbindung.
2
1 2
3 4 5 6
7
8
TK-Anlage.
3
UAE/RJ45
Maximal 1 ISDN-Endgerät kann betrie-
ben werden. Die Anschlussschnüre der
Endgeräte max. 10 Meter.
Installation
79
