TK-Anlage elmeg ICT880-rack / elmeg ICT880xt-rack
Von einem der zwei FE-Anschlüsse erfolgt dann der Funktionserde-Anschluss wie unter Montage Seite1 be-
•
schrieben.
Anschließend kann das Verbindungskabel zwischen TK-Anlage und Erweiterung gesteckt werden. Achten Sie
•
darauf, dass die mit »X« gekennzeichnete Kabelseite zur elmeg ICT880 zeigen muss.
Der Anschluss der Endgeräte und der externen Anschlüsse kann jetzt erfolgen.
•
Ist die TK-Anlage betriebsbereit schließen Sie die Gehäuse der elmeg ICT880 und der elmeg ICT880xt.
•
230V~ Stromversorgung schalten
Die beiden Netzstecker müssen zum Einschalten der TK-Anlage unbedingt in zwei Steckdosen eines Strom-
•
kreises gesteckt werden (Doppelsteckdose ist optional im Lieferumfang).
Schalten Sie die Stromversorgung beider Systeme elmeg ICT880 und ICT880xt immer gleichzeitig ein.
•
Schalten Sie niemals zuerst die Stromversorgung der elmeg ICT880 zuerst ein, dann wird die Erweiterung el-
•
meg 880xt nicht erkannt und ist somit nicht zu nutzen.
Wird im Betrieb die Stromversorgung der elmeg ICT 880 oder elmeg ICT880xt unterbrochen und wieder hergestellt,
erfolgt ein Anlagenreset. Danach sind beide Anlagen wieder betriebsbereit.
TK-Anlage elmeg ICT880-rack / elmeg ICT880xt-rack
Frontplatten
Zur Montage im Rack liegen der Verpackung zwei Winkel bei. Montieren Sie diese mit jeweils 3 der Schrauben am
ICT-Gehäuse (siehe Bild unten). Die Schrauben müssen mit einer der Zahnscheiben montiert werden.

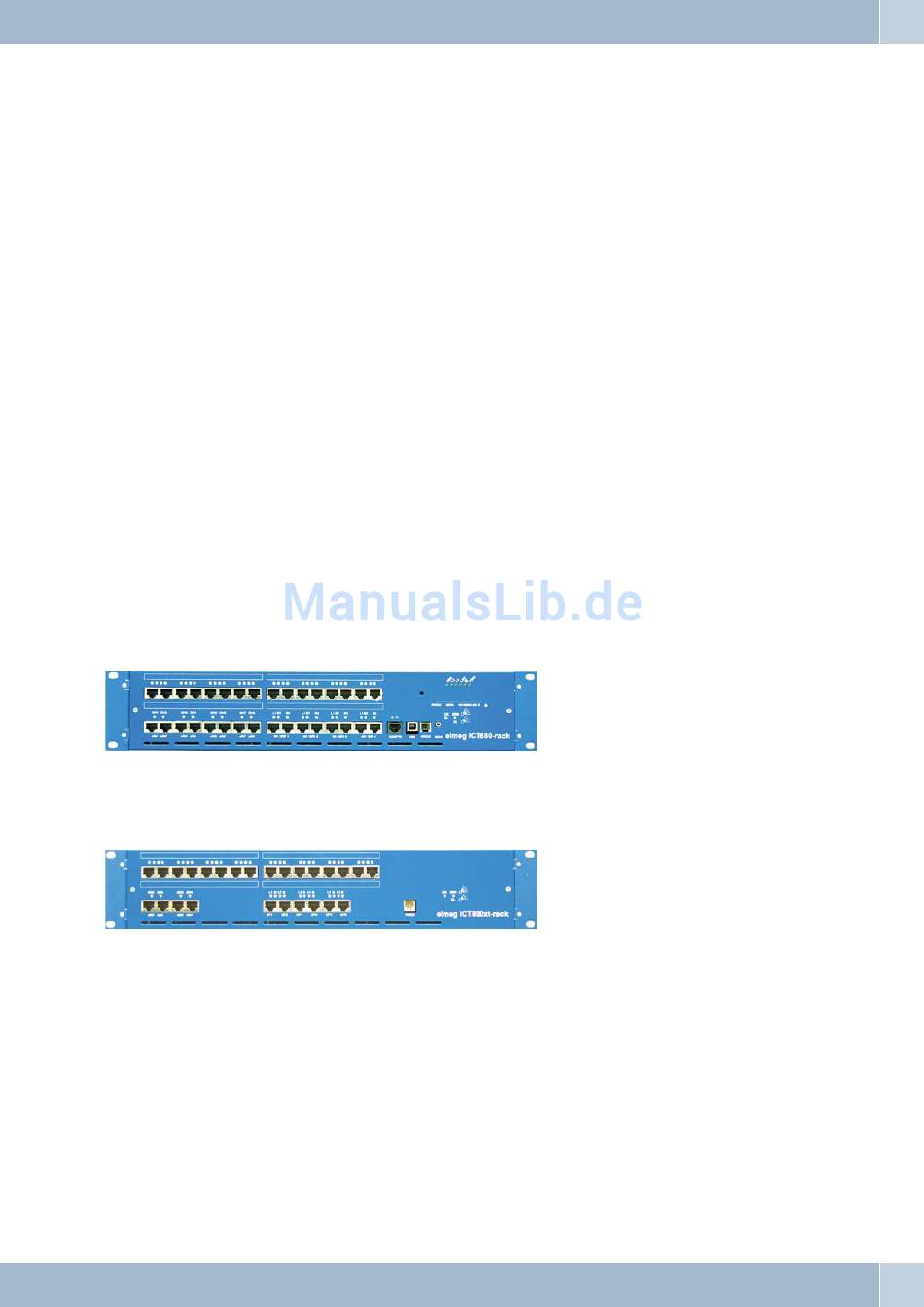

Das folgende Bild zeigt die Frontplatte der TK-Anlage elmeg ICT880-rack im Vollausbau.
Das folgende Bild zeigt die Frontplatte der TK-Anlage elmeg ICT880xt-rack im Vollausbau.
Die Frontplatten sind mit 6 Schrauben am Gerät verschraubt. 4 Schrauben in der Front und 2 Schrauben an der
Unterseite der Frontplatte.
Im »Zubehörset für Module rack« (nicht im Lieferumfang), befinden sich fertige Beschriftungsstreifen, die an den
vorgezeichneten Stellen auf die Frontplatte geklebt werden können.
9
