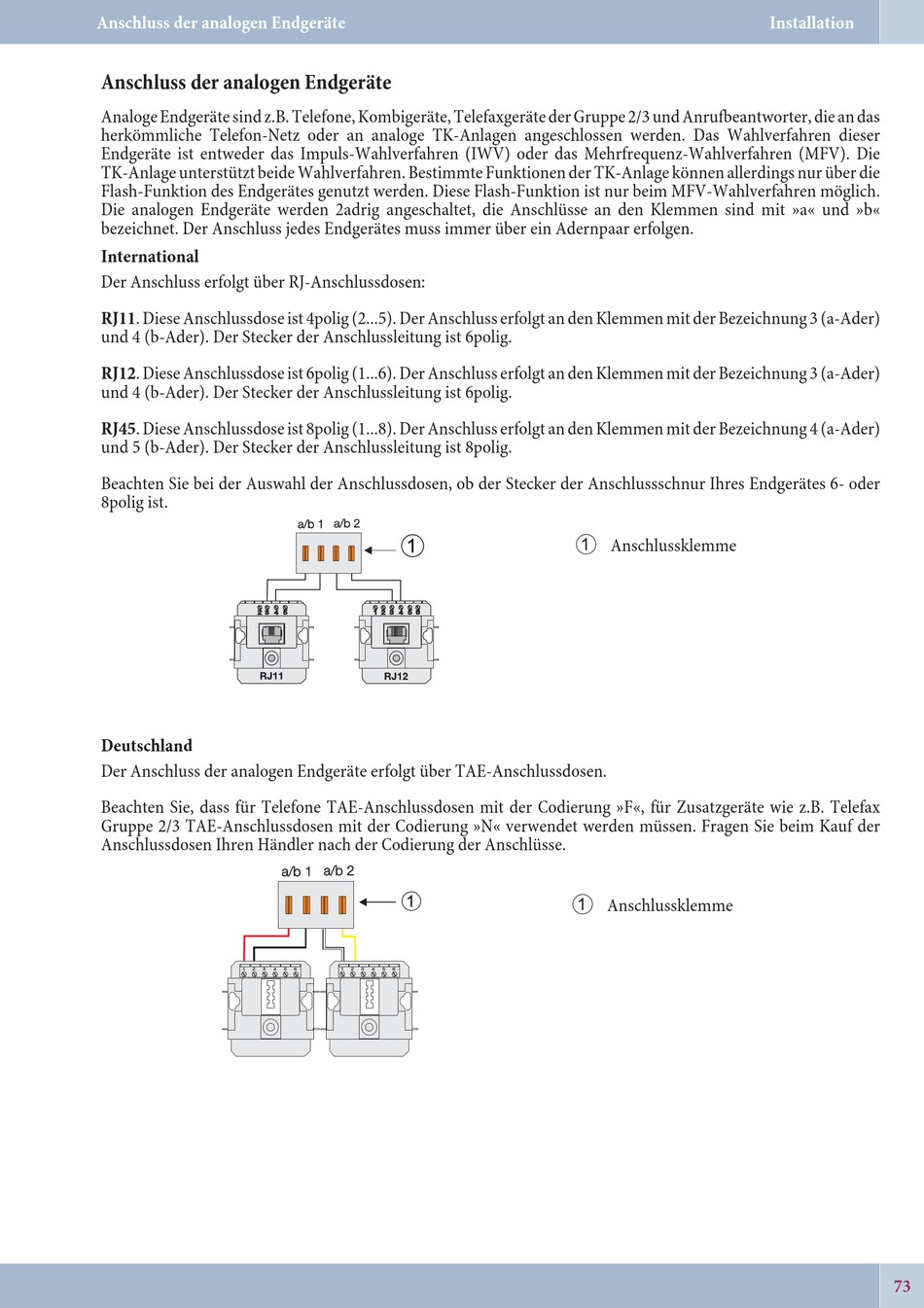

Anschluss der analogen Endgeräte
Anschluss der analogen Endgeräte
Analoge Endgeräte sind z.B. Telefone, Kombigeräte, Telefaxgeräte der Gruppe 2/3 und Anrufbeantworter, die an das
herkömmliche Telefon-Netz oder an analoge TK-Anlagen angeschlossen werden. Das Wahlverfahren dieser
Endgeräte ist entweder das Impuls-Wahlverfahren (IWV) oder das Mehrfrequenz-Wahlverfahren (MFV). Die
TK-Anlage unterstützt beide Wahlverfahren. Bestimmte Funktionen der TK-Anlage können allerdings nur über die
Flash-Funktion des Endgerätes genutzt werden. Diese Flash-Funktion ist nur beim MFV-Wahlverfahren möglich.
Die analogen Endgeräte werden 2adrig angeschaltet, die Anschlüsse an den Klemmen sind mit »a« und »b«
bezeichnet. Der Anschluss jedes Endgerätes muss immer über ein Adernpaar erfolgen.
International
Der Anschluss erfolgt über RJ-Anschlussdosen:
RJ11. Diese Anschlussdose ist 4polig (2...5). Der Anschluss erfolgt an den Klemmen mit der Bezeichnung 3 (a-Ader)
und 4 (b-Ader). Der Stecker der Anschlussleitung ist 6polig.
RJ12. Diese Anschlussdose ist 6polig (1...6). Der Anschluss erfolgt an den Klemmen mit der Bezeichnung 3 (a-Ader)
und 4 (b-Ader). Der Stecker der Anschlussleitung ist 6polig.
RJ45. Diese Anschlussdose ist 8polig (1...8). Der Anschluss erfolgt an den Klemmen mit der Bezeichnung 4 (a-Ader)
und 5 (b-Ader). Der Stecker der Anschlussleitung ist 8polig.
Beachten Sie bei der Auswahl der Anschlussdosen, ob der Stecker der Anschlussschnur Ihres Endgerätes 6- oder
8polig ist.
2 3 4 5
Deutschland
Der Anschluss der analogen Endgeräte erfolgt über TAE-Anschlussdosen.
Beachten Sie, dass für Telefone TAE-Anschlussdosen mit der Codierung »F«, für Zusatzgeräte wie z.B. Telefax
Gruppe 2/3 TAE-Anschlussdosen mit der Codierung »N« verwendet werden müssen. Fragen Sie beim Kauf der
Anschlussdosen Ihren Händler nach der Codierung der Anschlüsse.
2 3
1
1
1 2 3 4 5 6
1
5 6 1 2 3 4 5 6
4
1
Anschlussklemme
1
Anschlussklemme
Installation
73
