Installation
Abschlusswiderstände
Hinweis:
Auf dem Anschlussklemmenfeld der TK-Anlage sind in der Schalterstellung »ON« die Abschlusswiderstände ein-
geschaltet.
Beachten Sie bei Anschluss von TK-Anlagen, Modulen und Anschlussdosen ob die Anschlusswiderstände fest
eingesetzt, schaltbar oder nicht vorhanden sind. Lesen Sie die Beipackblätter in den Modulverpackungen.

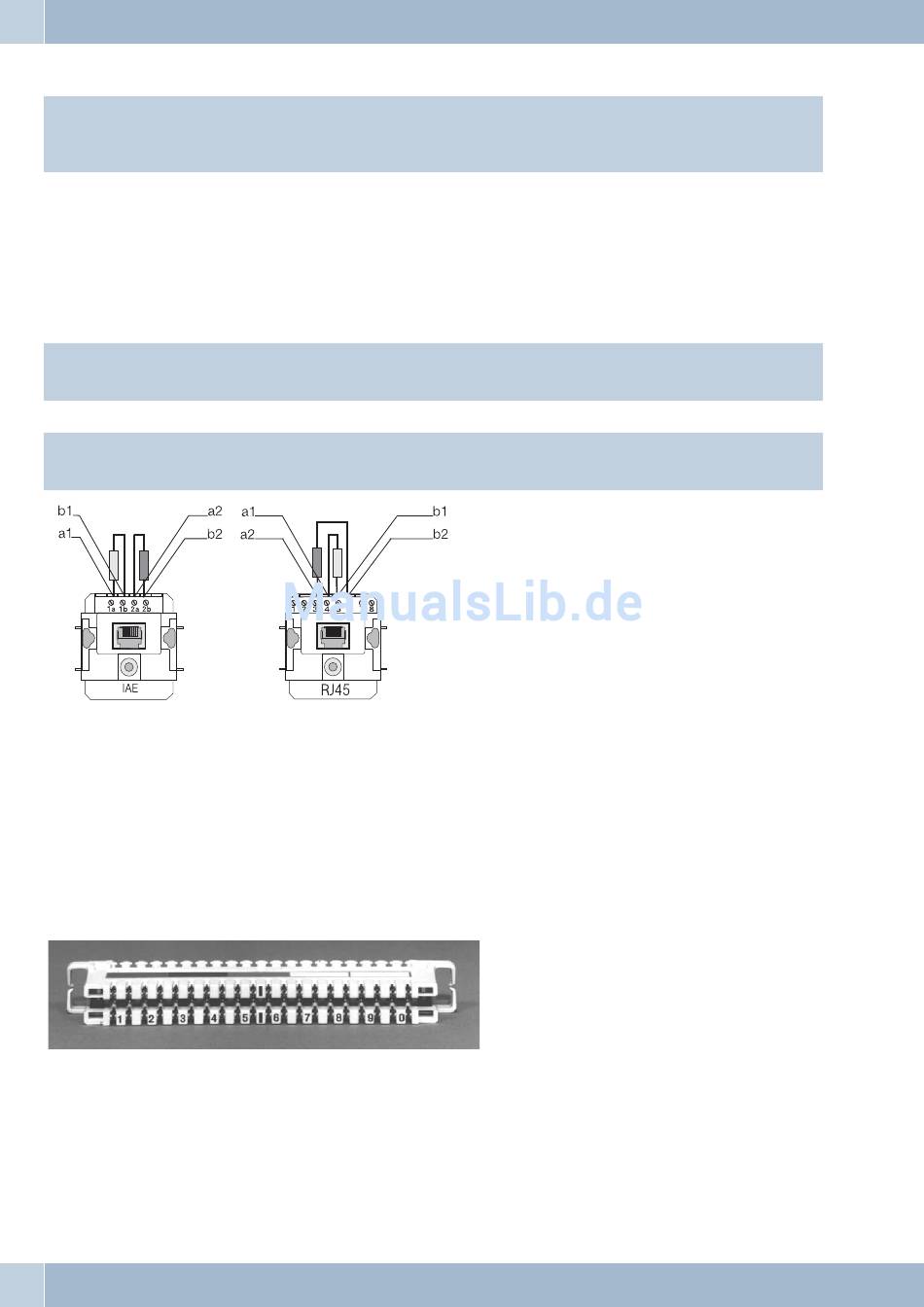

Mit den Abschlusswiderständen wird ein ISDN Bus (Punkt zu Mehrpunkt) oder eine Punkt zu Punkt Verbindung an
beiden Seiten abgeschlossen. Dabei werden die a- und b- Ader der beiden Adernpaare über 100 Ohm Widerstände
miteinander verbunden. Als Widerstände eignen sich 100 Ohm Widerstände 0,25 Watt. Sie werden wie im Bild
gezeigt mit den Leitungsadern angeschlossen. Im Handel sind auch fertige Abschlusswiderstände oder
ISDN-Adapter mit integrierten Abschlusswiderständen erhältlich .
Hinweis:
Abschlusswiderstände müssen immer in beiden Adernpaaren installiert sein.
Hinweis:
Beachten Sie die unterschiedliche Anschaltung an RJ45 UAE( und IAE-Anschlussdosen!
Schneidklemmen-Anschlüsse
Sie können zwischen der TK-Anlage und den ISDN-Dosen Ihrer Installation ein zusätzliches
Anschlussklemmenfeld (Unterverteilung oder Patchfeld mit Schneidklemmen-Anschlüssen z.B.LSA-Plus-Leiste)
einsetzen. Bei herkömmlichen Anschlussklemmen wird die Isolierung der Installationsleitung entfernt und die
Leitung unter die Anschlussleiste geklemmt oder geschraubt. Beim Schneidklemmen-Anschluss muss die
Isolierung der Installationsleitung nicht entfernt werden, da die Schneidklemmen die Isolierung durchschneiden
und so Kontakt zu den Adern herstellen. Für Arbeiten mit Schneidklemmen ist ein spezielles Anlegewerkzeug
notwendig.
Bitte beachten Sie dabei, dass Sie in jeder der LSA-Plus-Schneidklemmen nur eine Installationsader anschließen,
sonst ist die richtige Kontaktierung das Drahtes nicht gegeben.
70 70
Leitungs-Typen für die feste Verlegung
