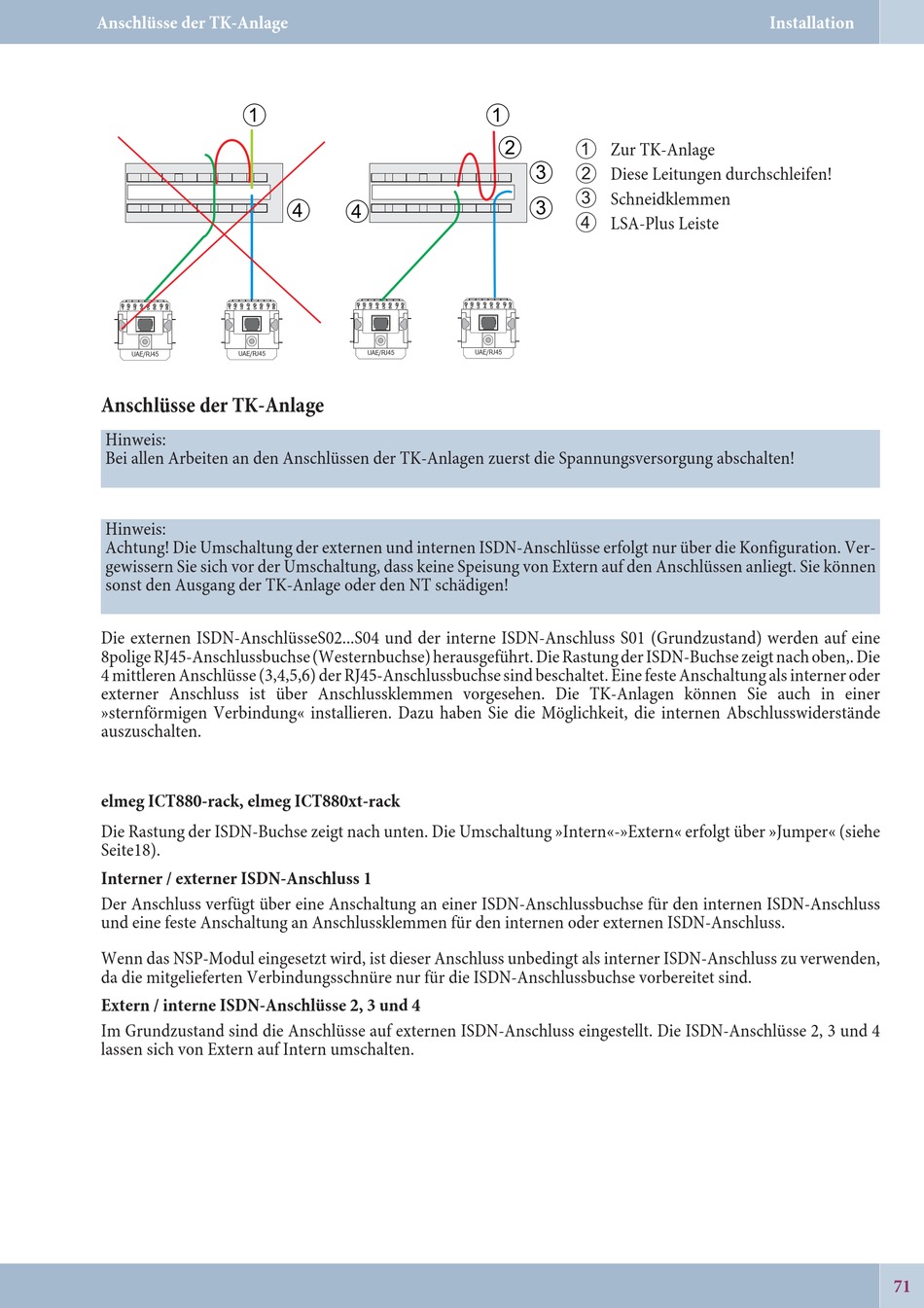

Anschlüsse der TK-Anlage
1
1 2
3 4 5 6
7
8
1 2
3 4 5 6
7
UAE/RJ45
UAE/RJ45
Anschlüsse der TK-Anlage
Hinweis:
Bei allen Arbeiten an den Anschlüssen der TK-Anlagen zuerst die Spannungsversorgung abschalten!
Hinweis:
Achtung! Die Umschaltung der externen und internen ISDN-Anschlüsse erfolgt nur über die Konfiguration. Ver-
gewissern Sie sich vor der Umschaltung, dass keine Speisung von Extern auf den Anschlüssen anliegt. Sie können
sonst den Ausgang der TK-Anlage oder den NT schädigen!
Die externen ISDN-AnschlüsseS02...S04 und der interne ISDN-Anschluss S01 (Grundzustand) werden auf eine
8polige RJ45-Anschlussbuchse (Westernbuchse) herausgeführt. Die Rastung der ISDN-Buchse zeigt nach oben,. Die
4 mittleren Anschlüsse (3,4,5,6) der RJ45-Anschlussbuchse sind beschaltet. Eine feste Anschaltung als interner oder
externer Anschluss ist über Anschlussklemmen vorgesehen. Die TK-Anlagen können Sie auch in einer
»sternförmigen Verbindung« installieren. Dazu haben Sie die Möglichkeit, die internen Abschlusswiderstände
auszuschalten.
elmeg ICT880-rack, elmeg ICT880xt-rack
Die Rastung der ISDN-Buchse zeigt nach unten. Die Umschaltung »Intern«-»Extern« erfolgt über »Jumper« (siehe
Seite18).
Interner / externer ISDN-Anschluss 1
Der Anschluss verfügt über eine Anschaltung an einer ISDN-Anschlussbuchse für den internen ISDN-Anschluss
und eine feste Anschaltung an Anschlussklemmen für den internen oder externen ISDN-Anschluss.
Wenn das NSP-Modul eingesetzt wird, ist dieser Anschluss unbedingt als interner ISDN-Anschluss zu verwenden,
da die mitgelieferten Verbindungsschnüre nur für die ISDN-Anschlussbuchse vorbereitet sind.
Extern / interne ISDN-Anschlüsse 2, 3 und 4
Im Grundzustand sind die Anschlüsse auf externen ISDN-Anschluss eingestellt. Die ISDN-Anschlüsse 2, 3 und 4
lassen sich von Extern auf Intern umschalten.
4 4
1 2
3 4 5 6
7
8
8
UAE/RJ45
1
2
1
Zur TK-Anlage
3
2
Diese Leitungen durchschleifen!
3
3
Schneidklemmen
4
LSA-Plus Leiste
1 2
3 4 5 6
7
8
UAE/RJ45
Installation
71
