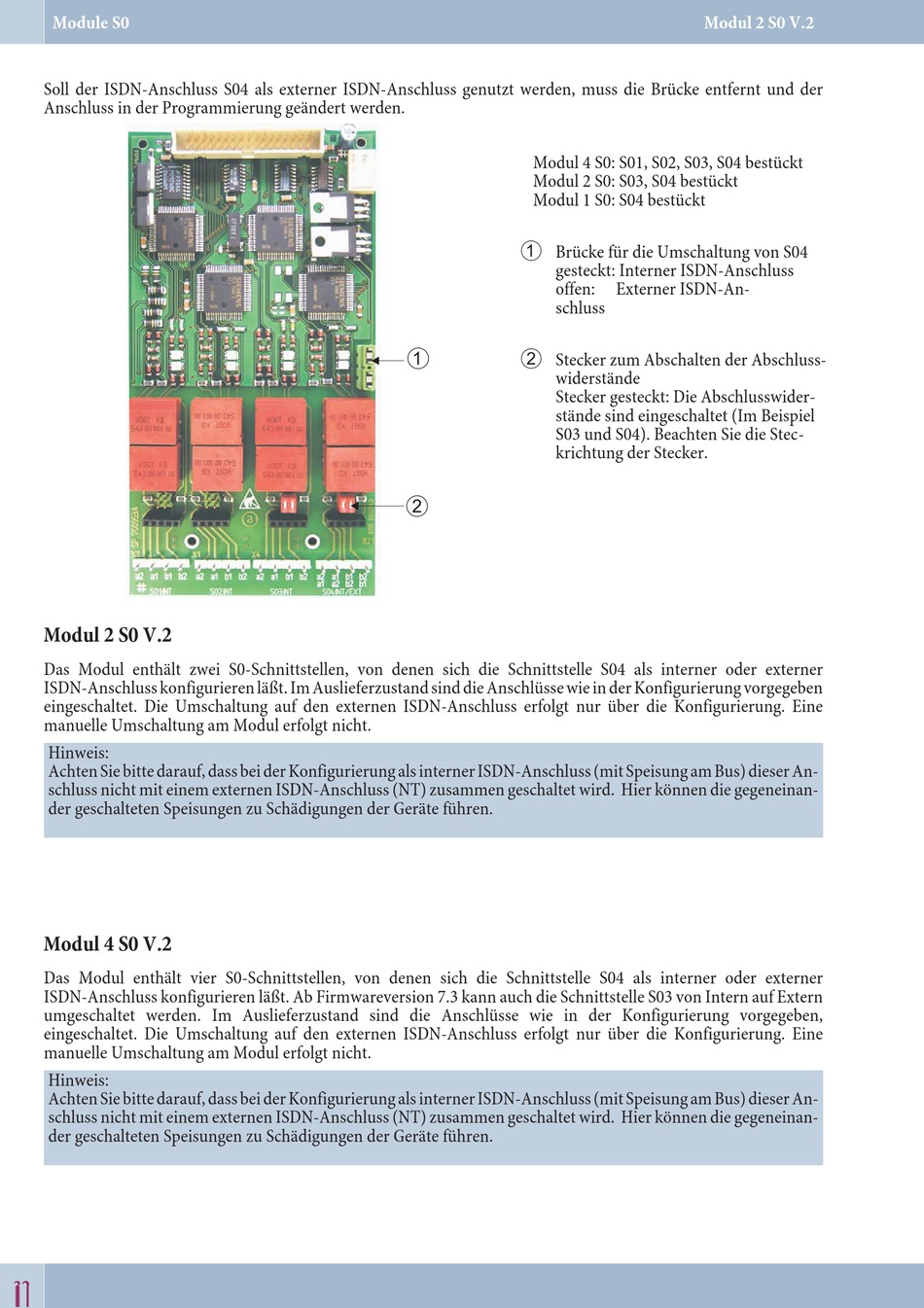

Module S0
Soll der ISDN-Anschluss S04 als externer ISDN-Anschluss genutzt werden, muss die Brücke entfernt und der
Anschluss in der Programmierung geändert werden.
Modul 2 S0 V.2
Das Modul enthält zwei S0-Schnittstellen, von denen sich die Schnittstelle S04 als interner oder externer
ISDN-Anschluss konfigurieren läßt. Im Auslieferzustand sind die Anschlüsse wie in der Konfigurierung vorgegeben
eingeschaltet. Die Umschaltung auf den externen ISDN-Anschluss erfolgt nur über die Konfigurierung. Eine
manuelle Umschaltung am Modul erfolgt nicht.
Hinweis:
Achten Sie bitte darauf, dass bei der Konfigurierung als interner ISDN-Anschluss (mit Speisung am Bus) dieser An-
schluss nicht mit einem externen ISDN-Anschluss (NT) zusammen geschaltet wird. Hier können die gegeneinan-
der geschalteten Speisungen zu Schädigungen der Geräte führen.
Modul 4 S0 V.2
Das Modul enthält vier S0-Schnittstellen, von denen sich die Schnittstelle S04 als interner oder externer
ISDN-Anschluss konfigurieren läßt. Ab Firmwareversion 7.3 kann auch die Schnittstelle S03 von Intern auf Extern
umgeschaltet werden. Im Auslieferzustand sind die Anschlüsse wie in der Konfigurierung vorgegeben,
eingeschaltet. Die Umschaltung auf den externen ISDN-Anschluss erfolgt nur über die Konfigurierung. Eine
manuelle Umschaltung am Modul erfolgt nicht.
Hinweis:
Achten Sie bitte darauf, dass bei der Konfigurierung als interner ISDN-Anschluss (mit Speisung am Bus) dieser An-
schluss nicht mit einem externen ISDN-Anschluss (NT) zusammen geschaltet wird. Hier können die gegeneinan-
der geschalteten Speisungen zu Schädigungen der Geräte führen.
32 32
Modul 4 S0: S01, S02, S03, S04 bestückt
Modul 2 S0: S03, S04 bestückt
Modul 1 S0: S04 bestückt
1
Brücke für die Umschaltung von S04
gesteckt: Interner ISDN-Anschluss
offen:
schluss
1
2
Stecker zum Abschalten der Abschluss-
widerstände
Stecker gesteckt: Die Abschlusswider-
stände sind eingeschaltet (Im Beispiel
S03 und S04). Beachten Sie die Stec-
krichtung der Stecker.
2
Modul 2 S0 V.2
Externer ISDN-An-
