Anschlussbuchsen

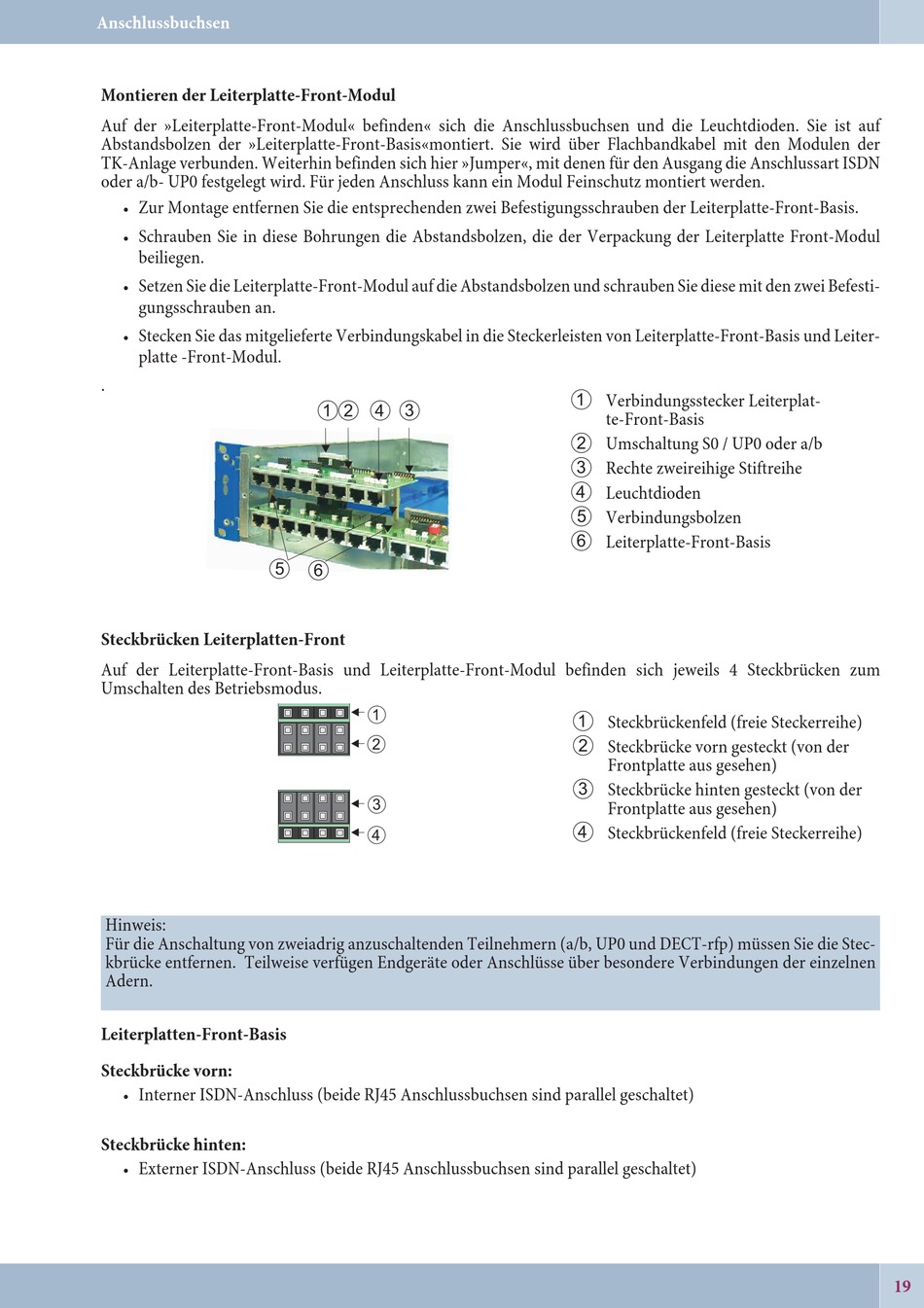

Montieren der Leiterplatte-Front-Modul
Auf der »Leiterplatte-Front-Modul« befinden« sich die Anschlussbuchsen und die Leuchtdioden. Sie ist auf
Abstandsbolzen der »Leiterplatte-Front-Basis«montiert. Sie wird über Flachbandkabel mit den Modulen der
TK-Anlage verbunden. Weiterhin befinden sich hier »Jumper«, mit denen für den Ausgang die Anschlussart ISDN
oder a/b- UP0 festgelegt wird. Für jeden Anschluss kann ein Modul Feinschutz montiert werden.
Zur Montage entfernen Sie die entsprechenden zwei Befestigungsschrauben der Leiterplatte-Front-Basis.
•
Schrauben Sie in diese Bohrungen die Abstandsbolzen, die der Verpackung der Leiterplatte Front-Modul
•
beiliegen.
Setzen Sie die Leiterplatte-Front-Modul auf die Abstandsbolzen und schrauben Sie diese mit den zwei Befesti-
•
gungsschrauben an.
Stecken Sie das mitgelieferte Verbindungskabel in die Steckerleisten von Leiterplatte-Front-Basis und Leiter-
•
platte -Front-Modul.
.
5 6
Steckbrücken Leiterplatten-Front
Auf der Leiterplatte-Front-Basis und Leiterplatte-Front-Modul befinden sich jeweils 4 Steckbrücken zum
Umschalten des Betriebsmodus.
Hinweis:
Für die Anschaltung von zweiadrig anzuschaltenden Teilnehmern (a/b, UP0 und DECT-rfp) müssen Sie die Stec-
kbrücke entfernen. Teilweise verfügen Endgeräte oder Anschlüsse über besondere Verbindungen der einzelnen
Adern.
Leiterplatten-Front-Basis
Steckbrücke vorn:
Interner ISDN-Anschluss (beide RJ45 Anschlussbuchsen sind parallel geschaltet)
•
Steckbrücke hinten:
Externer ISDN-Anschluss (beide RJ45 Anschlussbuchsen sind parallel geschaltet)
•
12 4 3
1
2
3
4
1
Verbindungsstecker Leiterplat-
te-Front-Basis
2
Umschaltung S0 / UP0 oder a/b
3
Rechte zweireihige Stiftreihe
4
Leuchtdioden
5
Verbindungsbolzen
6
Leiterplatte-Front-Basis
1
Steckbrückenfeld (freie Steckerreihe)
2
Steckbrücke vorn gesteckt (von der
Frontplatte aus gesehen)
3
Steckbrücke hinten gesteckt (von der
Frontplatte aus gesehen)
4
Steckbrückenfeld (freie Steckerreihe)
