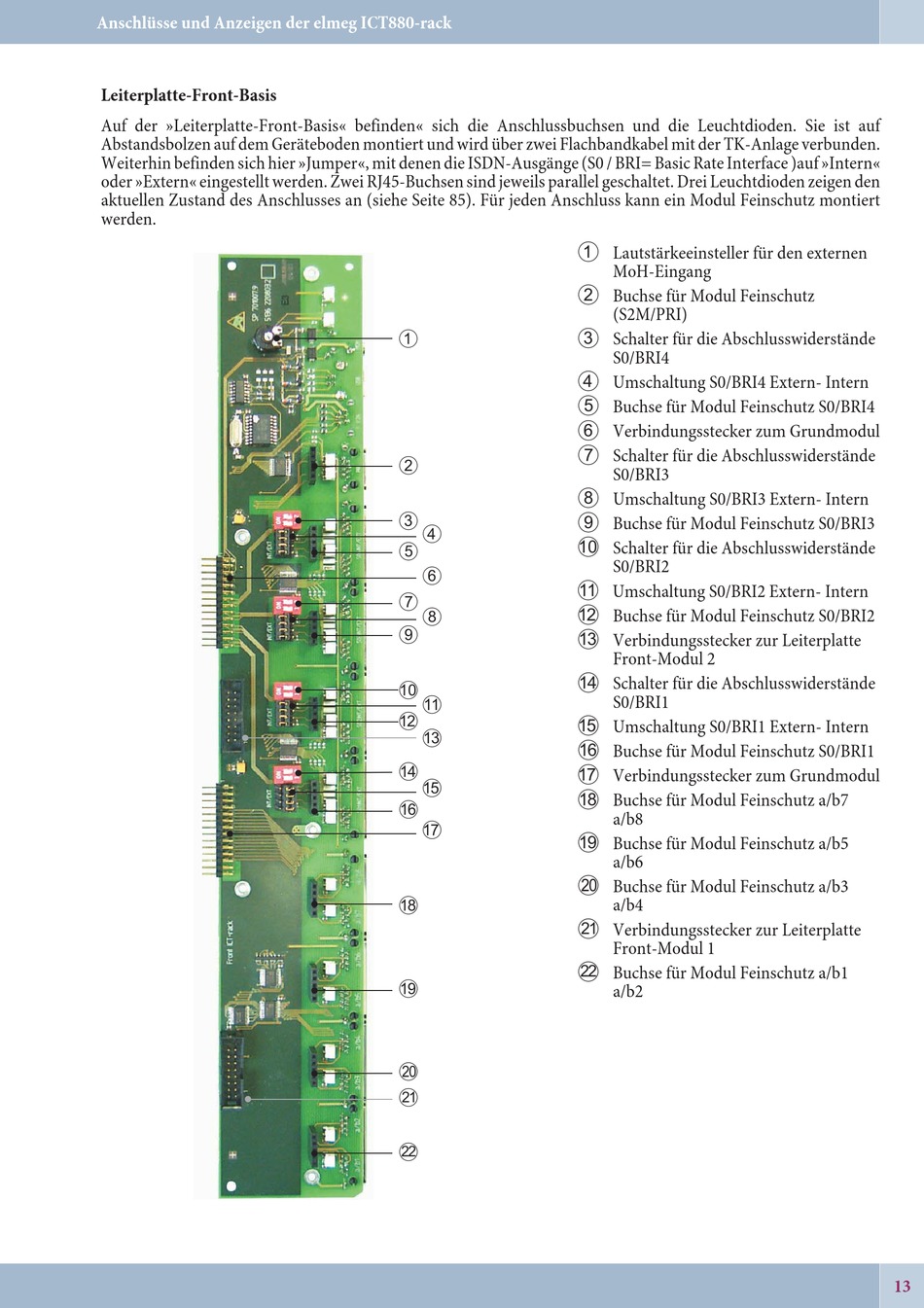

Anschlüsse und Anzeigen der elmeg ICT880-rack
Leiterplatte-Front-Basis
Auf der »Leiterplatte-Front-Basis« befinden« sich die Anschlussbuchsen und die Leuchtdioden. Sie ist auf
Abstandsbolzen auf dem Geräteboden montiert und wird über zwei Flachbandkabel mit der TK-Anlage verbunden.
Weiterhin befinden sich hier »Jumper«, mit denen die ISDN-Ausgänge (S0 / BRI= Basic Rate Interface )auf »Intern«
oder »Extern« eingestellt werden. Zwei RJ45-Buchsen sind jeweils parallel geschaltet. Drei Leuchtdioden zeigen den
aktuellen Zustand des Anschlusses an (siehe Seite 85). Für jeden Anschluss kann ein Modul Feinschutz montiert
werden.
1
2
3 4
5
6
7
8
9
0
?
°
§
$
%
&
/
(
)
=
Q
W
1
Lautstärkeeinsteller für den externen
MoH-Eingang
2
Buchse für Modul Feinschutz
(S2M/PRI)
3
Schalter für die Abschlusswiderstände
S0/BRI4
4
Umschaltung S0/BRI4 Extern- Intern
5
Buchse für Modul Feinschutz S0/BRI4
6
Verbindungsstecker zum Grundmodul
7
Schalter für die Abschlusswiderstände
S0/BRI3
8
Umschaltung S0/BRI3 Extern- Intern
9
Buchse für Modul Feinschutz S0/BRI3
0
Schalter für die Abschlusswiderstände
S0/BRI2
ß
Umschaltung S0/BRI2 Extern- Intern
°
Buchse für Modul Feinschutz S0/BRI2
§
Verbindungsstecker zur Leiterplatte
Front-Modul 2
$
Schalter für die Abschlusswiderstände
S0/BRI1
%
Umschaltung S0/BRI1 Extern- Intern
&
Buchse für Modul Feinschutz S0/BRI1
/
Verbindungsstecker zum Grundmodul
(
Buchse für Modul Feinschutz a/b7
a/b8
)
Buchse für Modul Feinschutz a/b5
a/b6
=
Buchse für Modul Feinschutz a/b3
a/b4
Q
Verbindungsstecker zur Leiterplatte
Front-Modul 1
W
Buchse für Modul Feinschutz a/b1
a/b2
