Funkwerk elmeg ICT Montageanleitung Seite 34

Module der TK-Anlage

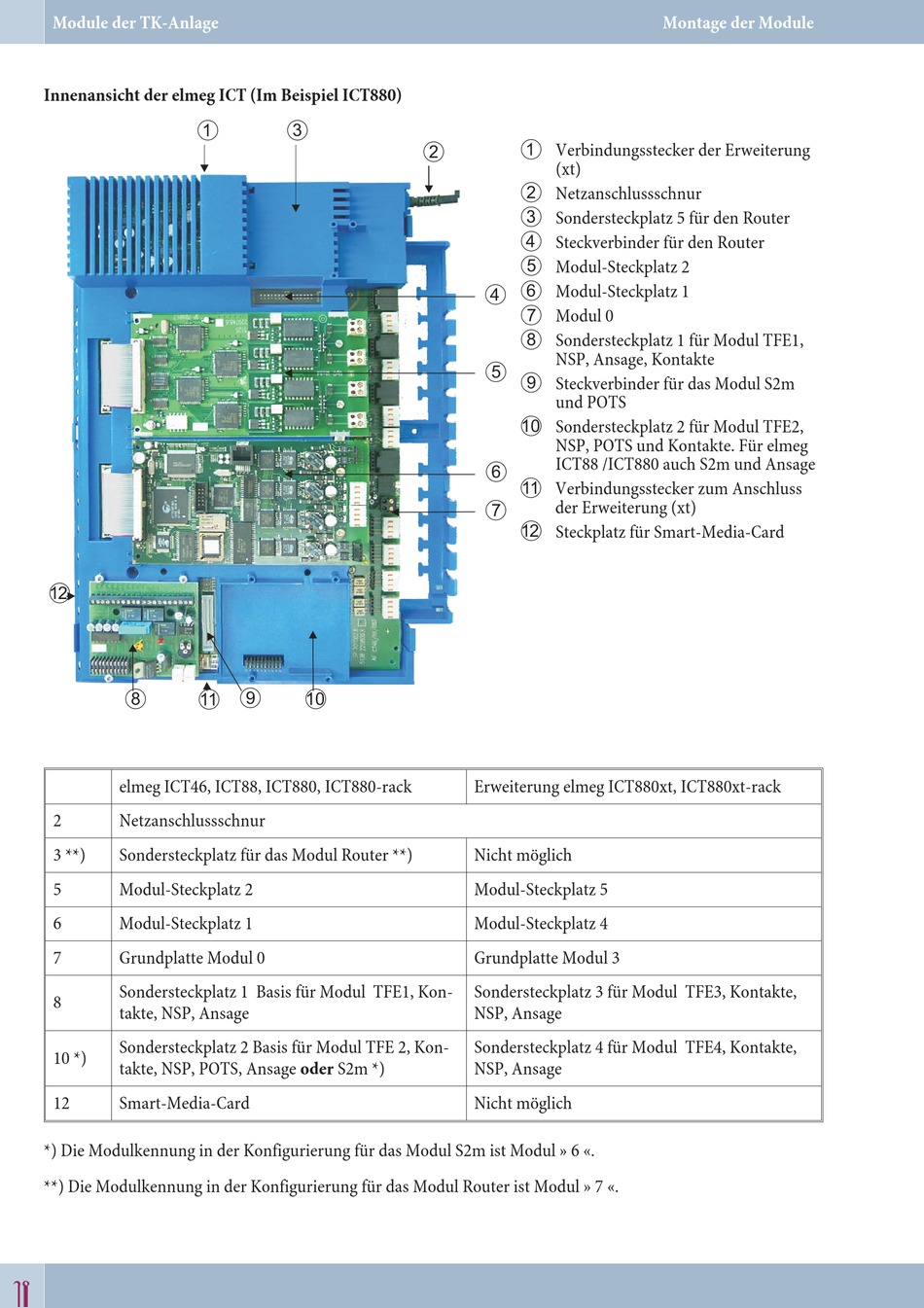

Innenansicht der elmeg ICT (Im Beispiel ICT880)
°
8
elmeg ICT46, ICT88, ICT880, ICT880-rack
2 Netzanschlussschnur
3 **) Sondersteckplatz für das Modul Router **)
5 Modul-Steckplatz 2
6 Modul-Steckplatz 1
7 Grundplatte Modul 0
Sondersteckplatz 1 Basis für Modul TFE1, Kon-
8
takte, NSP, Ansage
Sondersteckplatz 2 Basis für Modul TFE 2, Kon-
10 *)
takte, NSP, POTS, Ansage oder S2m *)
12 Smart-Media-Card
*) Die Modulkennung in der Konfigurierung für das Modul S2m ist Modul » 6 «.
**) Die Modulkennung in der Konfigurierung für das Modul Router ist Modul » 7 «.
28 28
1 3
9
? 0
1
2
Verbindungsstecker der Erweiterung
(xt)
2
Netzanschlussschnur
3
Sondersteckplatz 5 für den Router
4
Steckverbinder für den Router
5
Modul-Steckplatz 2
6
4
Modul-Steckplatz 1
7
Modul 0
8
Sondersteckplatz 1 für Modul TFE1,
NSP, Ansage, Kontakte
5
9
Steckverbinder für das Modul S2m
und POTS
0
Sondersteckplatz 2 für Modul TFE2,
NSP, POTS und Kontakte. Für elmeg
6
ICT88 /ICT880 auch S2m und Ansage
ß
Verbindungsstecker zum Anschluss
7
der Erweiterung (xt)
°
Steckplatz für Smart-Media-Card
Erweiterung elmeg ICT880xt, ICT880xt-rack
Nicht möglich
Modul-Steckplatz 5
Modul-Steckplatz 4
Grundplatte Modul 3
Sondersteckplatz 3 für Modul TFE3, Kontakte,
NSP, Ansage
Sondersteckplatz 4 für Modul TFE4, Kontakte,
NSP, Ansage
Nicht möglich
Montage der Module
