Montage der Module DSP
Schaltkontakt zur externen Relais-Ansteuerung
Mit diesem Beispiel soll Ihnen gezeigt werden, wie Sie über Ihre TK-Anlage auch Licht- und Gerätesteuerungen
bewirken können. Wird die Ansteuerung an das 230 V~ Netz angeschlossen, beachten Sie bitte, dass die Installation
des Elektroanschlusses für die Zusatzgeräte durch eine konzessionierte Elektrofachkraft durchgeführt werden
muss, um die Gefährdung von Personen und Sachen auszuschließen!

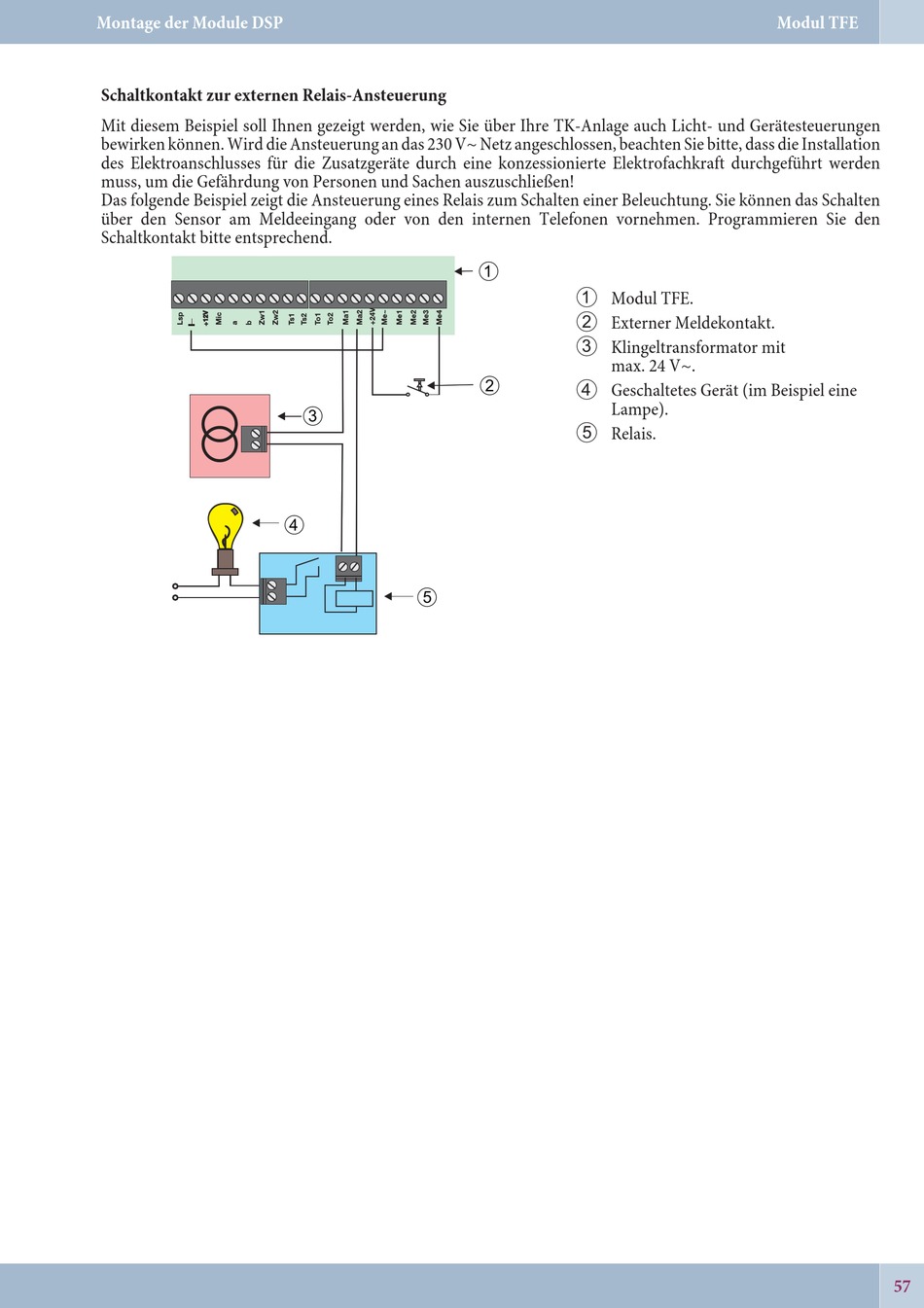

Das folgende Beispiel zeigt die Ansteuerung eines Relais zum Schalten einer Beleuchtung. Sie können das Schalten
über den Sensor am Meldeeingang oder von den internen Telefonen vornehmen. Programmieren Sie den
Schaltkontakt bitte entsprechend.
3
4
5
1
1
Modul TFE.
2
Externer Meldekontakt.
3
Klingeltransformator mit
max. 24 V~.
2
4
Geschaltetes Gerät (im Beispiel eine
Lampe).
5
Relais.
Modul TFE
