elmeg DECT repeater II

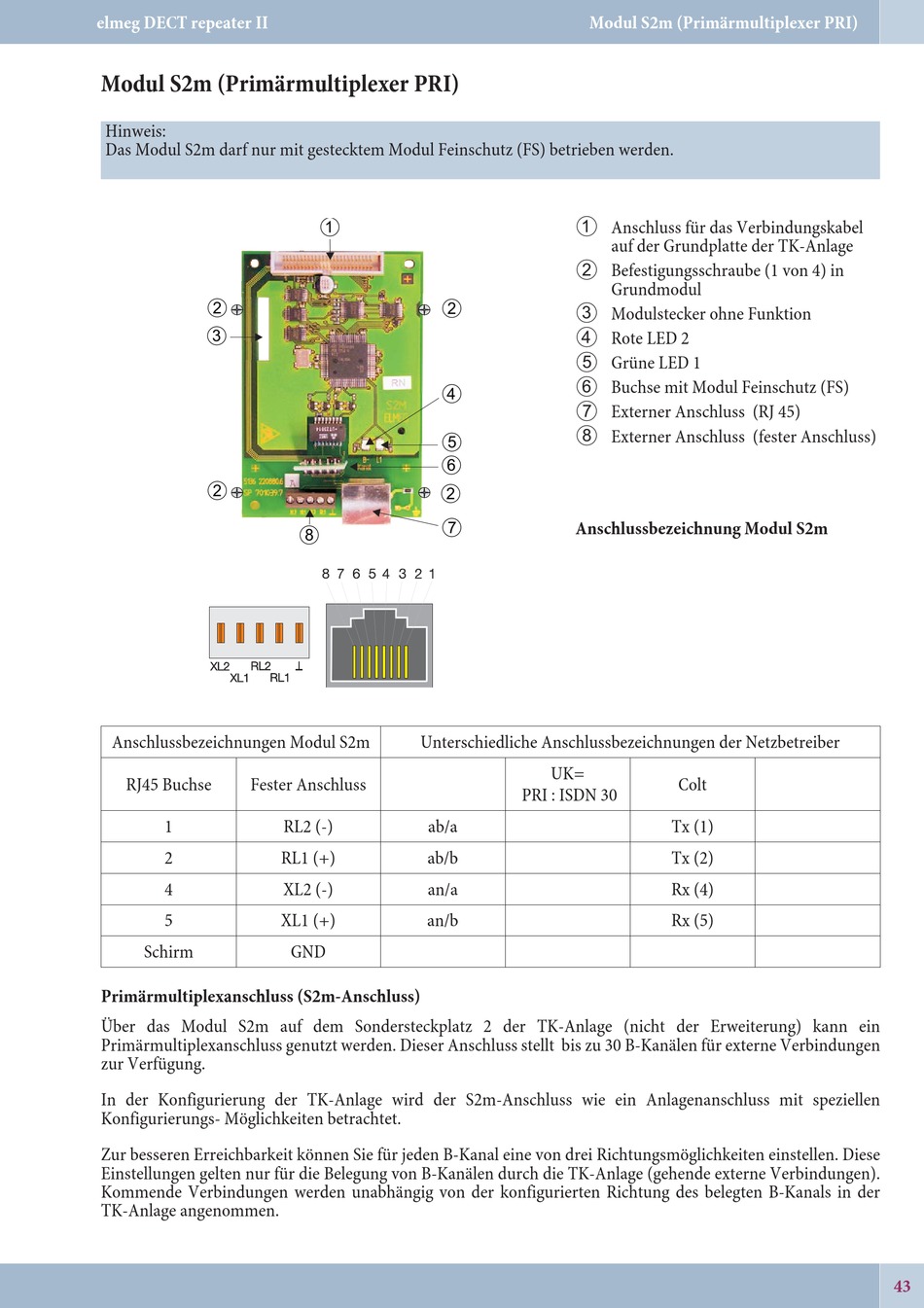

Modul S2m (Primärmultiplexer PRI)
Hinweis:
Das Modul S2m darf nur mit gestecktem Modul Feinschutz (FS) betrieben werden.
2
3
2
Anschlussbezeichnungen Modul S2m
RJ45 Buchse
Fester Anschluss
1
2
4
5
Schirm
Primärmultiplexanschluss (S2m-Anschluss)
Über das Modul S2m auf dem Sondersteckplatz 2 der TK-Anlage (nicht der Erweiterung) kann ein
Primärmultiplexanschluss genutzt werden. Dieser Anschluss stellt bis zu 30 B-Kanälen für externe Verbindungen
zur Verfügung.
In der Konfigurierung der TK-Anlage wird der S2m-Anschluss wie ein Anlagenanschluss mit speziellen
Konfigurierungs- Möglichkeiten betrachtet.
Zur besseren Erreichbarkeit können Sie für jeden B-Kanal eine von drei Richtungsmöglichkeiten einstellen. Diese
Einstellungen gelten nur für die Belegung von B-Kanälen durch die TK-Anlage (gehende externe Verbindungen).
Kommende Verbindungen werden unabhängig von der konfigurierten Richtung des belegten B-Kanals in der
TK-Anlage angenommen.
1
2
4
5
6
2
7
8
Unterschiedliche Anschlussbezeichnungen der Netzbetreiber
RL2 (-)
ab/a
RL1 (+)
ab/b
XL2 (-)
an/a
XL1 (+)
an/b
GND
Modul S2m (Primärmultiplexer PRI)
1
Anschluss für das Verbindungskabel
auf der Grundplatte der TK-Anlage
2
Befestigungsschraube (1 von 4) in
Grundmodul
3
Modulstecker ohne Funktion
4
Rote LED 2
5
Grüne LED 1
6
Buchse mit Modul Feinschutz (FS)
7
Externer Anschluss (RJ 45)
8
Externer Anschluss (fester Anschluss)
Anschlussbezeichnung Modul S2m
UK=
Colt
PRI : ISDN 30
Tx (1)
Tx (2)
Rx (4)
Rx (5)
43
