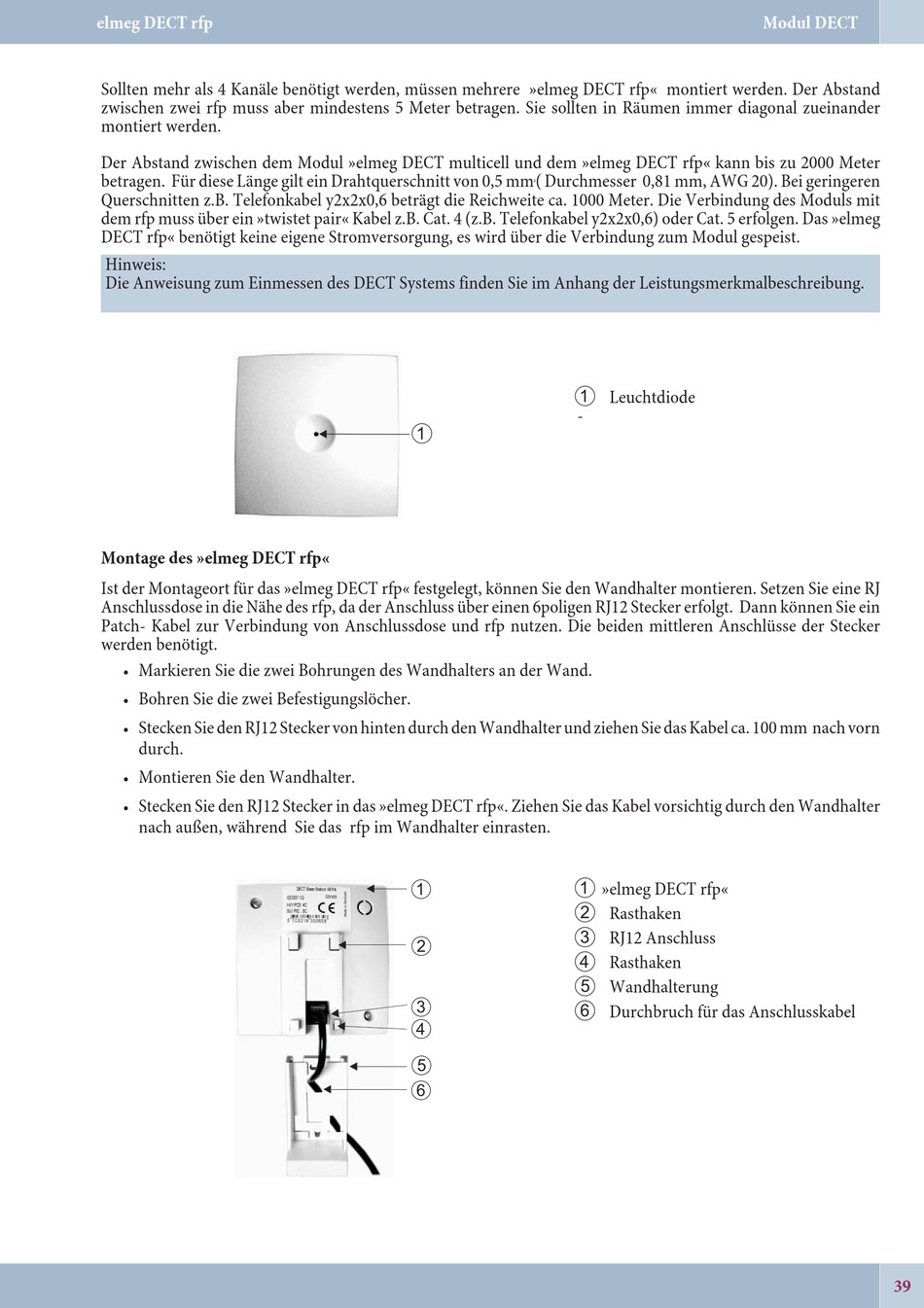

elmeg DECT rfp
Sollten mehr als 4 Kanäle benötigt werden, müssen mehrere »elmeg DECT rfp« montiert werden. Der Abstand
zwischen zwei rfp muss aber mindestens 5 Meter betragen. Sie sollten in Räumen immer diagonal zueinander
montiert werden.
Der Abstand zwischen dem Modul »elmeg DECT multicell und dem »elmeg DECT rfp« kann bis zu 2000 Meter
betragen. Für diese Länge gilt ein Drahtquerschnitt von 0,5 mm
Querschnitten z.B. Telefonkabel y2x2x0,6 beträgt die Reichweite ca. 1000 Meter. Die Verbindung des Moduls mit
dem rfp muss über ein »twistet pair« Kabel z.B. Cat. 4 (z.B. Telefonkabel y2x2x0,6) oder Cat. 5 erfolgen. Das »elmeg
DECT rfp« benötigt keine eigene Stromversorgung, es wird über die Verbindung zum Modul gespeist.
Hinweis:
Die Anweisung zum Einmessen des DECT Systems finden Sie im Anhang der Leistungsmerkmalbeschreibung.
Montage des »elmeg DECT rfp«
Ist der Montageort für das »elmeg DECT rfp« festgelegt, können Sie den Wandhalter montieren. Setzen Sie eine RJ
Anschlussdose in die Nähe des rfp, da der Anschluss über einen 6poligen RJ12 Stecker erfolgt. Dann können Sie ein
Patch- Kabel zur Verbindung von Anschlussdose und rfp nutzen. Die beiden mittleren Anschlüsse der Stecker
werden benötigt.
Markieren Sie die zwei Bohrungen des Wandhalters an der Wand.
•
Bohren Sie die zwei Befestigungslöcher.
•
Stecken Sie den RJ12 Stecker von hinten durch den Wandhalter und ziehen Sie das Kabel ca. 100 mm nach vorn
•
durch.
Montieren Sie den Wandhalter.
•
Stecken Sie den RJ12 Stecker in das »elmeg DECT rfp«. Ziehen Sie das Kabel vorsichtig durch den Wandhalter
•
nach außen, während Sie das rfp im Wandhalter einrasten.
( Durchmesser 0,81 mm, AWG 20). Bei geringeren
2
1
-
1
1
1
2
3
2
4
5
3
6
4
5
6
Modul DECT
Leuchtdiode
»elmeg DECT rfp«
Rasthaken
RJ12 Anschluss
Rasthaken
Wandhalterung
Durchbruch für das Anschlusskabel
39
