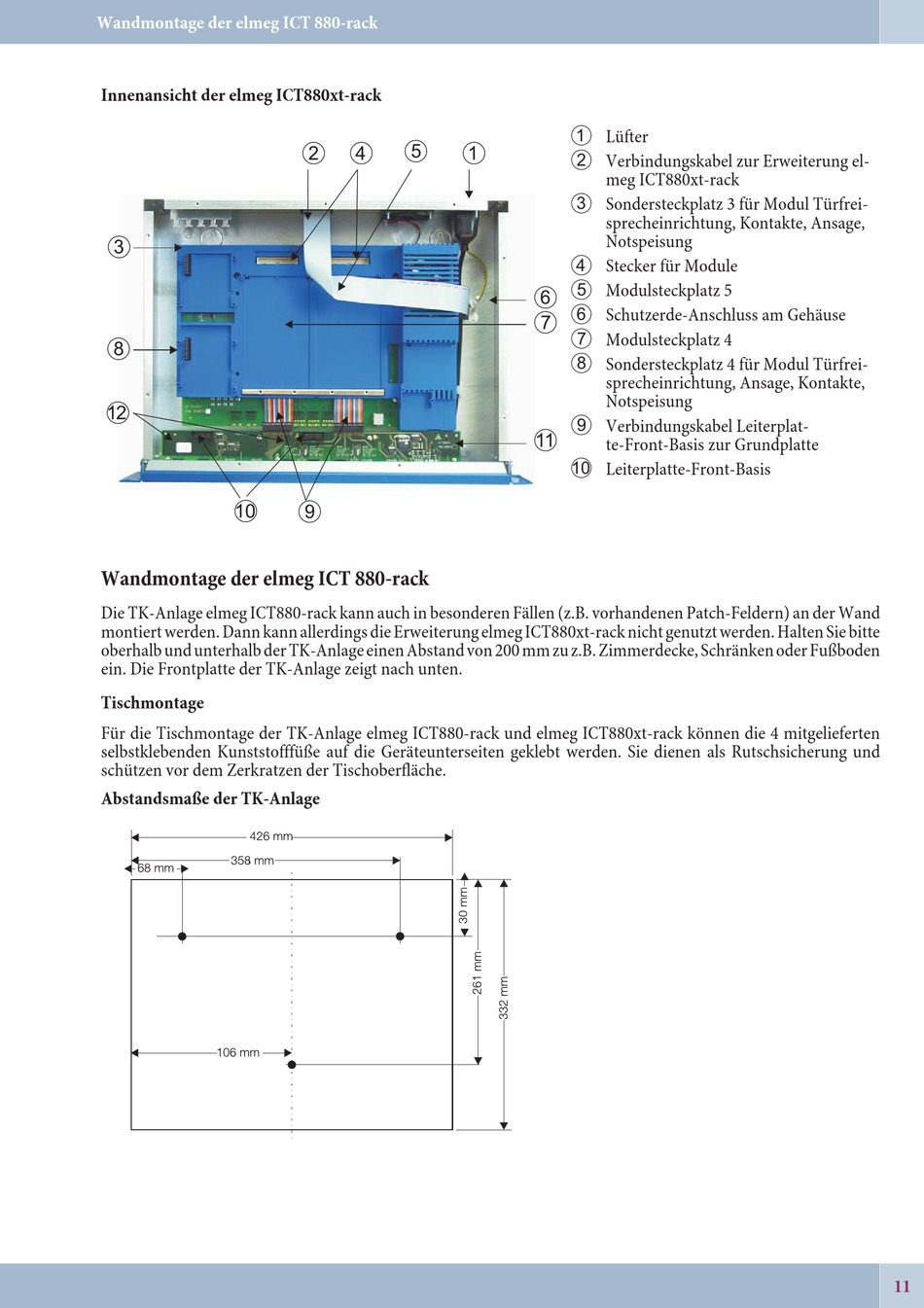

Wandmontage der elmeg ICT 880-rack
Innenansicht der elmeg ICT880xt-rack
3
8
°
0
Wandmontage der elmeg ICT 880-rack
Die TK-Anlage elmeg ICT880-rack kann auch in besonderen Fällen (z.B. vorhandenen Patch-Feldern) an der Wand
montiert werden. Dann kann allerdings die Erweiterung elmeg ICT880xt-rack nicht genutzt werden. Halten Sie bitte
oberhalb und unterhalb der TK-Anlage einen Abstand von 200 mm zu z.B. Zimmerdecke, Schränken oder Fußboden
ein. Die Frontplatte der TK-Anlage zeigt nach unten.
Tischmontage
Für die Tischmontage der TK-Anlage elmeg ICT880-rack und elmeg ICT880xt-rack können die 4 mitgelieferten
selbstklebenden Kunststofffüße auf die Geräteunterseiten geklebt werden. Sie dienen als Rutschsicherung und
schützen vor dem Zerkratzen der Tischoberfläche.
Abstandsmaße der TK-Anlage
4 5
2
1
9
1
Lüfter
2
Verbindungskabel zur Erweiterung el-
meg ICT880xt-rack
3
Sondersteckplatz 3 für Modul Türfrei-
sprecheinrichtung, Kontakte, Ansage,
Notspeisung
4
Stecker für Module
5
6
Modulsteckplatz 5
6
7
Schutzerde-Anschluss am Gehäuse
7
Modulsteckplatz 4
8
Sondersteckplatz 4 für Modul Türfrei-
sprecheinrichtung, Ansage, Kontakte,
Notspeisung
9
Verbindungskabel Leiterplat-
?
te-Front-Basis zur Grundplatte
0
Leiterplatte-Front-Basis
11
