Module

Montage der Module

Die Module sind bereits in der TK-Anlage berücksichtigt. Wird vor der ersten Inbetriebnahme ein Modul montiert, werden die Rufnum-
mern automatisch den Anschlüssen zugeordnet.
Verschiedene Module können für die TK-Anlagen genutzt werden. Sichern Sie zuerst die Anlagendaten, setzen Sie die TK-Anlage anschlie-
ßend in die Grundeinstellung zurück (Telefonprozedur »999«. Schalten Sie die TK-Anlage aus, montieren Sie die Module und nehmen Sie
die TK-Anlage wieder in Betrieb.
Trennen Sie alle Netz-, analogen-, TFE- und ISDN-Anschlüsse von der TK-Anlage. Achtung! Sie könnten elektrosta-
tisch aufgeladen sein. Bevor Sie die TK-Anlage öffnen, müssen Sie sich durch Berühren eines leitend mit »Erde« ver-
bundenen Gegenstandes (z.B. Wasserleitung) entladen.
Beachten Sie, dass in den TK-Anlagen auf jeden vorhandenen Steckplatz nur ein Modul gesteckt werden kann:
Steckplatz 2 = Modul elmeg M 1 POTS oder Modul elmeg M 2 a/b.

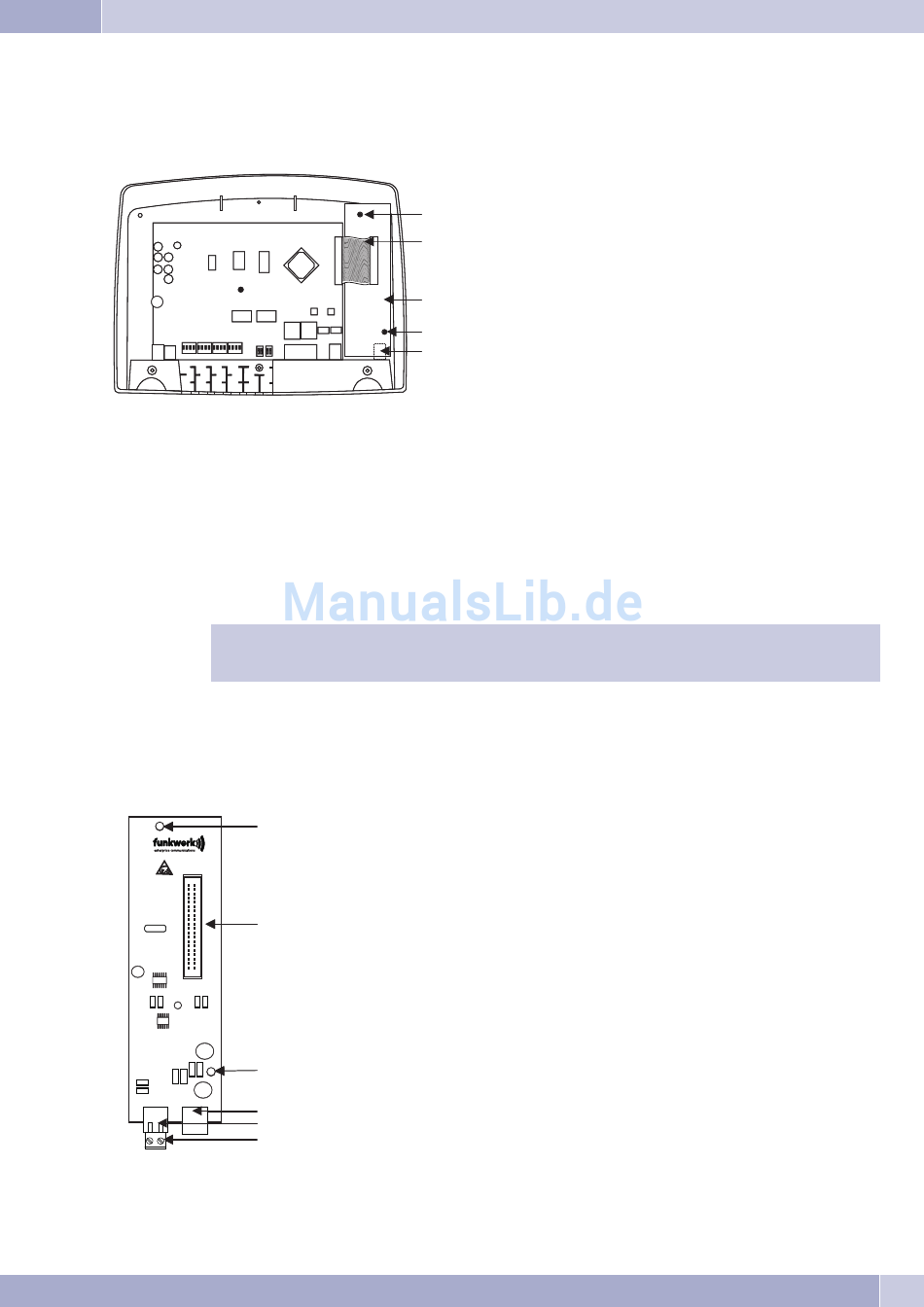

Montage des Moduls elmeg M 1 POTS

1
1
POTS Modul
POTS Modul
2 2
3 3
4 4
5 5
6
6
Die Verbindung zur TK-Anlage erfolgt über das mitgelieferte Flachbandkabel. Der Externe analoge Anschluss und der Anschluss der Funk-
tionserde erfolgt über die Anschlüsse auf dem Modul. Dazu müssen die zwei markierten Durchbrüche im Gehäuse der TK-Anlage herausge-
1 - Befestigungsschraube für das Modul
2 - Verbindungskabel zu den Modulen
3 - Modul elmeg M2 a/b oder Modul elmeg M2 POTS
1 1
4 - Befestigungsschraube für das Modul
2 2
5 - Externe analoger Anschluss für das Modul POTS
3 3
4 4
5
5
1 - Befestigungsbohrung
2 - Verbindungsstecker
3 - Befestigungsbohrung
4 - Externer POTS-Anschluss
5 - Anschlussstecker für die Funktionserde
6 - Anschlussbuchse für die Funktionserde
Module
