Modul TFE

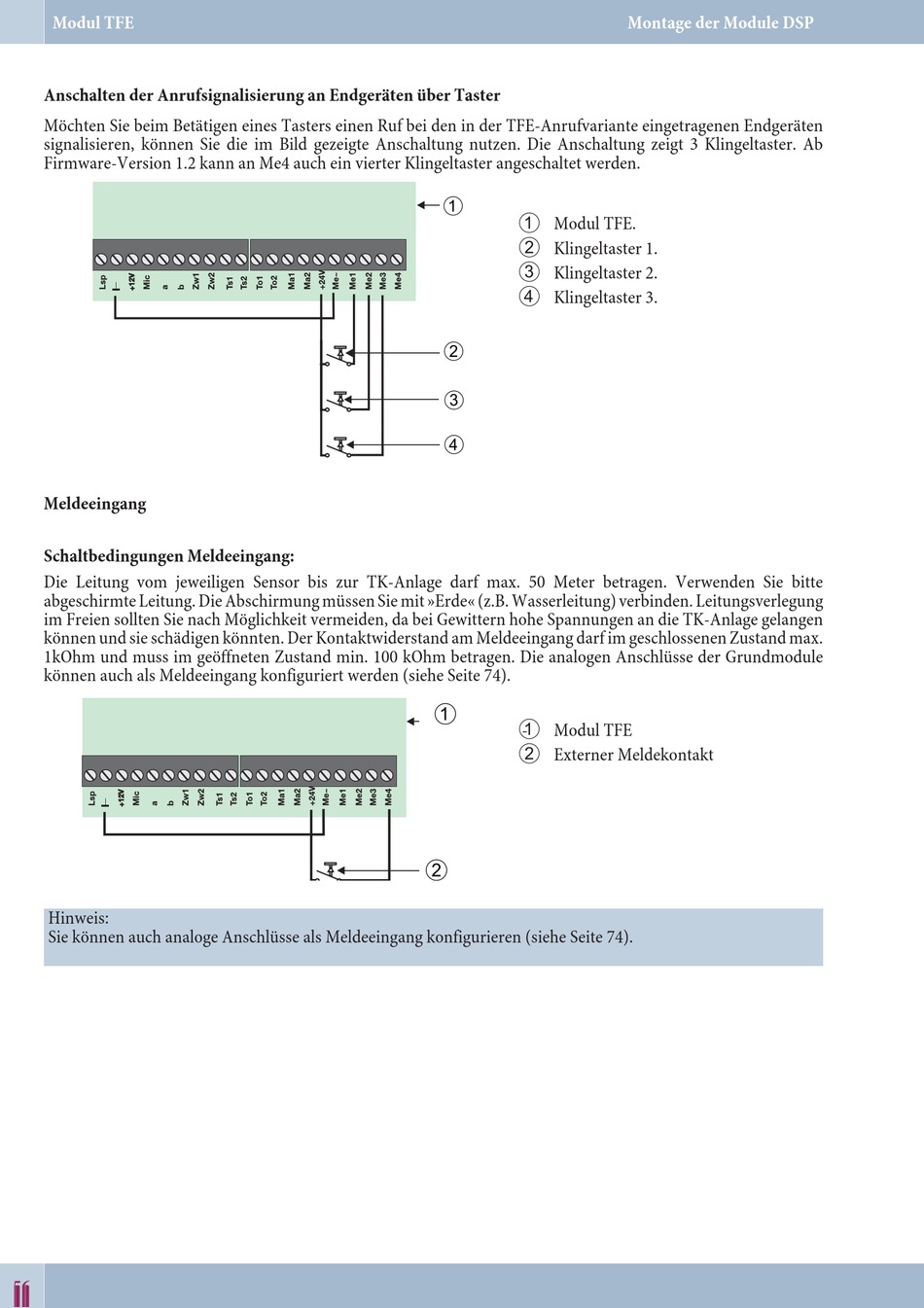

Anschalten der Anrufsignalisierung an Endgeräten über Taster
Möchten Sie beim Betätigen eines Tasters einen Ruf bei den in der TFE-Anrufvariante eingetragenen Endgeräten
signalisieren, können Sie die im Bild gezeigte Anschaltung nutzen. Die Anschaltung zeigt 3 Klingeltaster. Ab
Firmware-Version 1.2 kann an Me4 auch ein vierter Klingeltaster angeschaltet werden.
Meldeeingang
Schaltbedingungen Meldeeingang:
Die Leitung vom jeweiligen Sensor bis zur TK-Anlage darf max. 50 Meter betragen. Verwenden Sie bitte
abgeschirmte Leitung. Die Abschirmung müssen Sie mit »Erde« (z.B. Wasserleitung) verbinden. Leitungsverlegung
im Freien sollten Sie nach Möglichkeit vermeiden, da bei Gewittern hohe Spannungen an die TK-Anlage gelangen
können und sie schädigen könnten. Der Kontaktwiderstand am Meldeeingang darf im geschlossenen Zustand max.
1kOhm und muss im geöffneten Zustand min. 100 kOhm betragen. Die analogen Anschlüsse der Grundmodule
können auch als Meldeeingang konfiguriert werden (siehe Seite 74).
Hinweis:
Sie können auch analoge Anschlüsse als Meldeeingang konfigurieren (siehe Seite 74).
56 56
1
1
Modul TFE.
2
Klingeltaster 1.
3
Klingeltaster 2.
4
Klingeltaster 3.
2
3
4
1
1
-
Modul TFE
2
Externer Meldekontakt
2
