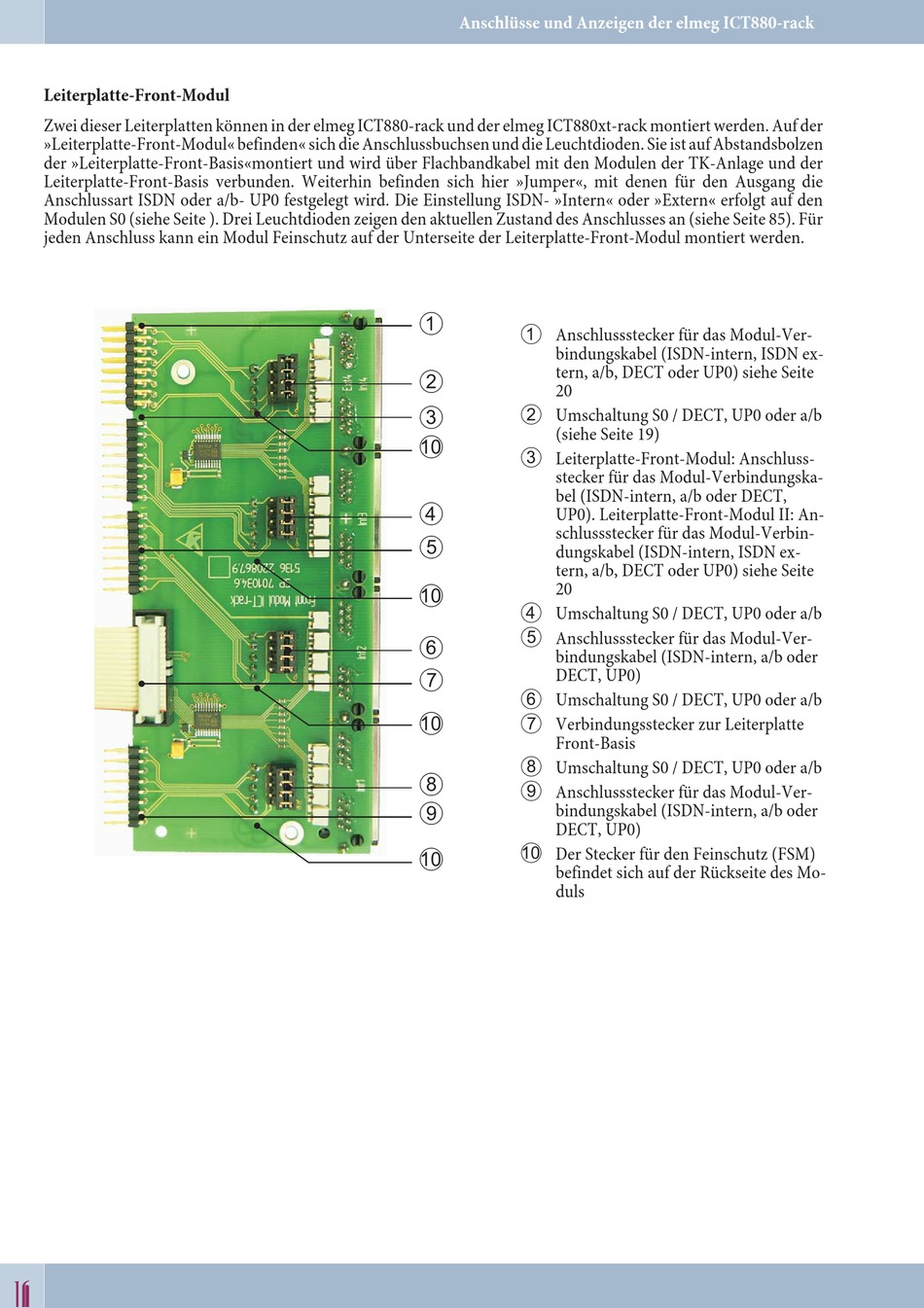

Leiterplatte-Front-Modul
Zwei dieser Leiterplatten können in der elmeg ICT880-rack und der elmeg ICT880xt-rack montiert werden. Auf der
»Leiterplatte-Front-Modul« befinden« sich die Anschlussbuchsen und die Leuchtdioden. Sie ist auf Abstandsbolzen
der »Leiterplatte-Front-Basis«montiert und wird über Flachbandkabel mit den Modulen der TK-Anlage und der
Leiterplatte-Front-Basis verbunden. Weiterhin befinden sich hier »Jumper«, mit denen für den Ausgang die
Anschlussart ISDN oder a/b- UP0 festgelegt wird. Die Einstellung ISDN- »Intern« oder »Extern« erfolgt auf den
Modulen S0 (siehe Seite ). Drei Leuchtdioden zeigen den aktuellen Zustand des Anschlusses an (siehe Seite 85). Für
jeden Anschluss kann ein Modul Feinschutz auf der Unterseite der Leiterplatte-Front-Modul montiert werden.
16 16
Anschlüsse und Anzeigen der elmeg ICT880-rack
1
1
Anschlussstecker für das Modul-Ver-
bindungskabel (ISDN-intern, ISDN ex-
2
tern, a/b, DECT oder UP0) siehe Seite
20
2
3
Umschaltung S0 / DECT, UP0 oder a/b
0
(siehe Seite 19)
3
Leiterplatte-Front-Modul: Anschluss-
stecker für das Modul-Verbindungska-
bel (ISDN-intern, a/b oder DECT,
4
UP0). Leiterplatte-Front-Modul II: An-
schlussstecker für das Modul-Verbin-
5
dungskabel (ISDN-intern, ISDN ex-
tern, a/b, DECT oder UP0) siehe Seite
0
20
4
Umschaltung S0 / DECT, UP0 oder a/b
5
6
Anschlussstecker für das Modul-Ver-
bindungskabel (ISDN-intern, a/b oder
7
DECT, UP0)
6
Umschaltung S0 / DECT, UP0 oder a/b
0
7
Verbindungsstecker zur Leiterplatte
Front-Basis
8
Umschaltung S0 / DECT, UP0 oder a/b
8
9
Anschlussstecker für das Modul-Ver-
9
bindungskabel (ISDN-intern, a/b oder
DECT, UP0)
0
0
Der Stecker für den Feinschutz (FSM)
befindet sich auf der Rückseite des Mo-
duls
