Module POTS
Module POTS
Modul 4 POTS, Modul 2 POTS

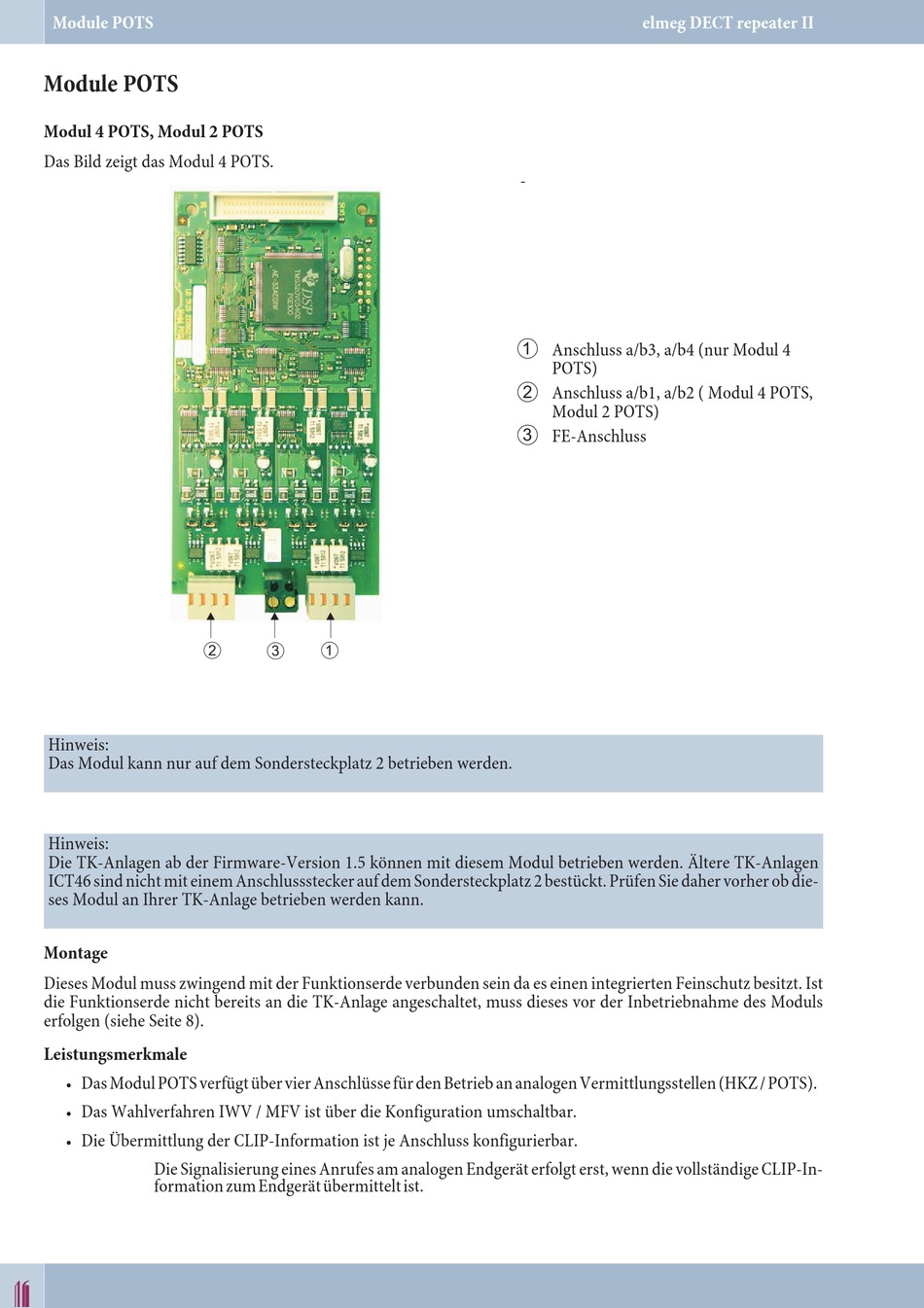

Das Bild zeigt das Modul 4 POTS.
Hinweis:
Das Modul kann nur auf dem Sondersteckplatz 2 betrieben werden.
Hinweis:
Die TK-Anlagen ab der Firmware-Version 1.5 können mit diesem Modul betrieben werden. Ältere TK-Anlagen
ICT46 sind nicht mit einem Anschlussstecker auf dem Sondersteckplatz 2 bestückt. Prüfen Sie daher vorher ob die-
ses Modul an Ihrer TK-Anlage betrieben werden kann.
Montage
Dieses Modul muss zwingend mit der Funktionserde verbunden sein da es einen integrierten Feinschutz besitzt. Ist
die Funktionserde nicht bereits an die TK-Anlage angeschaltet, muss dieses vor der Inbetriebnahme des Moduls
erfolgen (siehe Seite 8).
Leistungsmerkmale
Das Modul POTS verfügt über vier Anschlüsse für den Betrieb an analogen Vermittlungsstellen (HKZ / POTS).
•
Das Wahlverfahren IWV / MFV ist über die Konfiguration umschaltbar.
•
Die Übermittlung der CLIP-Information ist je Anschluss konfigurierbar.
•
Die Signalisierung eines Anrufes am analogen Endgerät erfolgt erst, wenn die vollständige CLIP-In-
formation zum Endgerät übermittelt ist.
46 46
2
3
1
elmeg DECT repeater II
-
1
Anschluss a/b3, a/b4 (nur Modul 4
POTS)
2
Anschluss a/b1, a/b2 ( Modul 4 POTS,
Modul 2 POTS)
3
FE-Anschluss
