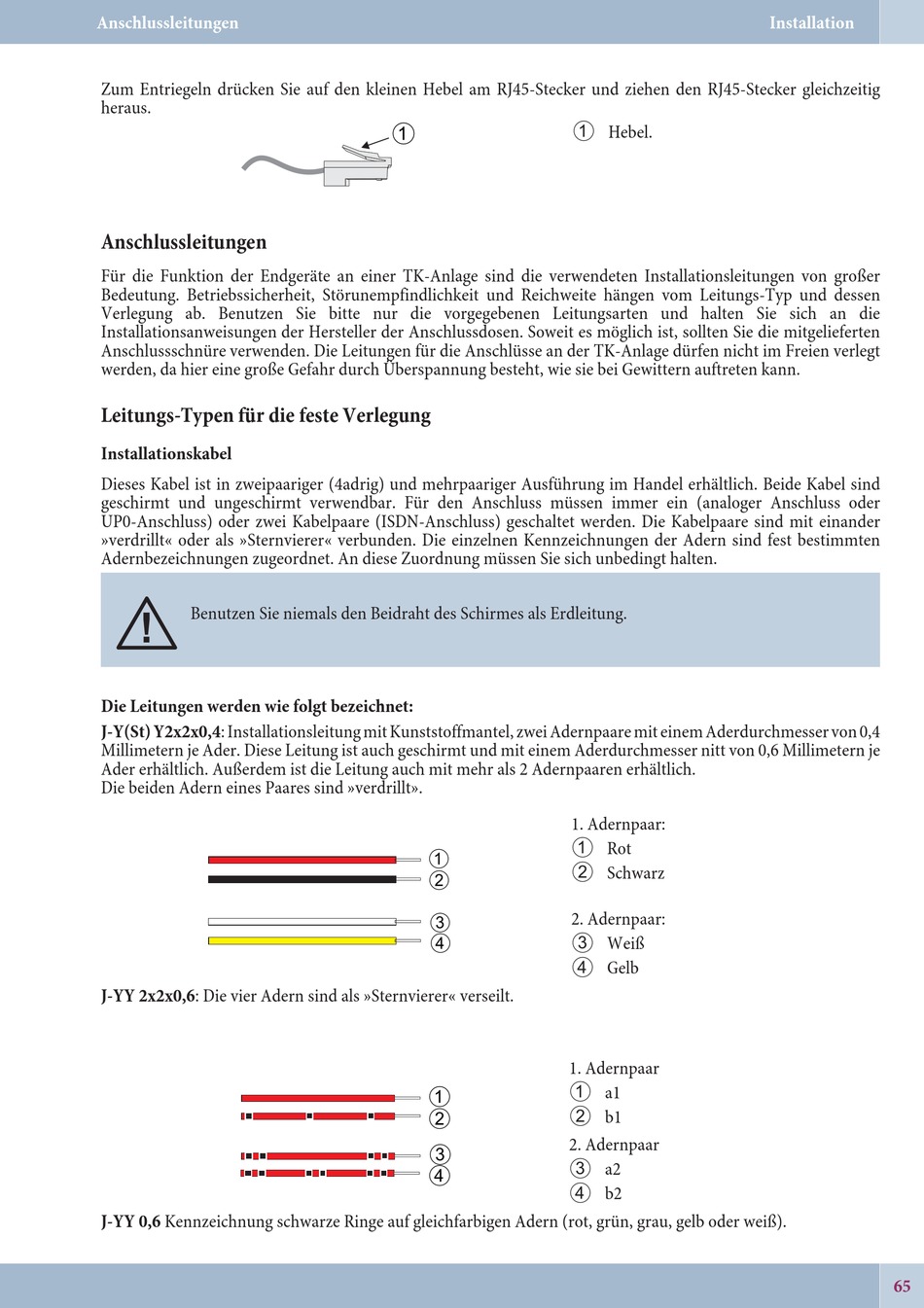

Anschlussleitungen
Zum Entriegeln drücken Sie auf den kleinen Hebel am RJ45-Stecker und ziehen den RJ45-Stecker gleichzeitig
heraus.
Anschlussleitungen
Für die Funktion der Endgeräte an einer TK-Anlage sind die verwendeten Installationsleitungen von großer
Bedeutung. Betriebssicherheit, Störunempfindlichkeit und Reichweite hängen vom Leitungs-Typ und dessen
Verlegung ab. Benutzen Sie bitte nur die vorgegebenen Leitungsarten und halten Sie sich an die
Installationsanweisungen der Hersteller der Anschlussdosen. Soweit es möglich ist, sollten Sie die mitgelieferten
Anschlussschnüre verwenden. Die Leitungen für die Anschlüsse an der TK-Anlage dürfen nicht im Freien verlegt
werden, da hier eine große Gefahr durch Überspannung besteht, wie sie bei Gewittern auftreten kann.
Leitungs-Typen für die feste Verlegung
Installationskabel
Dieses Kabel ist in zweipaariger (4adrig) und mehrpaariger Ausführung im Handel erhältlich. Beide Kabel sind
geschirmt und ungeschirmt verwendbar. Für den Anschluss müssen immer ein (analoger Anschluss oder
UP0-Anschluss) oder zwei Kabelpaare (ISDN-Anschluss) geschaltet werden. Die Kabelpaare sind mit einander
»verdrillt« oder als »Sternvierer« verbunden. Die einzelnen Kennzeichnungen der Adern sind fest bestimmten
Adernbezeichnungen zugeordnet. An diese Zuordnung müssen Sie sich unbedingt halten.
{
Benutzen Sie niemals den Beidraht des Schirmes als Erdleitung.
Die Leitungen werden wie folgt bezeichnet:
J-Y(St) Y2x2x0,4: Installationsleitung mit Kunststoffmantel, zwei Adernpaare mit einem Aderdurchmesser von 0,4
Millimetern je Ader. Diese Leitung ist auch geschirmt und mit einem Aderdurchmesser nitt von 0,6 Millimetern je
Ader erhältlich. Außerdem ist die Leitung auch mit mehr als 2 Adernpaaren erhältlich.
Die beiden Adern eines Paares sind »verdrillt».
J-YY 2x2x0,6: Die vier Adern sind als »Sternvierer« verseilt.
J-YY 0,6 Kennzeichnung schwarze Ringe auf gleichfarbigen Adern (rot, grün, grau, gelb oder weiß).
1
1
2
3
4
1
2
3
4
1
Hebel.
1. Adernpaar:
1
Rot
2
Schwarz
2. Adernpaar:
3
Weiß
4
Gelb
1. Adernpaar
1
a1
2
b1
2. Adernpaar
3
a2
4
b2
