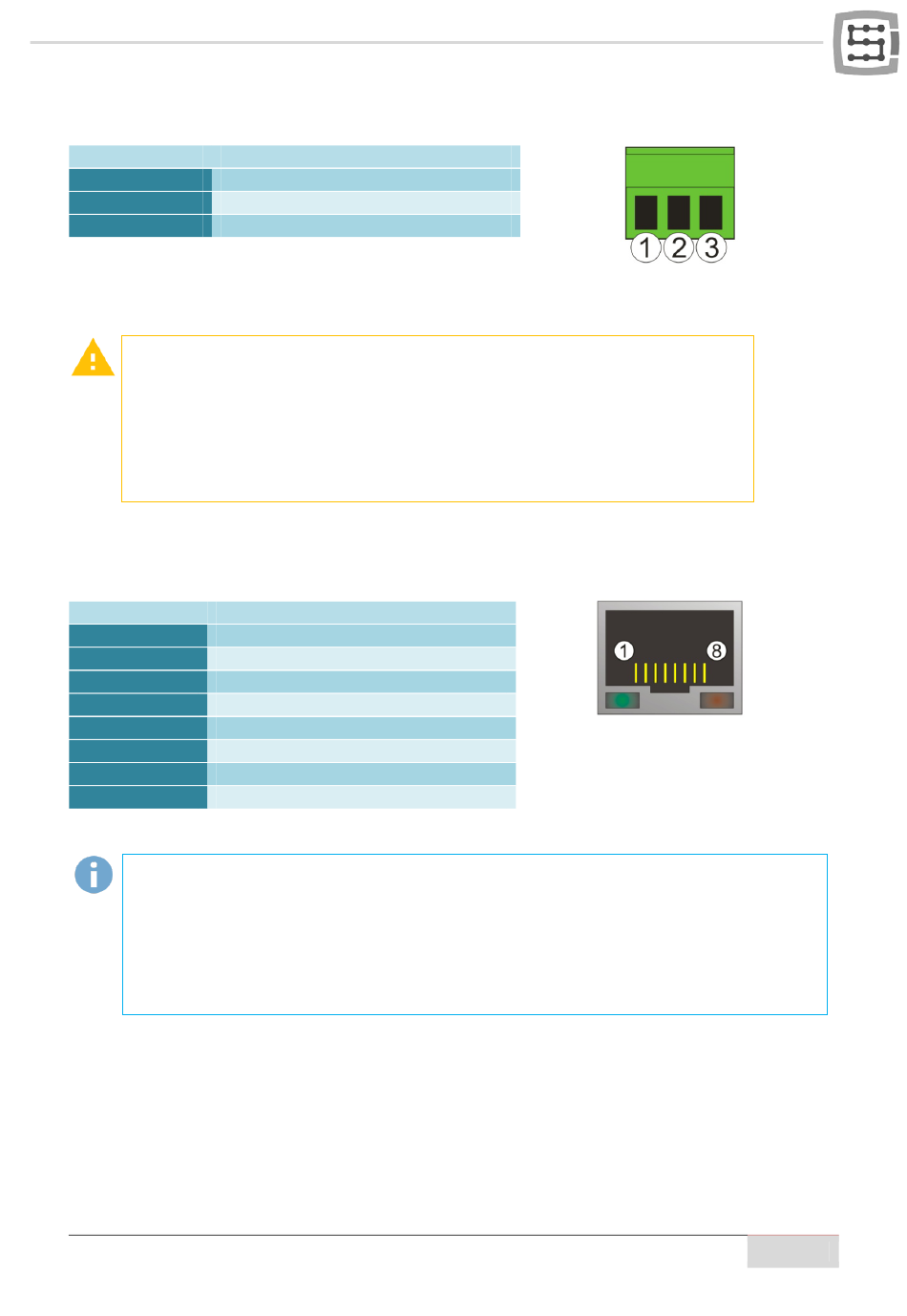

4.9 Stromanschluss

Kontaktnummer
1
2
3
Es ist besonders darauf zu achten, dass die zulässige Versorgungsspannung (30 V
DC) nicht überschritten wird. Dies kann zu einer Gerätebeschädigung führen.
Wenn im System induktive Belastungen wie Elektromagnete, Elektroventile bzw.
Elektromagnetkupplungen verwendet werden, dann empfiehlt es sich ein separa-
tes 24V-Stromversorgungsgerät für die oben genannten Verbraucher und ein
separates für die CSMIO/IP-A-Steuerung einzusetzen.

4.10 Ethernet-Kommunikationsanschluss

Kontaktnummer
1
2
3
4
5
6
7
8
Wir empfehlen, abgeschirmte FTP- oder STP-Kabel der Kategorie 6 zu verwenden.
Die Netzschnittstelle hat die Funktion Auto MDI-MDIX nicht. Bei Anschluss der CSMIO/IP-A-
Steuerung direkt an den PC sollte also ein so genanntes gekreuztes Kabel eingesetzt wer-
den. Bei Anschluss an den Netzwerk-Switch bzw. Router ist ein nicht gekreuztes Kabel ein-
zusetzen.
Beschreibung
Stromversorgung – 24V DC
Erdung
Erdung
Beschreibung
TX+
TX-
Rx+
-
-
RX-
-
-
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung
Steckeransicht von der
Steckseite
