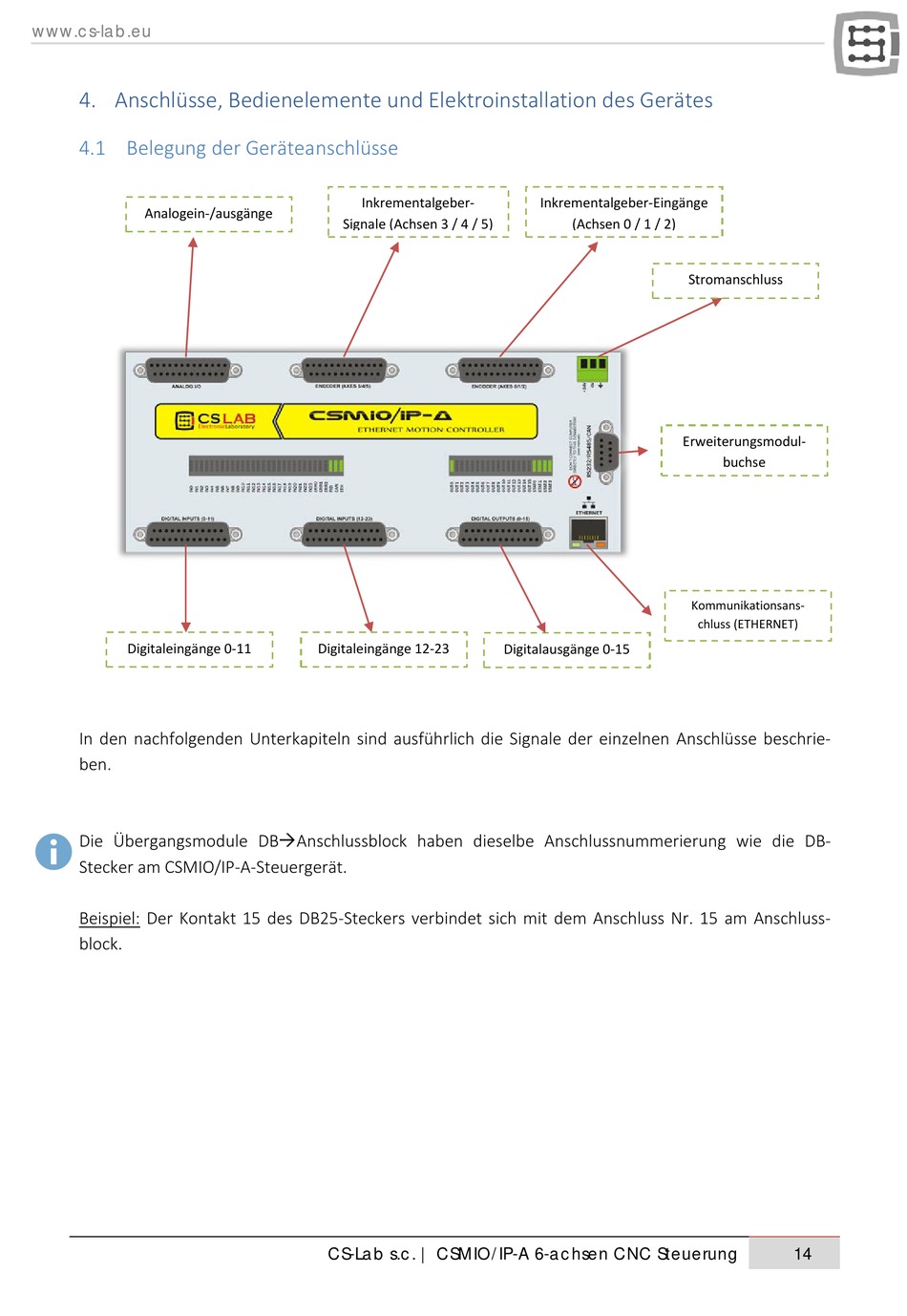

4. Anschlüsse, Bedienelemente und Elektroinstallation des Gerätes
4.1 Belegung der Geräteanschlüsse
Inkrementalgeber- Inkrementalgeber-Eingänge
Analogein-/ausgänge
Signale (Achsen 3 / 4 / 5) (Achsen 0 / 1 / 2)
Stromanschluss
Erweiterungsmodul-
buchse
Kommunikationsans-
chluss (ETHERNET)
Digitaleingänge 0-11 Digitaleingänge 12-23
Digitalausgänge 0-15
In den nachfolgenden Unterkapiteln sind ausführlich die Signale der einzelnen Anschlüsse beschrie-
ben.
Die Übergangsmodule DBAnschlussblock haben dieselbe Anschlussnummerierung wie die DB-
Stecker am CSMIO/IP-A-Steuergerät.
Beispiel: Der Kontakt 15 des DB25-Steckers verbindet sich mit dem Anschluss Nr. 15 am Anschluss-
block.
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung 14
