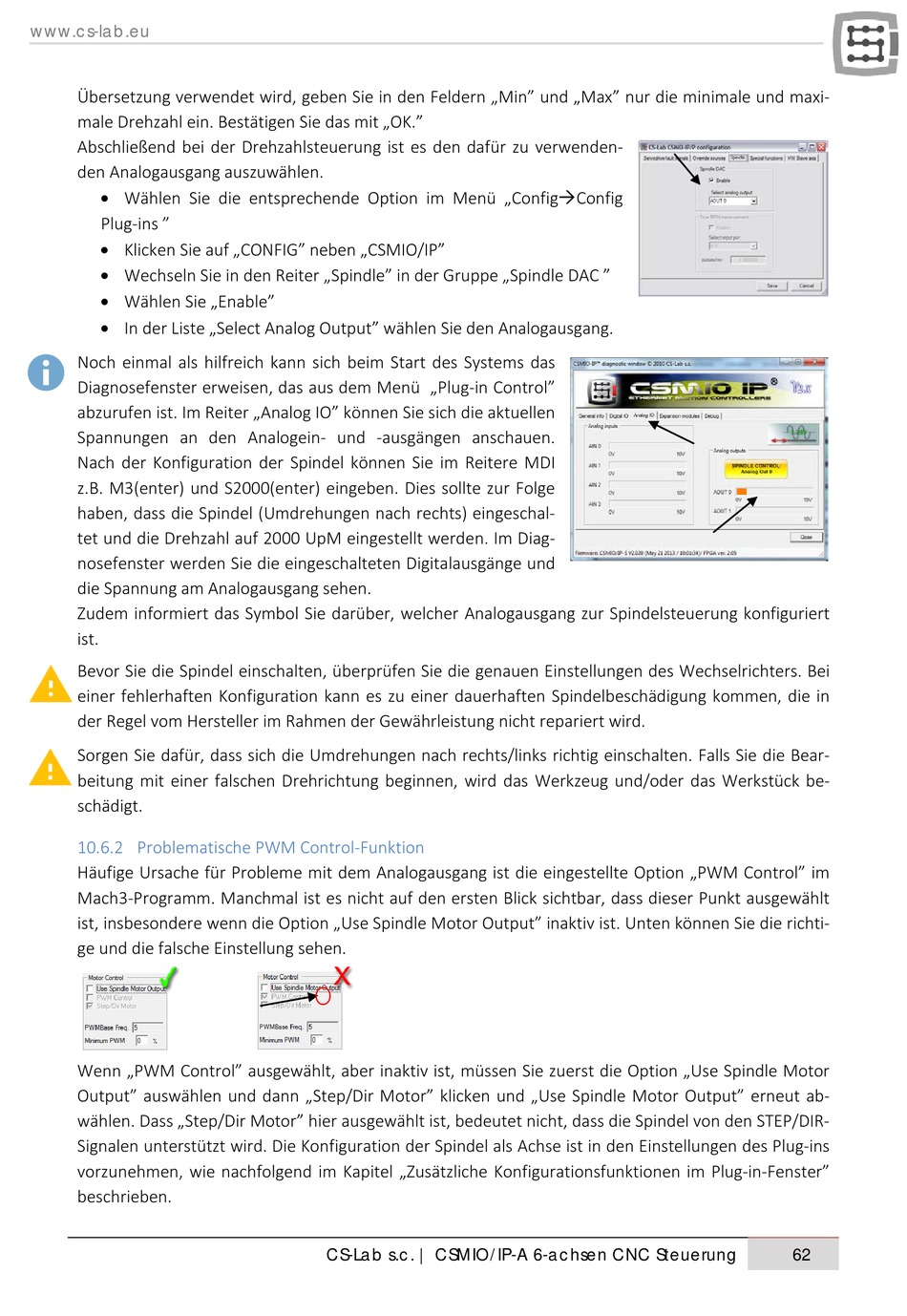

Übersetzung verwendet wird, geben Sie in den Feldern „Min" und „Max" nur die minimale und maxi-
male Drehzahl ein. Bestätigen Sie das mit „OK."
Abschließend bei der Drehzahlsteuerung ist es den dafür zu verwenden-
den Analogausgang auszuwählen.
• Wählen Sie die entsprechende Option im Menü „ConfigConfig
Plug-ins "
• Klicken Sie auf „CONFIG" neben „CSMIO/IP"
• Wechseln Sie in den Reiter „Spindle" in der Gruppe „Spindle DAC "
• Wählen Sie „Enable"
• In der Liste „Select Analog Output" wählen Sie den Analogausgang.
Noch einmal als hilfreich kann sich beim Start des Systems das
Diagnosefenster erweisen, das aus dem Menü „Plug-in Control"
abzurufen ist. Im Reiter „Analog IO" können Sie sich die aktuellen
Spannungen an den Analogein- und -ausgängen anschauen.
Nach der Konfiguration der Spindel können Sie im Reitere MDI
z.B. M3(enter) und S2000(enter) eingeben. Dies sollte zur Folge
haben, dass die Spindel (Umdrehungen nach rechts) eingeschal-
tet und die Drehzahl auf 2000 UpM eingestellt werden. Im Diag-
nosefenster werden Sie die eingeschalteten Digitalausgänge und
die Spannung am Analogausgang sehen.
Zudem informiert das Symbol Sie darüber, welcher Analogausgang zur Spindelsteuerung konfiguriert
ist.
Bevor Sie die Spindel einschalten, überprüfen Sie die genauen Einstellungen des Wechselrichters. Bei
einer fehlerhaften Konfiguration kann es zu einer dauerhaften Spindelbeschädigung kommen, die in
der Regel vom Hersteller im Rahmen der Gewährleistung nicht repariert wird.
Sorgen Sie dafür, dass sich die Umdrehungen nach rechts/links richtig einschalten. Falls Sie die Bear-
beitung mit einer falschen Drehrichtung beginnen, wird das Werkzeug und/oder das Werkstück be-
schädigt.

10.6.2 Problematische PWM Control-Funktion

Häufige Ursache für Probleme mit dem Analogausgang ist die eingestellte Option „PWM Control" im
Mach3-Programm. Manchmal ist es nicht auf den ersten Blick sichtbar, dass dieser Punkt ausgewählt
ist, insbesondere wenn die Option „Use Spindle Motor Output" inaktiv ist. Unten können Sie die richti-
ge und die falsche Einstellung sehen.
Wenn „PWM Control" ausgewählt, aber inaktiv ist, müssen Sie zuerst die Option „Use Spindle Motor
Output" auswählen und dann „Step/Dir Motor" klicken und „Use Spindle Motor Output" erneut ab-
wählen. Dass „Step/Dir Motor" hier ausgewählt ist, bedeutet nicht, dass die Spindel von den STEP/DIR-
Signalen unterstützt wird. Die Konfiguration der Spindel als Achse ist in den Einstellungen des Plug-ins
vorzunehmen, wie nachfolgend im Kapitel „Zusätzliche Konfigurationsfunktionen im Plug-in-Fenster"
beschrieben.
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung 62
