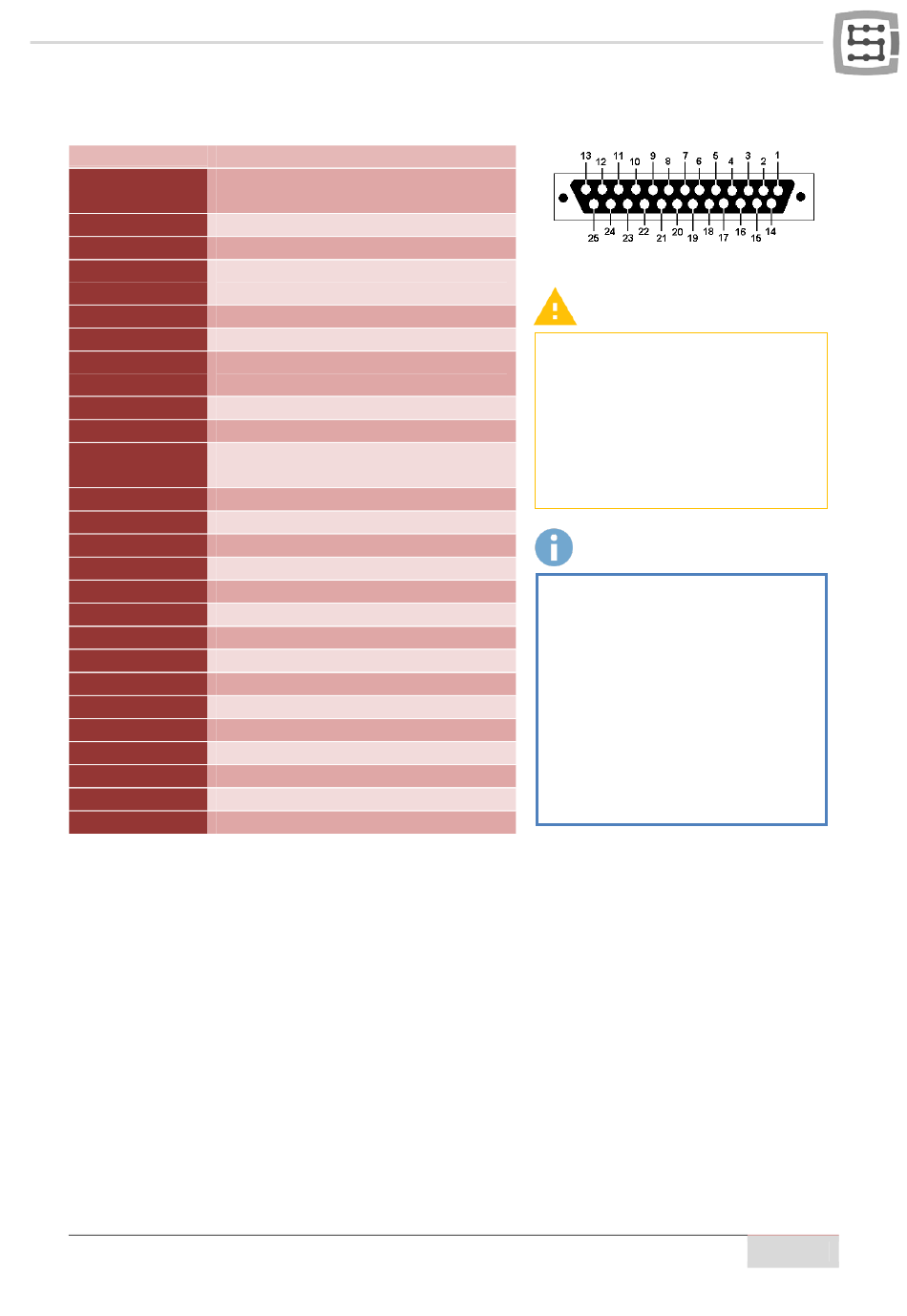

4.7 Digitale Ausgangsbuchse (0-15)

Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Beschreibung
Stromversorgung 24 V für die Aus-
gänge 0-3
Ausgang 0
Ausgang 2
Stromversorgung 24 V für die Aus-
gänge 4-7
Ausgang 4
Ausgang 6
Stromversorgung 24 V für die Aus-
gänge 8-11
Ausgang 8
Ausgang 10
Stromversorgung 24 V für die Aus-
gänge 12-15
Ausgang 12
Ausgang 14
Erdung (nicht besetzt)
Erdung 0 V für die Ausgänge 0-3
Ausgang 1
Ausgang 3
Erdung 0 V für die Ausgänge 4-7
Ausgang 5
Ausgang 7
Erdung 0 V für die Ausgänge 8-11
Ausgang 9
Ausgang 11
Erdung 0 V für die Ausgänge 12-15
Ausgang 13
Ausgang 15
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung
Die Ausgänge haben eine Belastbarkeit
von 250 mA. Zu beachten ist auch,
dass es beim Anschluss
Induktivitäten empfiehlt, eine zusätzli-
che Überspannungsschutzdiode, vor-
zugsweise möglichst nah an der Spule,
einzusetzen.
In der „Port&Pins"-Konfiguration des
Mach3-Programms bezieht sich der
Wert in der Spalte „Pin" nicht auf die
Kontaktnummer am
Anschluss, sondern auf die Ausgangs-
Oz
nummer.
Das bedeutet, dass bei der Eingabe
von „9" der Ausgang 9, d.h. der Kon-
takt 21 am CSMIO/IP-Anschluss einge-
stellt wird.
