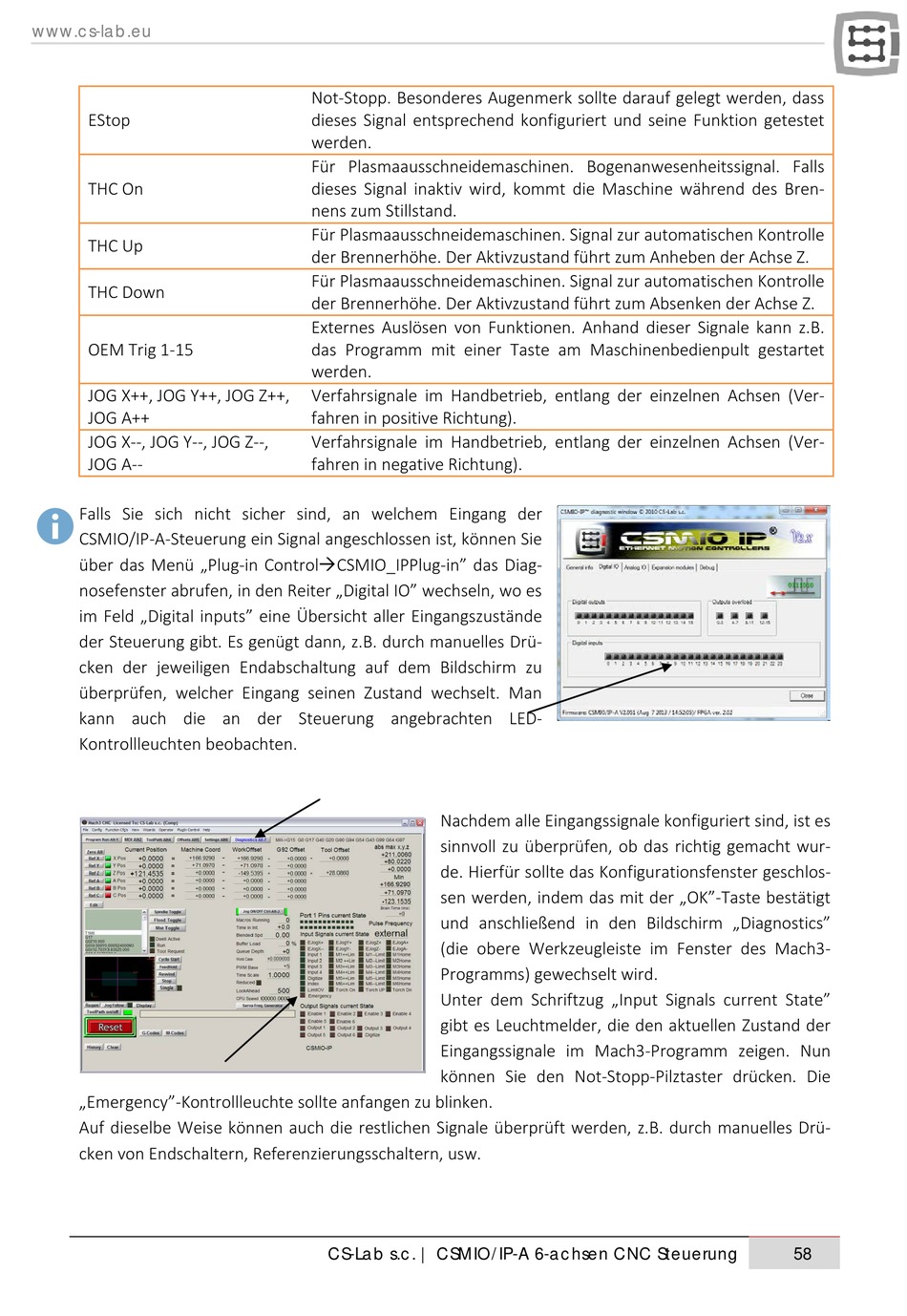

CS LAB CSMIO/IP-A Bedienungsanleitung Seite 58

www.cs-lab.eu
EStop
THC On
THC Up
THC Down
OEM Trig 1-15
JOG X++, JOG Y++, JOG Z++,
JOG A++
JOG X--, JOG Y--, JOG Z--,
JOG A--
Falls Sie sich nicht sicher sind, an welchem Eingang der
CSMIO/IP-A-Steuerung ein Signal angeschlossen ist, können Sie
über das Menü „Plug-in ControlCSMIO_IPPlug-in" das Diag-
nosefenster abrufen, in den Reiter „Digital IO" wechseln, wo es
im Feld „Digital inputs" eine Übersicht aller Eingangszustände
der Steuerung gibt. Es genügt dann, z.B. durch manuelles Drü-
cken der jeweiligen Endabschaltung auf dem Bildschirm zu
überprüfen, welcher Eingang seinen Zustand wechselt. Man
kann auch die an der Steuerung angebrachten LED-
Kontrollleuchten beobachten.
„Emergency"-Kontrollleuchte sollte anfangen zu blinken.
Auf dieselbe Weise können auch die restlichen Signale überprüft werden, z.B. durch manuelles Drü-
cken von Endschaltern, Referenzierungsschaltern, usw.
Not-Stopp. Besonderes Augenmerk sollte darauf gelegt werden, dass
dieses Signal entsprechend konfiguriert und seine Funktion getestet
werden.
Für Plasmaausschneidemaschinen. Bogenanwesenheitssignal. Falls
dieses Signal inaktiv wird, kommt die Maschine während des Bren-
nens zum Stillstand.
Für Plasmaausschneidemaschinen. Signal zur automatischen Kontrolle
der Brennerhöhe. Der Aktivzustand führt zum Anheben der Achse Z.
Für Plasmaausschneidemaschinen. Signal zur automatischen Kontrolle
der Brennerhöhe. Der Aktivzustand führt zum Absenken der Achse Z.
Externes Auslösen von Funktionen. Anhand dieser Signale kann z.B.
das Programm mit einer Taste am Maschinenbedienpult gestartet
werden.
Verfahrsignale im Handbetrieb, entlang der einzelnen Achsen (Ver-
fahren in positive Richtung).
Verfahrsignale im Handbetrieb, entlang der einzelnen Achsen (Ver-
fahren in negative Richtung).
Nachdem alle Eingangssignale konfiguriert sind, ist es
sinnvoll zu überprüfen, ob das richtig gemacht wur-
de. Hierfür sollte das Konfigurationsfenster geschlos-
sen werden, indem das mit der „OK"-Taste bestätigt
und anschließend in den Bildschirm „Diagnostics"
(die obere Werkzeugleiste im Fenster des Mach3-
Programms) gewechselt wird.
Unter dem Schriftzug „Input Signals current State"
gibt es Leuchtmelder, die den aktuellen Zustand der
Eingangssignale im Mach3-Programm zeigen. Nun
können Sie den Not-Stopp-Pilztaster drücken. Die
