13.3 Bearbeitung starten

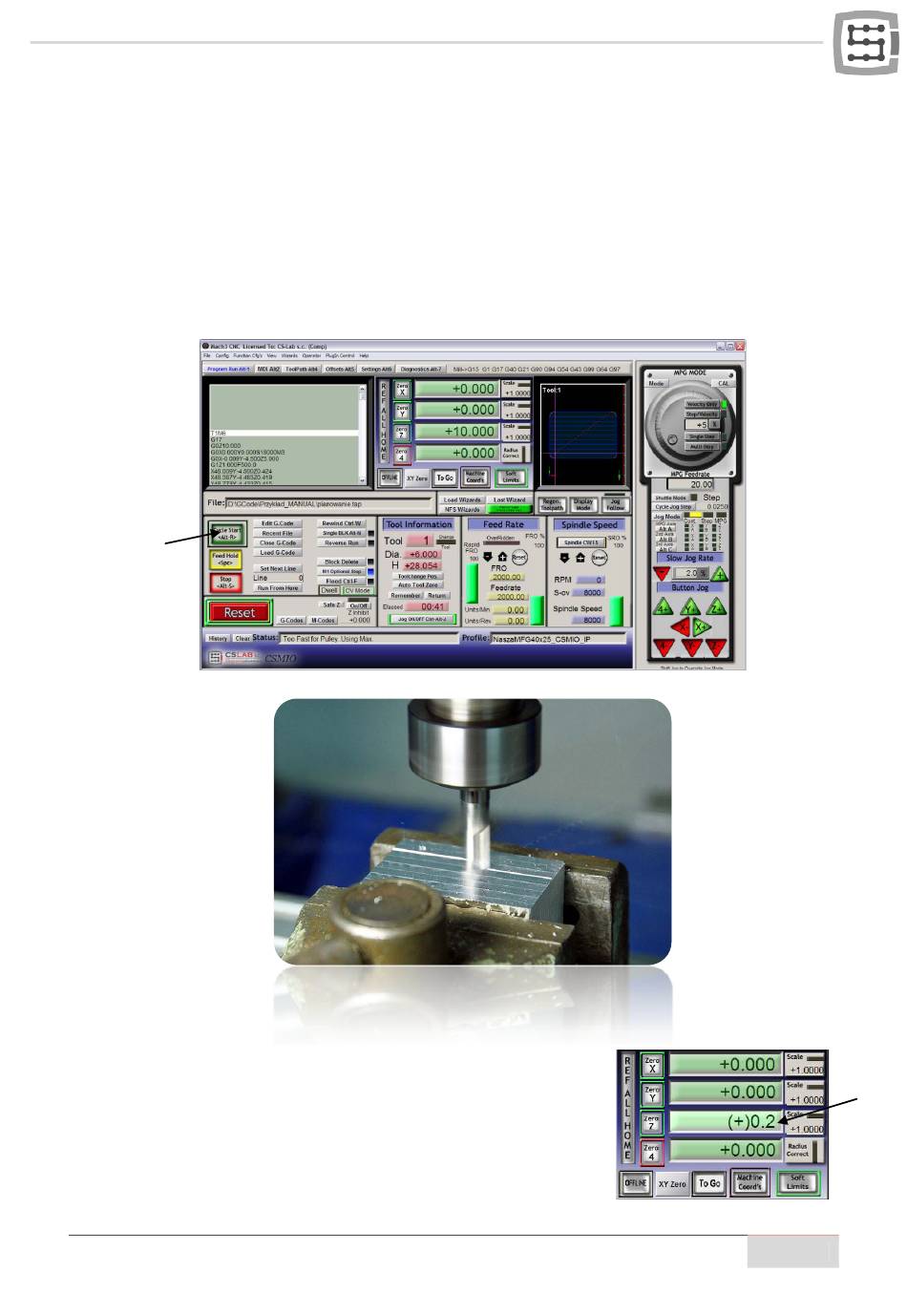

Wählen Sie im Mach3-Programm den Menüpunkt „File/Load G-Code" aus oder klicken Sie auf die
Schaltfläche „Load G-Code" auf dem Hauptbildschirm. Wählen Sie die vorher angelegte Datei „Pla-
nung.tap" aus. Nachdem die Datei geladen ist, können Sie die Maschine zunächst über das Material zu
stellen, indem Sie im MDI-Fenster eingeben:
• G0G53 Z0 <enter>
• G0 X0 Y0 <enter>
Der erste Befehl wird die Z-Achse maximal nach oben heben. Der zweite Befehl wird die X/Y-Achsen
der Werkzeugmaschine an dem vordefinierten Nullpunkt des Materials stellen.
Wechseln Sie wieder in den Hauptbildschirm und klicken Sie die Schaltfläche „Cycle Start" (Start der
Behandlung).
Unten können Sie ein Foto sehen, das während der Bearbeitung geschossen wurde:
Das Werkzeug kann nun durch einen Gravierfräser ersetzt und die
zweite erzeugte Trajektorie geladen werden.
Bevor Sie mit der Bearbeitung anfangen, stehen Sie noch vor nur ei-
nem, aber wesentlichen Problem. Bei der Planung der Oberfläche
wurde ihr Niveau gesenkt, deshalb würde das Logo 0,1 mm tief eingra-
viert, und nicht 0,3 mm wie angenommen. Dagegen lässt sich einfach
durch Senkung des Nullpunkts um 0,2 mm (d.h. die Planungstiefe)
