2.2 Beispiel für den Anschluss des Not-Stopp-Signals über das PILZ-Modul
PILZ
PNOZ X7 24 V

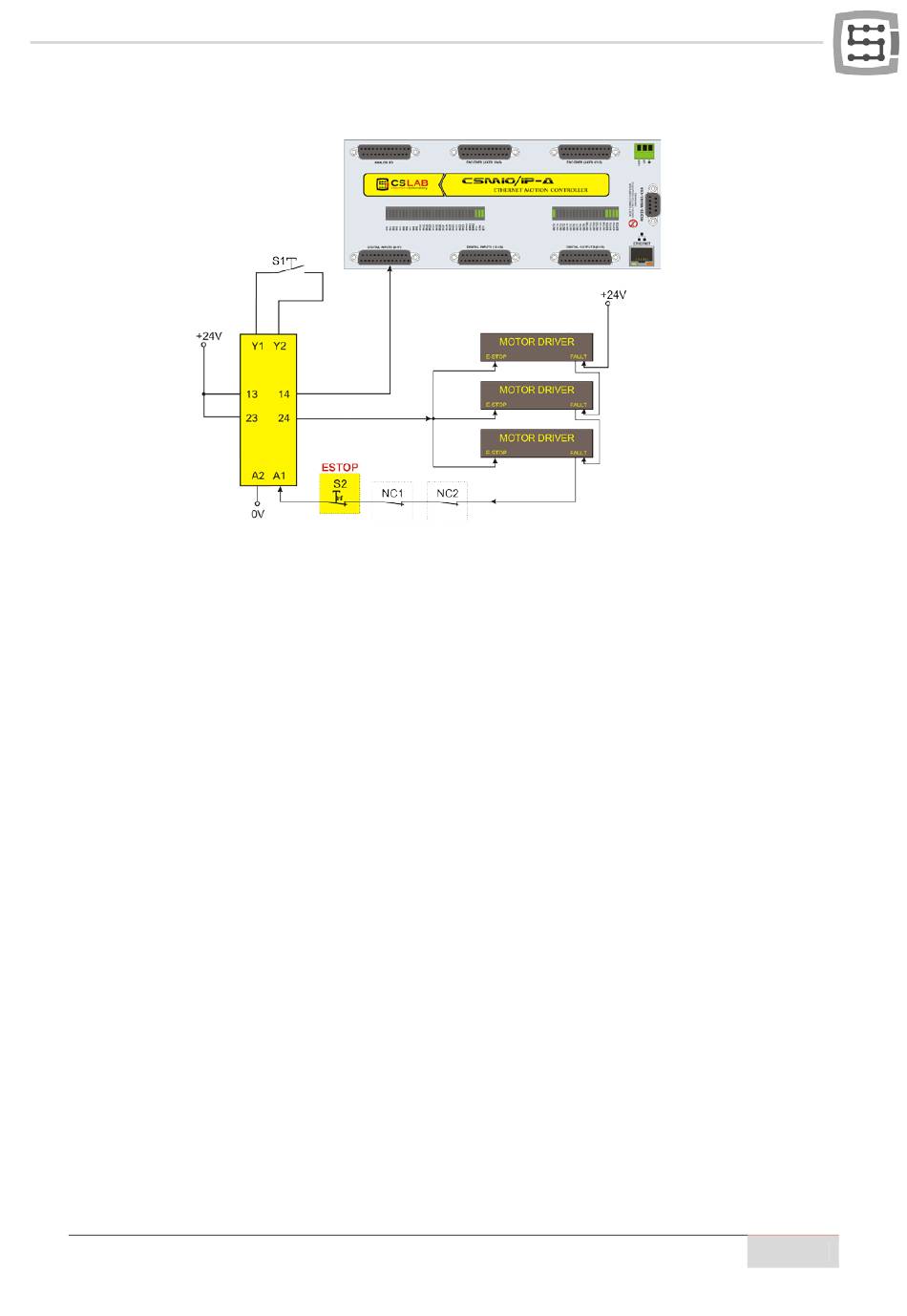

Das oben genannte Beispiel zeigt einen Anschluss des Not-Stopp-Signals an die CSMIO/IP-A-Steuerung
und Achsantriebe mittels des PILZ-Sicherheitsrelais PNOZ X7 24 V. Der Taster S1 entspricht dem Reset-
Knopf (Auslösung des Sicherheitsrelais), S2 hingegen dem Not-Stopp-Pilz.
Das eingesetzte Modul besitzt eine Eingangsleitung und daher sind alle Alarmquellen an diesen Ein-
gang (A1) angeschlossen. Neben des oben genannten Pilzschalters (S2) gibt es hier die Öffner-
Kontakte NC1 und NC2, die z.B. als Abdeckungs- und Schaltschranköffnungssensoren verwendet wer-
den können. Außerdem sind FAULT-Signale der Antriebe seriell eingesteckt. Zwei Ausgangsleitungen
des Sicherheitsrelais wurden als Not-Stopp-Signal für die CSMIO/IP-A-Steuerung und Achsantriebe
eingesetzt.
Eine Verbindung dieser Art sorgt dafür, dass die Maschine beim Auftreten einer Störung auf irgendei-
ner Achse (FAULT-Signale der Antriebe) sowie nach Drücken des Not-Stopp-Pilztasters und Öffnung
des Schaltschranks oder der Abdeckung stehenbleibt. Durch die Abtrennung der Ausgangskanäle des
Sicherheitsrelais wird das System in doppelter Weise gesichert, was das ganze System viel zuverlässi-
ger macht.
