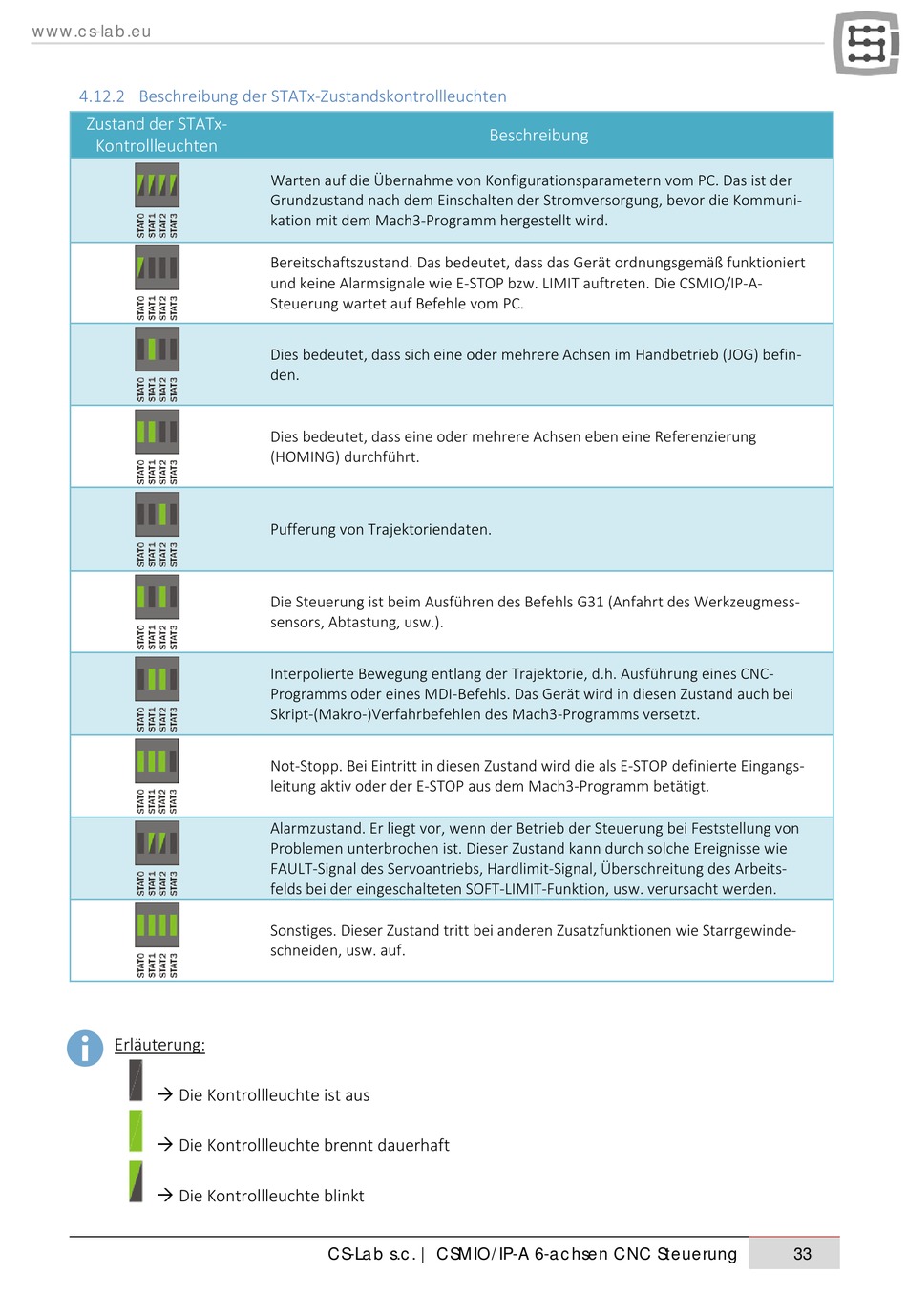

4.12.2 Beschreibung der STATx-Zustandskontrollleuchten

Zustand der STATx-
Kontrollleuchten
Erläuterung:
 Die Kontrollleuchte ist aus
 Die Kontrollleuchte brennt dauerhaft
 Die Kontrollleuchte blinkt
Warten auf die Übernahme von Konfigurationsparametern vom PC. Das ist der
Grundzustand nach dem Einschalten der Stromversorgung, bevor die Kommuni-
kation mit dem Mach3-Programm hergestellt wird.
Bereitschaftszustand. Das bedeutet, dass das Gerät ordnungsgemäß funktioniert
und keine Alarmsignale wie E-STOP bzw. LIMIT auftreten. Die CSMIO/IP-A-
Steuerung wartet auf Befehle vom PC.
Dies bedeutet, dass sich eine oder mehrere Achsen im Handbetrieb (JOG) befin-
den.
Dies bedeutet, dass eine oder mehrere Achsen eben eine Referenzierung
(HOMING) durchführt.
Pufferung von Trajektoriendaten.
Die Steuerung ist beim Ausführen des Befehls G31 (Anfahrt des Werkzeugmess-
sensors, Abtastung, usw.).
Interpolierte Bewegung entlang der Trajektorie, d.h. Ausführung eines CNC-
Programms oder eines MDI-Befehls. Das Gerät wird in diesen Zustand auch bei
Skript-(Makro-)Verfahrbefehlen des Mach3-Programms versetzt.
Not-Stopp. Bei Eintritt in diesen Zustand wird die als E-STOP definierte Eingangs-
leitung aktiv oder der E-STOP aus dem Mach3-Programm betätigt.
Alarmzustand. Er liegt vor, wenn der Betrieb der Steuerung bei Feststellung von
Problemen unterbrochen ist. Dieser Zustand kann durch solche Ereignisse wie
FAULT-Signal des Servoantriebs, Hardlimit-Signal, Überschreitung des Arbeits-
felds bei der eingeschalteten SOFT-LIMIT-Funktion, usw. verursacht werden.
Sonstiges. Dieser Zustand tritt bei anderen Zusatzfunktionen wie Starrgewinde-
schneiden, usw. auf.
