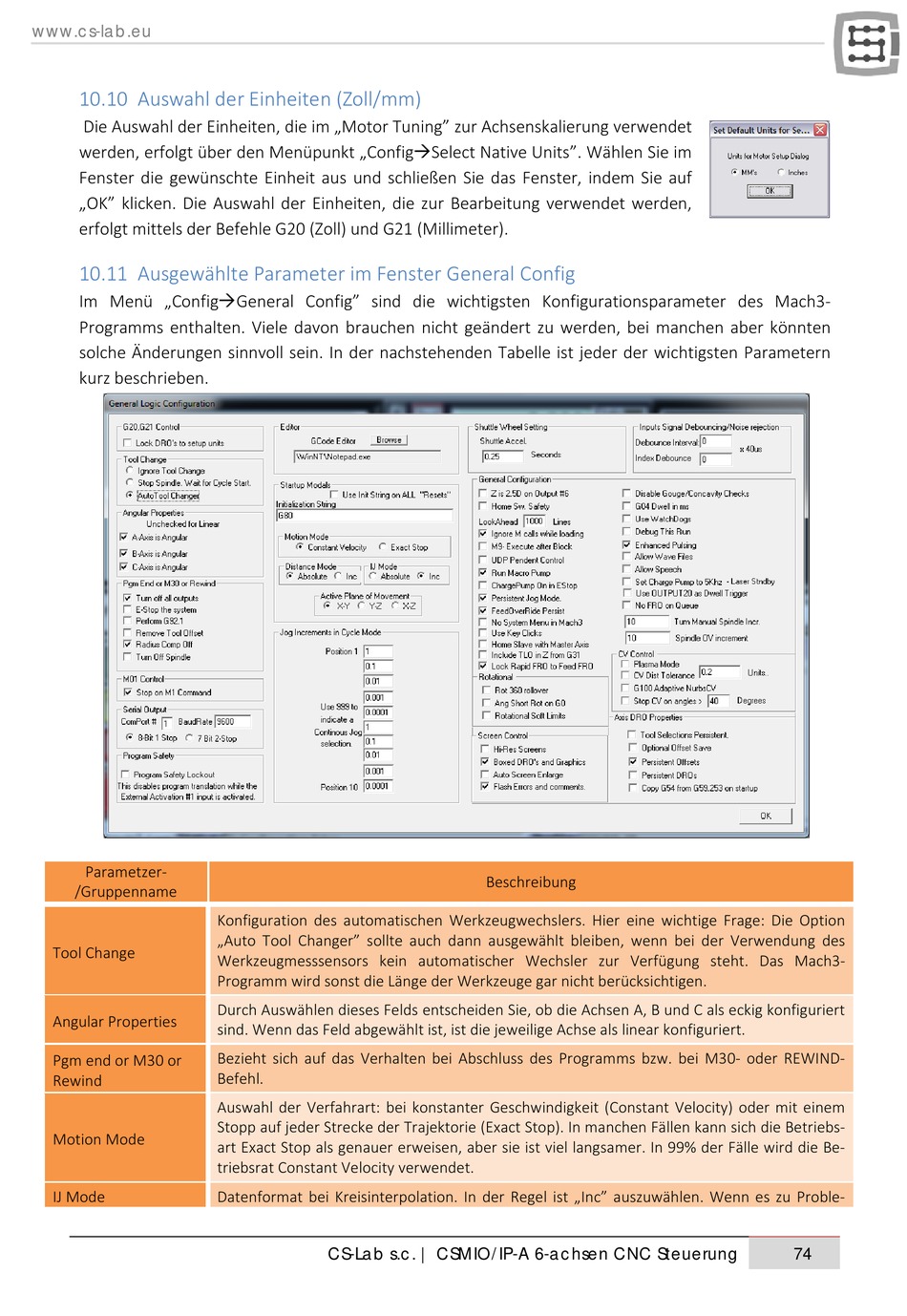

10.10 Auswahl der Einheiten (Zoll/mm)

Die Auswahl der Einheiten, die im „Motor Tuning" zur Achsenskalierung verwendet
werden, erfolgt über den Menüpunkt „ConfigSelect Native Units". Wählen Sie im
Fenster die gewünschte Einheit aus und schließen Sie das Fenster, indem Sie auf
„OK" klicken. Die Auswahl der Einheiten, die zur Bearbeitung verwendet werden,
erfolgt mittels der Befehle G20 (Zoll) und G21 (Millimeter).
10.11 Ausgewählte Parameter im Fenster General Config
Im Menü „ConfigGeneral Config" sind die wichtigsten Konfigurationsparameter des Mach3-
Programms enthalten. Viele davon brauchen nicht geändert zu werden, bei manchen aber könnten
solche Änderungen sinnvoll sein. In der nachstehenden Tabelle ist jeder der wichtigsten Parametern
kurz beschrieben.
Parametzer-
/Gruppenname
Tool Change
Angular Properties
Pgm end or M30 or
Rewind
Motion Mode
IJ Mode
Konfiguration des automatischen Werkzeugwechslers. Hier eine wichtige Frage: Die Option
„Auto Tool Changer" sollte auch dann ausgewählt bleiben, wenn bei der Verwendung des
Werkzeugmesssensors kein automatischer Wechsler zur Verfügung steht. Das Mach3-
Programm wird sonst die Länge der Werkzeuge gar nicht berücksichtigen.
Durch Auswählen dieses Felds entscheiden Sie, ob die Achsen A, B und C als eckig konfiguriert
sind. Wenn das Feld abgewählt ist, ist die jeweilige Achse als linear konfiguriert.
Bezieht sich auf das Verhalten bei Abschluss des Programms bzw. bei M30- oder REWIND-
Befehl.
Auswahl der Verfahrart: bei konstanter Geschwindigkeit (Constant Velocity) oder mit einem
Stopp auf jeder Strecke der Trajektorie (Exact Stop). In manchen Fällen kann sich die Betriebs-
art Exact Stop als genauer erweisen, aber sie ist viel langsamer. In 99% der Fälle wird die Be-
triebsrat Constant Velocity verwendet.
Datenformat bei Kreisinterpolation. In der Regel ist „Inc" auszuwählen. Wenn es zu Proble-
